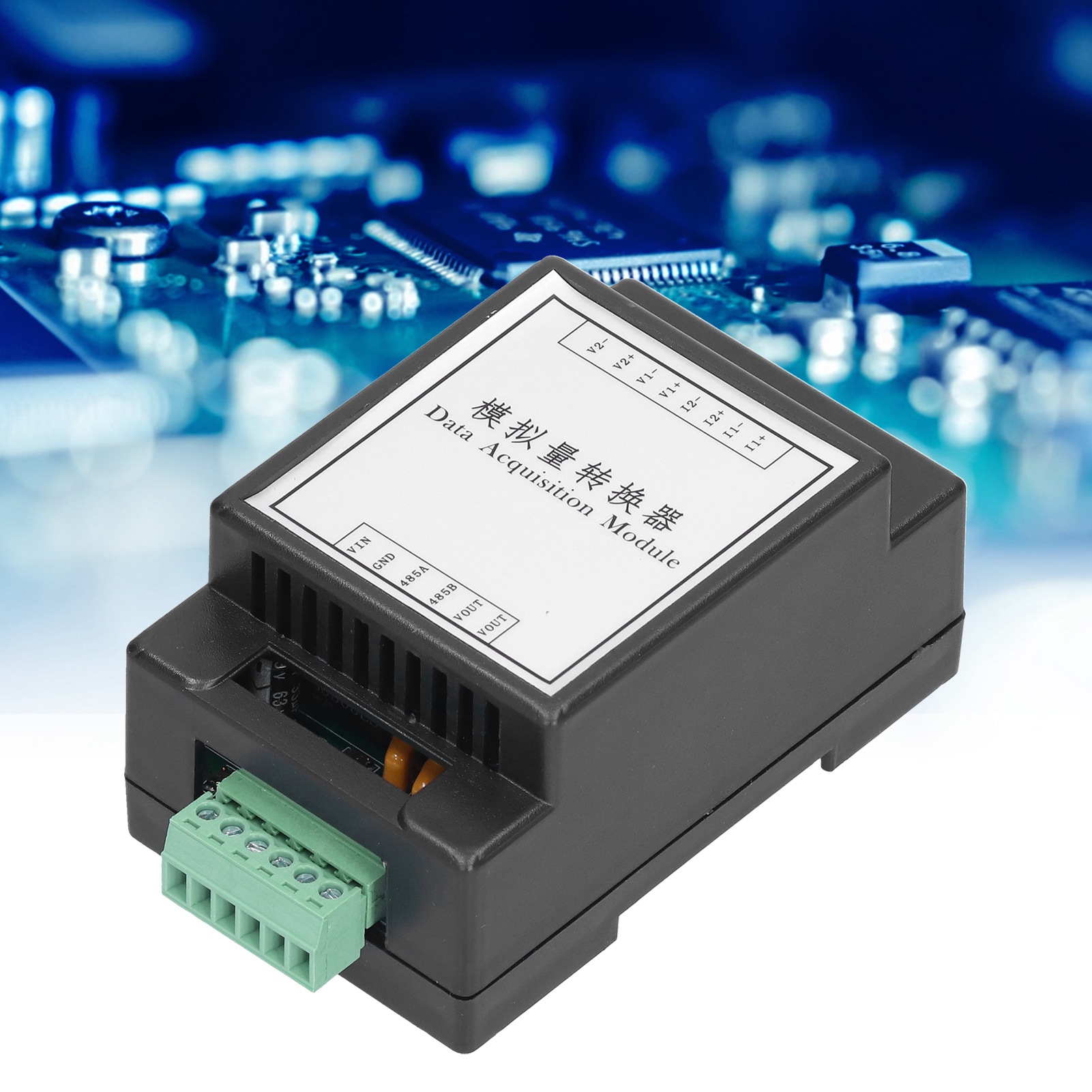

Datenerfassungsmodul, Isolierter 4-kanal-analog-digital-wandler

Willkommen in unserem Shop! Dieses Analog-Digital-Wandlermodul nutzt das Standard-Modbus-RTU-Protokoll und ermöglicht so die direkte Integration in speicherprogrammierbare Steuerungen (SPS), Prozessleitsysteme (PLS) und diverse nationale Konfigurationssoftware. Die RS485-Schnittstelle verfügt über einen doppelten Überspannungs- und Überstromschutz. Eingangssignaltyp und Kommunikationsformat lassen sich über die Host-Software konfigurieren, und die Stromversorgung ist gegen Verpolung geschützt. Dieser 4-Kanal-Analogwandler verarbeitet zwei Arten von Eingangssignalen: 0–20 mA und 4–20 mA (2 Kanäle) sowie 0–5 V und 0–10 V (2 Kanäle). Die Eingangsdaten werden verarbeitet und über eine isolierte RS485-Schnittstelle übertragen. Die Eingangssignale und die elektrischen RS485-Kommunikationssignale sind voneinander isoliert, wodurch serielle und Gleichtaktstörungen effektiv unterdrückt werden. Dies gewährleistet Datengenauigkeit und einen zuverlässigen Modulbetrieb. **Produktdetails:** - Artikeltyp: Datenerfassungsmodul - Material: Harz - Modell: WDAM485 **Elektrische Parameter:** - Signaleingang:** 1. Eingangssignal: 4 analoge Eingänge 2. Eingangssignaltypen: 0-20 mA, 4-20 mA, 0-5 V, 0-10 V (vier analoge Signale) 3. Abtastrate: 4 Kanäle, Erfassung alle 1 ms 4. Auflösung: ADC 12 Bit 5. Genauigkeit: Spannung 0,5 %, Strom 0,5 % 6. Isolationsspannungsschutz: 1500 V - **RS485-Kommunikationsausgang:** 1. Kommunikationsprotokoll: MODBUS-RTU 2. Schnittstellentyp: Isolierte RS485-Kommunikation, Ausgang mit doppeltem Überspannungs- und Überstromschutz 3. Baudrate: 4800, 9600, 19200, 38400, 57600 (Standard: 9600) 4. Paritätsbit: Keine Prüfung 5. Konfigurationsmethode: Softwarekonfigurierbare Moduladresse 6. Isolationsspannungsschutz: 1500 V **Modulgröße:** Ca. 88 x 55 x 44 mm (3,5 x 2,2 x 1,7 Zoll) **Montagemethode:** Standard 35-mm-DIN-Schiene **Betriebsumgebung:** Temperatur: -10 °C bis +55 °C, Luftfeuchtigkeit: 35–85 % (nicht kondensierend) **Stromversorgung:** 1. Stromversorgung: 10–30 V Weitbereich, mit Verpolungsschutz 2. Leistungsaufnahme: Weniger als 1 W **Anwendung:** Umwandlung analoger in digitale Größen **Lieferumfang:** 1 x Konverter
