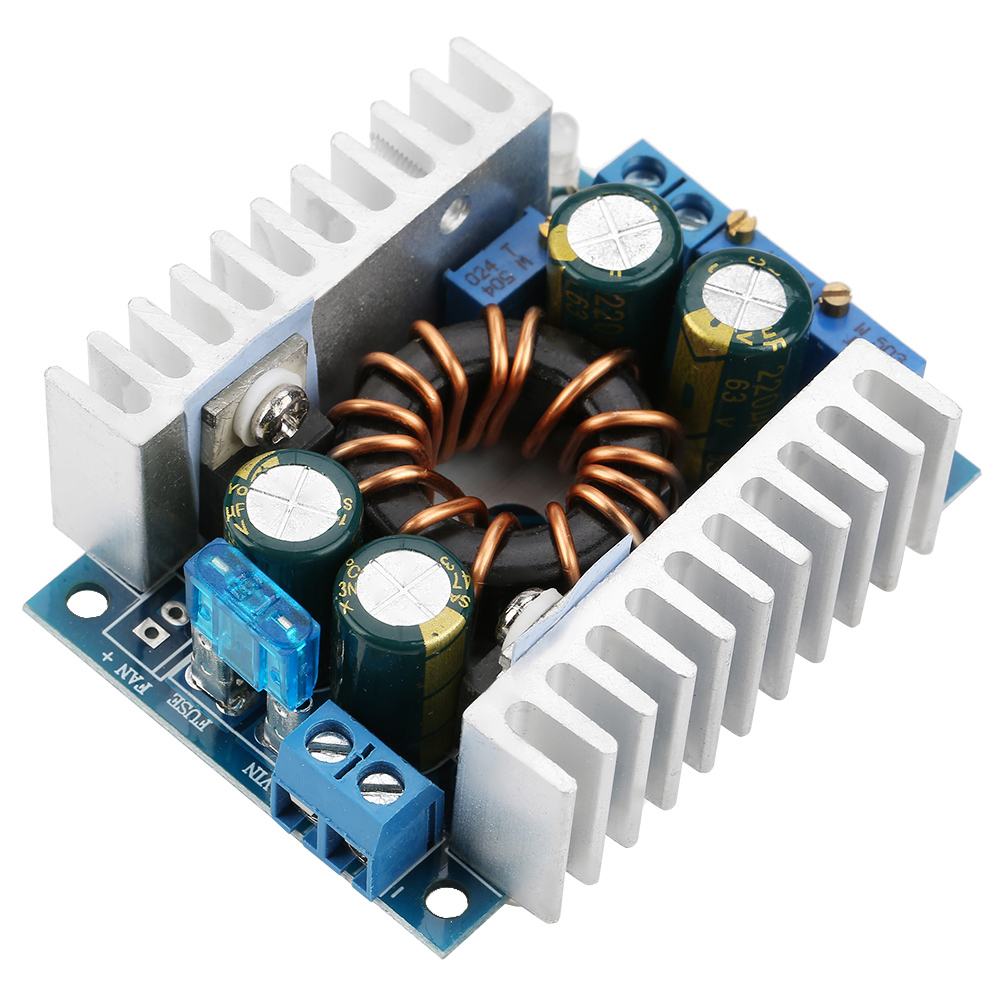

Dc 10-32v Auf 12-60v Aufwärtswandler, Hochleistungs-boost-netzteilmodul

Willkommen in unserem Shop! Entdecken Sie unser nicht-isoliertes DC/DC-Aufwärtswandlermodul, das für Langlebigkeit und robuste Leistung entwickelt wurde. Dieses leistungsstarke und stabile Modul wandelt eine Eingangsspannung von 10–32 V DC in eine einstellbare Ausgangsspannung von 12–60 V DC um. Dank seiner hochwertigen Komponenten bietet es einen außergewöhnlichen Wirkungsgrad von bis zu 95 %. Das Design umfasst große Kühlkörper für eine bessere Wärmeableitung und gewährleistet so eine erhöhte Zuverlässigkeit. Es eignet sich ideal für eine Vielzahl von Anwendungen, wie z. B. Spannungsstabilisierung für Solarladegeräte, Batterieladung, Stromversorgung von Hochleistungs-LEDs und vieles mehr. **Hauptmerkmale:** * Typ: Nicht isoliertes Boost-Modul. * Eingangsspannung: 10–32 V DC. * Maximaler Eingangsstrom: 16 A (verbesserte Kühlung ab 8 A). * Leerlaufstrom: ~15 mA (gemessen während der 12-V-zu-20-V-Wandlung). * Ausgangsspannung: 10 bis 60 V DC stufenlos einstellbar (Betrieb nur im Boost-Spannungsmodus). * Max. Ausgangsstrom: 8 A (abhängig von der Eingangs-/Ausgangsspannungsdifferenz; Kühlung ab 4 A erhöhen). * Konstantstrom-Einstellbereich (DC): 0,3 bis 8 A. * Lastanzeige-Einstellbereich: 0,3 bis 8 A. * Ausgangsleistung: max. 90 W (natürliche Kühlung) / max. 150 W (Verbesserte Kühlung). * Betriebstemperatur: -40 °C bis +85 °C. * Schaltfrequenz: 150 kHz. * Umwandlungseffizienz: bis zu 95 %. * Schutzfunktionen: 15-A-Eingangssicherung (Kurzschlussschutz), Ausgangs-Rückstromschutz. * Ausgangsanzeige: Rotes Licht während des Ladevorgangs, grünes Licht nach Abschluss des Ladevorgangs. * Montage: 4 x 3-mm-Schrauben (nicht im Lieferumfang enthalten). * Anschluss: Schraubklemmen. * Gewicht: ca. 74 g. **Lieferumfang:** 1 x Spannungswandlermodul. **Stromeinstellung:** 1. Stellen Sie die Ausgangsspannung mithilfe des CV-Potentiometers entsprechend Ihren Lastanforderungen ein (z. B. 55 V für 4 in Reihe geschaltete Batterien, 37 V für 10 in Reihe geschaltete LEDs). 2. Drehen Sie das CC-Potentiometer vollständig gegen den Uhrzeigersinn (bis ein leichtes Klicken zu hören ist), um den Ausgangsstrom auf das Minimum einzustellen. 3. Schließen Sie das Modul mithilfe eines Amperemeters an Ihre Last (LED oder Batterie) an. Stellen Sie mit dem CC-Potentiometer den gewünschten Strom ein. Nehmen Sie die Einstellung zum Laden einer Batterie an einer entladenen Batterie vor. *Hinweis: Die Stromeinstellung darf nicht kurzgeschlossen werden.* 4. So stellen Sie die Ladeanzeige ein: Schließen Sie eine vollständig geladene Batterie an den Ausgang an und stellen Sie das entsprechende Potentiometer so ein, dass die Anzeige grün leuchtet. Die Anzeige leuchtet während des Ladevorgangs rot.
