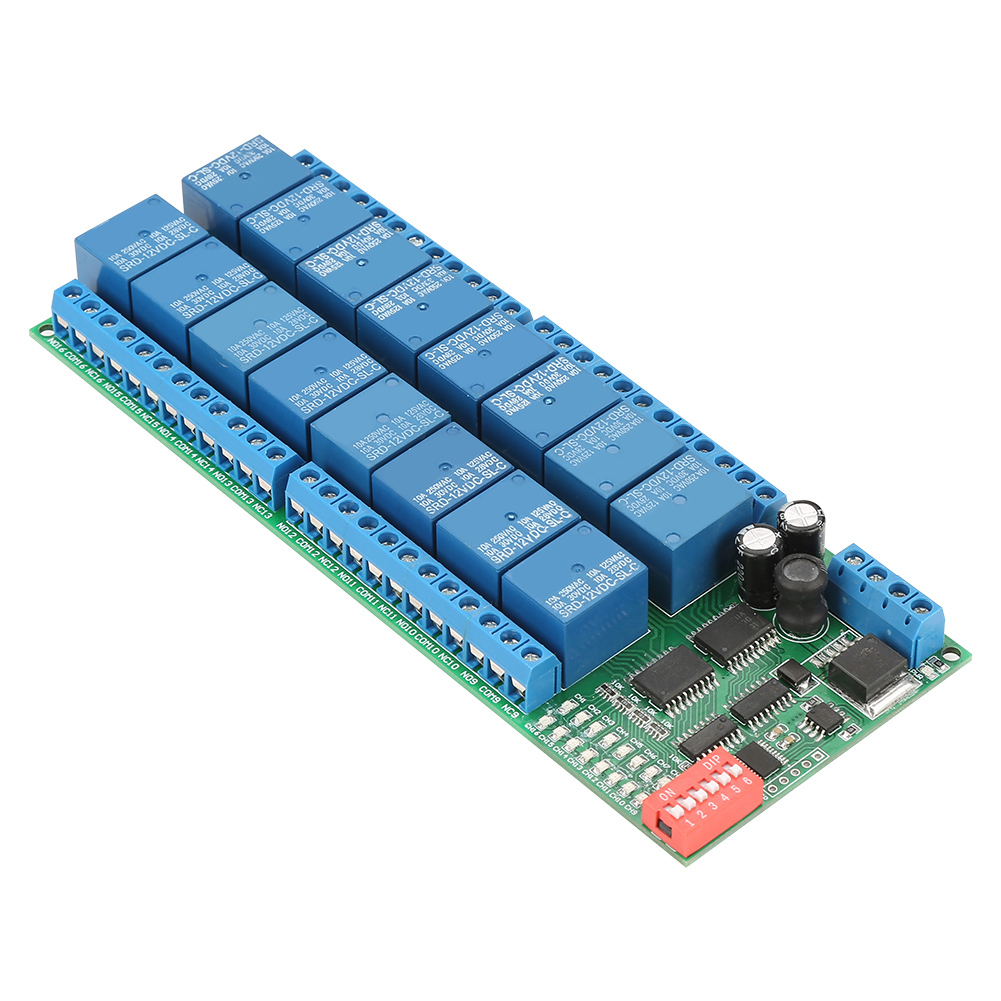

Dc 12v 16-kanal Modbus Rtu Rs485 Relaismodulplatine Sps-controller-serieller Port-schalter

1. Betriebsspannung: 12 V DC. 2. Standby-Strom (alle Relais geschlossen): 11 mA, 1 Relais offen: 40 mA, 2 Relais offen: 67 mA, 3 Relais offen: 95 mA, 4 Relais offen: 121 mA, 5 Relais offen: 147 mA, 6 Relais offen: 173 mA, 7 Relais offen: 198 mA, 8 Relais offen: 222 mA usw. 3. 6 Befehle: „Öffnen“, „Schließen“, „Momentan“, „Selbstverriegelnd“, „Verriegelung“ und „Verzögerung“. 4. MODBUS-RTU-Befehlssteuerung, maximale Verzögerung: 255 Sekunden. 5. MODBUS-Befehle können seriell über HyperTerminal (serieller Assistent) oder „Modbus Poll“ eingegeben werden. Merkmale: 1. Betriebsspannung: 12 V DC. 2. Standby-Strom (alle Relais geschlossen): 11 mA, 1 Relais geöffnet: 40 mA, 2 Relais geöffnet: 67 mA, 3 Relais geöffnet: 95 mA, 4 Relais geöffnet: 121 mA, 5 Relais geöffnet: 147 mA, 6 Relais geöffnet: 173 mA, 7 Relais geöffnet: 198 mA, 8 Relais geöffnet: 222 mA usw. 3. 6 Befehle: „Öffnen“, „Schließen“, „Momentan“, „Selbstverriegelnd“, „Verriegelung“ und „Verzögerung“. 4. MODBUS-RTU-Befehlssteuerung, maximale Verzögerung: 255 Sekunden. 5. MODBUS-Befehle können seriell über HyperTerminal (serieller Assistent) oder „Modbus Poll“ eingegeben werden. 6. Im MODBUS-Befehlsmodus unterstützt dieses Relaismodul bis zu 64 Geräte parallel. Spezifikation: Betriebsspannung: 12 V DC; Standby-Strom: 11 mA; Maximale Last: 10 A/250 V AC, 10 A/125 V AC, 10 A/30 V DC, 10 A/28 V DC, 10 A/12 V DC; Abmessungen: ca. 17 × 6,5 × 2 cm; Gewicht: ca. 224 g. Typische Anwendungen: MODBUS-Befehlsmodus (HEX). Steuerungsmöglichkeiten: Serielle HyperTerminal-Steuerung (manuelle CRC-Prüfsumme erforderlich), Modbus-Polling-Softwaresteuerung (automatische CRC-Prüfsummen-Hinzufügung durch die Software), SPS- oder MCU-Prozesssteuerung. Schaltplan: 1. 12-V-DC-Steuerschaltung (siehe Schaltplan unten). Als „Last“ können Kameras, LED-Leuchten, Lüfter, Motoren oder andere 12-V-DC-Geräte verwendet werden. 2. Steuerschaltung für 1–100 V Gleichstrom oder 85–265 V Wechselstrom, Schaltplan siehe unten (Hinweis: Bei einer anderen Last als 12 V Gleichstrom ist ein separates 12-V-Netzteil erforderlich). Als Last können beispielsweise LED-Leuchten, Ventilatoren, Motoren, Leuchtstoffröhren, Solarwarmwasserbereiter oder andere Gleich- und Wechselstromgeräte verwendet werden. Lieferumfang: 1 × 16-Kanal-RS485-Relais
