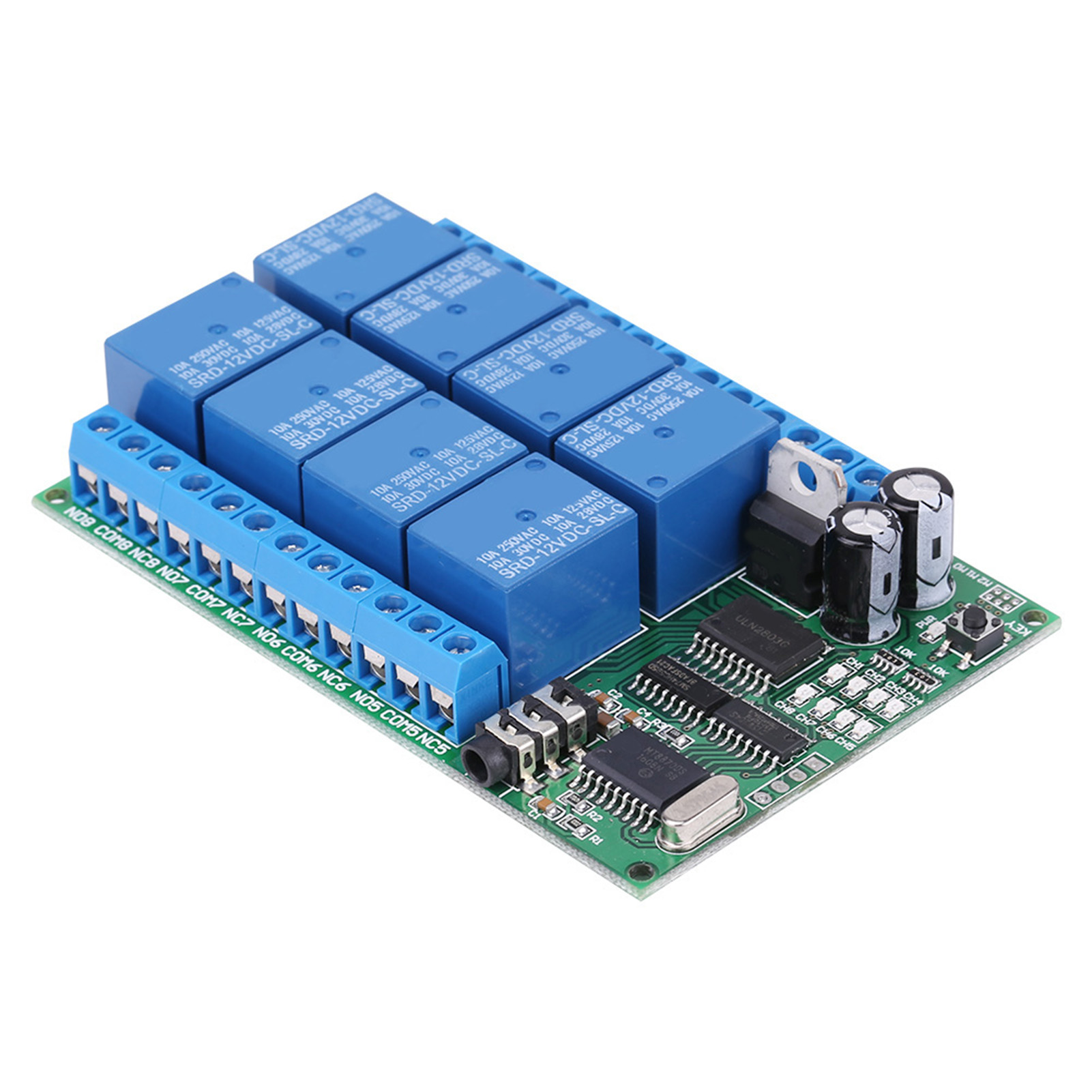

Dc 12v 8-kanal Dtmf-relais-telefon-sprachdecoder-fernbedienungsschaltermodul

1. Dies ist ein DTMF-Audiocontroller mit vier Kanälen. Jedes Mobiltelefon oder Festnetztelefon mit DTMF-Tastencode kann die Produktrelais fernsteuern. 2. Die meisten Smartphones und Multifunktionsgeräte unterstützen DTMF-Codes. 3. Betriebsspannung: 12 V DC, mit Verpolungsschutz. 4. Standby-Strom: 11–13 mA, 1 Relais geöffnet: 44 mA, 2 Relais geöffnet: 77 mA, 3 Relais geöffnet: 110 mA, 4 Relais geöffnet: 140 mA, 5 Relais geöffnet: 170 mA, 6 Relais geöffnet: 197 mA, 7 Relais geöffnet: 223 mA, 8 Relais geöffnet: 247 mA. 5. Acht Betriebsmodi: Nicht verriegelnd (Momentan), Selbstverriegelnd (Umschalten), Verriegelnd (Latch), 5/20/60/120/250 Sekunden Verzögerung. Die Produktrelais können per Fernsteuerung über ein Festnetztelefon mit DTMF-Tastencode geöffnet und geschlossen werden. Die meisten Smartphones und Multifunktionsgeräte unterstützen DTMF-Codes. Betriebsspannung: 12 V DC, mit Verpolungsschutz. Standby-Stromverbrauch: 11–13 mA, Relais geöffnet: 44 mA, Relais geöffnet: 77 mA, Relais geöffnet: 3: 110 mA, Relais geöffnet: 4: 140 mA, Relais geöffnet: 5: 170 mA, Relais geöffnet: 6: 197 mA, Relais geöffnet: 7: 223 mA, Relais geöffnet: 8: 247 mA. Acht Betriebsmodi: Nicht verriegelnd (Momentan), Selbstverriegelnd (Kippen), Verriegelnd (Latch), Verzögerung: 5/20/60/120/250 Sekunden. Standard-Steuerbefehl: 1/2/3/4/5/6/7/8. Beispiel: Wählen Sie 1 für Relais 1, 2 für Relais 2, 3 für Relais 3 und 4 für Relais 4. Die Steuerbefehle können in 1-4 Bits geändert werden. Spezifikationen: Modell: AD22A08, Betriebsspannung: 12 V DC, Größe: ca. 94 x 62 x 18 mm, Maximale Belastung: 10 A/250 V AC, 10 A/125 V AC, 10 A/30 V DC, 10 A/28 V DC, 10 A/12 V DC. Anleitung: Sie benötigen zwei Telefone, eines als Empfänger (Telefon 1) und das andere als Sender (Telefon 2). Verbinden Sie Mobiltelefon 1 über ein DTMF-Audiokabel mit einem 3,5-mm-Audiocontroller (der Controller wird mit Strom versorgt). Rufen Sie dann mit Telefon 2 (z. B. einem Festnetztelefon) Telefon 1 an. Telefon 1 nimmt den Anruf entgegen, sodass die beiden Telefone miteinander kommunizieren können. Wählen Sie anschließend 1/2/3/4/5/6/7/8 über die Telefontastatur (Telefon_2), um 8 Relais zu steuern. Achtung: 1. Der DTMF-Audio-Controller benötigt eine stabile 12-V-Gleichstromversorgung (empfohlen: Netzteil mit mindestens 2 A). 2. Steuern Sie den Controller per Mobiltelefon. Als Empfänger dient ein Telefon mit 3,5-mm-Audioanschluss. Als Sender kann ein Mobiltelefon oder Festnetztelefon verwendet werden. 3. Der Telefonempfänger muss ein Signal ausgeben (nicht stummgeschaltet), sonst werden die Relais nicht gesteuert. Glossar: NO: Normalerweise offen; COM: Gemeinsamer Anschluss; NC: Normalerweise geschlossen; Relais offen: COM ist mit NO verbunden, NC jedoch nicht; Relais geschlossen: COM ist mit NO verbunden, NC jedoch nicht. Nicht verriegelnd (Momentan): Drehknopf 1 (2/3/4 sind identisch), Relais 1 „Öffnen“, Relais schließt nach 1 Sekunde Verzögerung. Selbstverriegelnd: Drehknopf 1, Relais 1 „Öffnen“, erneut Drehknopf 1, Relais 1 „Aus“ usw. Verriegelnd: Drehknopf 1, Relais 1 „Öffnen“, andere Relais „Aus“; Drehknopf 2, Relais 2 „Öffnen“, andere Relais „Aus“ usw. „Verzögert“: Drehknopf 1, Relais 1 „Öffnen“, Relais 1 „Schließen“ nach einer bestimmten Zeit. Betriebsartenauswahl: Acht Betriebsarten, Jumper (siehe Abbildung oben) an den Kontaktflächen. Verdrahtungsplan: 1. 12-V-Steuerkreis, Verdrahtung siehe unten. Last „LOAD“ kann LED-Leuchten, Ventilatoren, Motoren, Router und andere 12-V-Geräte sein. 2. DC 1–110 V oder AC 85–265 V Stromkreis, Verdrahtung siehe unten. Die Last „LOAD“ kann LED-Leuchten, Lüfter, Motoren und andere Wechsel- und Gleichstromgeräte umfassen. Lieferumfang: 1 x Relaismodul, 1 x 3,5-mm-Audiokabel
