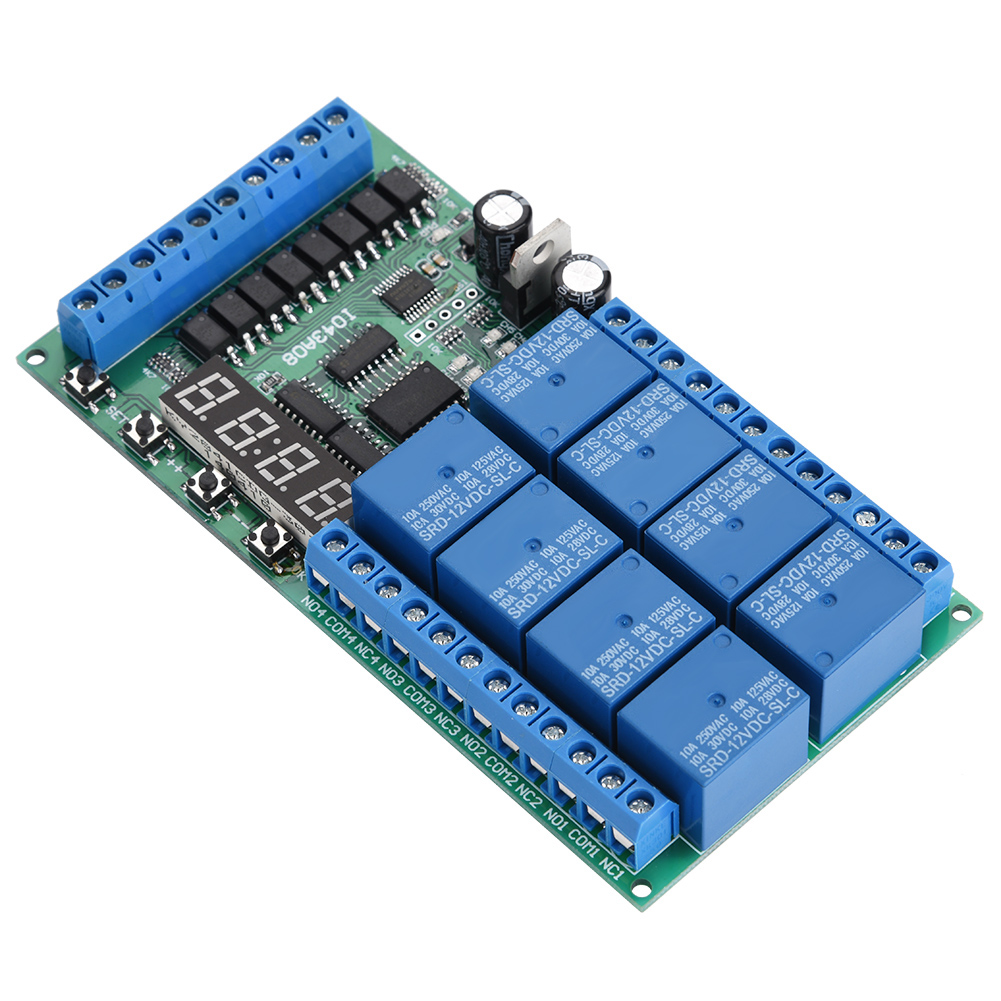

Dc 12v 8ch Led Multifunktions-digitalverzögerungs-zeitrelais-schaltmodul

1. 8-Kanal-Relais, jeder Kanal unabhängig ansteuerbar mit unabhängiger Verzögerung, keine gegenseitigen Störungen. 2. 6 Funktionsmodi, jedes Funktionsmodul mit drei Untermodi (kein Zyklus, 2–99 Zyklen, Dauerzyklus). 3. Optische Eingangstrennung, Verpolungsschutzdiode. 4. SMD-Elektrolytkondensatoren mit hohem Gütefaktor für gute Reaktionsfähigkeit und geringe Signaldämpfung in Hochfrequenzschaltungen. 5. Energiesparmodus für komfortablen Betrieb. Hochwertige SMD-Elektrolytkondensatoren mit hohem Q-Faktor sorgen für gute Reaktionsfähigkeit und geringe Signaldämpfung in Hochfrequenzschaltungen. Energiesparmodus für komfortablen Betrieb. Spezifikationen: Betriebsspannung: 12 V DC; Maximale Last: 10 A/250 V AC, 10 A/125 V AC, 10 A/30 V DC, 10 A/28 V DC, 10 A/12 V DC; Größe: 12 x 6,4 cm; Gewicht: ca. 132 g. Bedienung: Kurz drücken: Tastendruck unter 2 Sekunden; Lang drücken: Tastendruck über 2 Sekunden; Status: Betriebsmodus, Einstellungsmodus, Energiesparmodus. Betriebsmodus: Startet nach dem Einschalten. Zeigt die verbleibende Laufzeit für 1 Kanal an. Die Parameter können über die Kanalauswahl eingestellt werden. Einstellungsmodus: Durch kurzes Drücken der Taste „SET“ gelangen Sie in den Kanalauswahlmodus. Durch kurzes Drücken der Taste „OK“ verlassen Sie die Einstellungen. Energiesparmodus: In diesem Modus werden keine digitalen Anzeigen dargestellt, alle anderen Funktionen sind jedoch funktionsfähig. Halten Sie die Taste „OK“ 5 Sekunden lang gedrückt, um den Energiesparmodus zu aktivieren. Drücken Sie die Taste „OK“ erneut 5 Sekunden lang oder schalten Sie das Gerät neu ein, um den Energiesparmodus zu beenden. Werkseinstellungen: Halten Sie die Tasten „++“ und „--“ 3 Sekunden lang gedrückt, um die Werkseinstellungen wiederherzustellen. Die digitale Anzeige schaltet sich ein. Nach dem Neustart werden die Standardparameter wiederhergestellt. Einstellungen: 1. Nach dem Einschalten wird die verbleibende Laufzeit des Kanals (Standardkanal 1) digital angezeigt. 2. Drücken Sie die Taste „SET“, um die Kanalauswahl aufzurufen. Wählen Sie im Bildschirm „Kanalauswahl“ mit den Tasten „++“/„-“ den zu steuernden Kanal (Relais) aus. Drücken Sie die Taste „OK“, um die Kanalauswahl zu verlassen und die aktuellen Parameter zu speichern. Drücken Sie die Taste „SET“, um die Parametereinstellungen aufzurufen. 3. Im Bildschirm „Parameter“ können Sie mit der Taste „SET“ die Parameter ändern. Verwenden Sie die Tasten „++“/„-“, um die Parameter anzupassen. Drücken Sie die Taste „OK“, um den Bildschirm „Parameter“ zu verlassen und die aktuellen Parameter zu speichern. Schnittstelle „Kanalauswahl“ Bit1,2 Bit3 Bit4 (Parameter) Anweisungen Kanal 1 Kanal 1 Parameter Kanal 2 Kanal 2 Parameter Kanal 3 Kanal 3 Parameter Kanal 4 Kanal 4 Parameter Kanal 5 Kanal 5 Parameter Kanal 6 Kanal 6 Parameter Kanal 7 Kanal 7 Parameter Kanal 8 Kanal 8 Parameter Parametereinstellungen Schnittstelle „Parametereinstellungen“: Bit1 (Parameter) Bit2 Parameterdefinition Bit3 Bit4 Standardparameter 1 - Funktionsmodus (F) F0-F5 F0 2 - ZeitT1: s 0-59s 4 3 - ZeitT1: min 0-59min 0 4 - ZeitT1: Std. 0-99h 0 5 - ZeitT2: s 0-59s 4 6 - ZeitT2: min 0-59min 0 7 - ZeitT2: Std. 0-99h 0 8 - Anzahl der Zyklen Nx 0-99 1 Timer T1 T2 Die kleinste Zeiteinheit ist Sekunde, daher beträgt der Zeitbereich von T1 T2 99 Stunden 59 Minuten 59 Sekunden. Die Anzahl der Zyklen (Nx) ist die Anzahl der Zyklen, die eine ausgelöste Aktion einmalig ausführt (Nx = 00 bedeutet Dauerzyklus, Nx = 01 bedeutet kein Zyklus). Sie können die Anzahl der Zyklen also wie folgt einstellen: 1-99 Mal oder Dauerzyklus. Substantive aufgelöst: NO: Relais normalerweise offener Kontakt COM: Relais gemeinsamer Kontakt NC: Relais normalerweise geschlossener Kontakt Relais öffnen: COM verbunden NO. Relais schließen: COM getrennt NO. Funktionsmodus: Die folgenden Funktionsmodi können auf Zyklusbetrieb eingestellt werden. Sie können die Anzahl der Zyklen einstellen (Nx 1~99 Mal, 00 ist Dauerzyklus, Standardwert ist 01 kein Zyklus). F0: Nach dem Einschalten schließt das Relais. Triggereingang (IN1/2/3/4): Relais öffnet. T1 Zeitverzögerung: Schließen. F1: Nach F2: Nach dem Einschalten ist das Relais geschlossen. Triggereingang: Relais schließt. Zeitverzögerung T1: Relais öffnet. F3: Nach dem Einschalten ist das Relais geöffnet. Triggereingang: Relais schließt nach Verzögerung T1. Zeitverzögerung T2: Relais schließt. F4: Nach dem Einschalten ist das Relais geschlossen. Nach der Verzögerung T1: Relais öffnet. Zeitverzögerung T2: Relais öffnet. F5: Nach dem Einschalten ist das Relais geöffnet. Nach der Verzögerung T1: Relais schließt. Zeitverzögerung T2: Relais öffnet. Lieferumfang: 1 x Multifunktions-Zeitrelais
