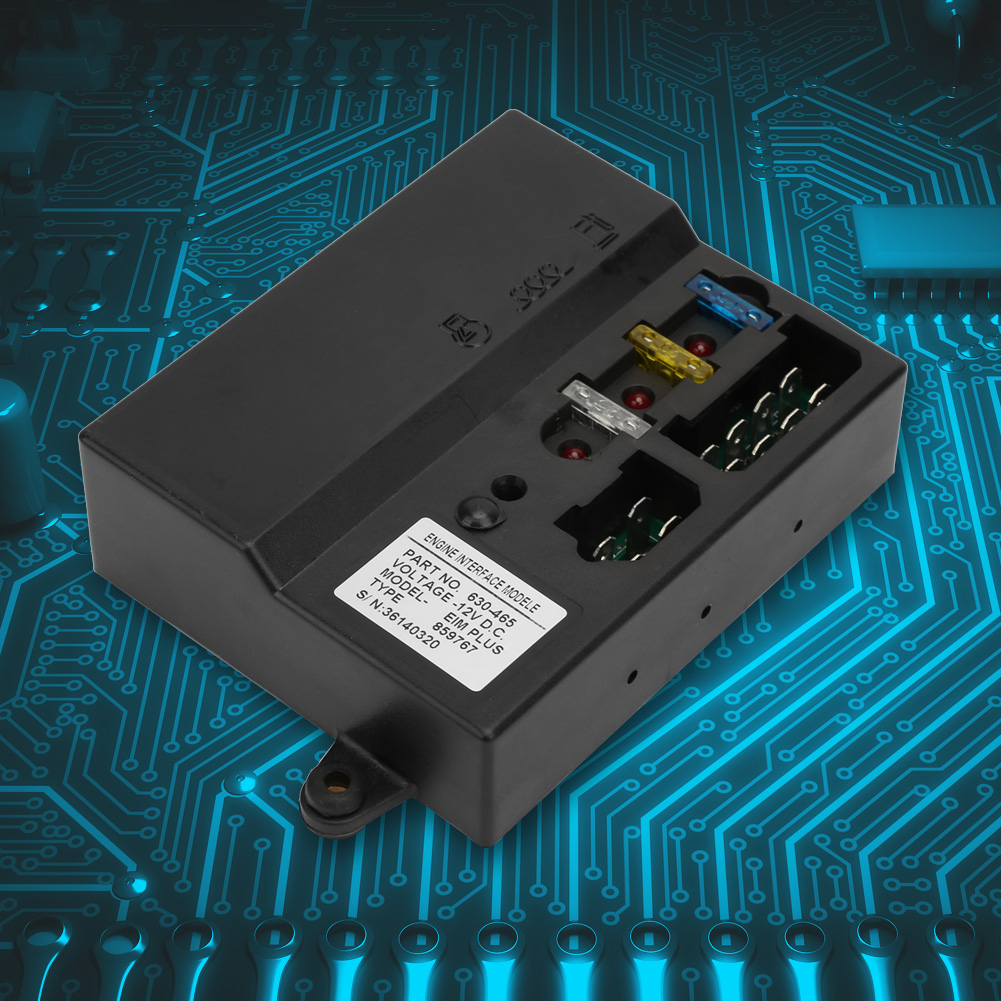

Dc 12v Motorschnittstellenmodul Für Anlassermagnet, Glühkerze Eim Plus 630-465

1. Das Motor-Schnittstellenmodul ist ein abgedichtetes, am Motor montiertes Modul mit Schaltrelais für Anlassermagnet, Glühkerze und Kraftstoffmagnetventil. Jeder dieser Stromkreise ist durch im Modul verbaute Sicherungen geschützt. Einzelne LEDs zeigen den Status an. 2. Es sind zwei Versionen des Motor-Schnittstellenmoduls erhältlich: EIM Basic: Das EIM Basic wird in Verbindung mit Bedienfeldern mit Überdrehzahlabschaltung verwendet. 3. EIM Plus: Das EIM Plus wird in Verbindung mit Bedienfeldern ohne Überdrehzahlabschaltung verwendet. 4. Überdrehzahlsignal (nur EIM Plus): Das EIM Plus überwacht das Drehzahlsignal des magnetischen Aufnehmers. Überschreitet die Motordrehzahl einen voreingestellten Wert, sendet das Modul ein Null-Volt-Signal an das Bedienfeld des Generators, um die Überdrehzahlabschaltung zu aktivieren. 5. Der Überdrehzahl-Sollwert ist werkseitig auf 55 Hz für 50-Hz-Generatoren und auf 66 Hz für 60-Hz-Generatoren eingestellt. Dies kann mithilfe der Einstellschraube justiert werden, die durch die Öffnung neben der LED für die Überdrehzahleinstellung zugänglich ist. Während der Motor mit Nenndrehzahl (1500 U/min) läuft, verfügt das Motor-Schnittstellenmodul über Schaltrelais für Anlasser-, Glühkerzen- und Kraftstoffmagnetventil. Jeder dieser Stromkreise ist durch im Modul verbaute Sicherungen geschützt. Einzelne LEDs leuchten auf, sobald ein Stromkreis aktiviert wird. Es sind zwei Versionen des Motor-Schnittstellenmoduls erhältlich: EIM Basic: Das EIM Basic wird in Verbindung mit Steuertafeln mit Überdrehzahlabschaltung verwendet. EIM Plus: Das EIM Plus wird in Verbindung mit Steuertafeln ohne Überdrehzahlabschaltung verwendet. Überdrehzahlsignal (nur EIM Plus): Das EIM Plus überwacht das Drehzahlsignal des magnetischen Aufnehmers. Steigt die Motordrehzahl über einen voreingestellten Wert, sendet das Modul ein Null-Volt-Signal an die Generatorsteuerung, um die Überdrehzahl-Fehlerschaltung zu aktivieren. Der Überdrehzahl-Sollwert ist werkseitig auf 55 Hz für 50-Hz-Generatoren und 66 Hz für 60-Hz-Generatoren eingestellt. Dieser Wert kann über die durch die Öffnung zugängliche Einstellschraube angepasst werden. Neben der LED für die Überdrehzahleinstellung. Bei Nenndrehzahl des Motors (1500 U/min bei 50 Hz bzw. 1800 U/min bei 60 Hz) wird die Einstellschraube so lange bewegt, bis die LED für die Überdrehzahleinstellung gerade erlischt. Dadurch wird der Überdrehzahlwert auf 10 % über der Betriebsdrehzahl des Generators eingestellt. Spezifikation: Zustand: 100 % neu; Artikel: 630-645; Spannung: 12 V DC; Modell: EIM PLUS; Typ: 859767; Lieferumfang: 1 * Motorschnittstellenmodul
