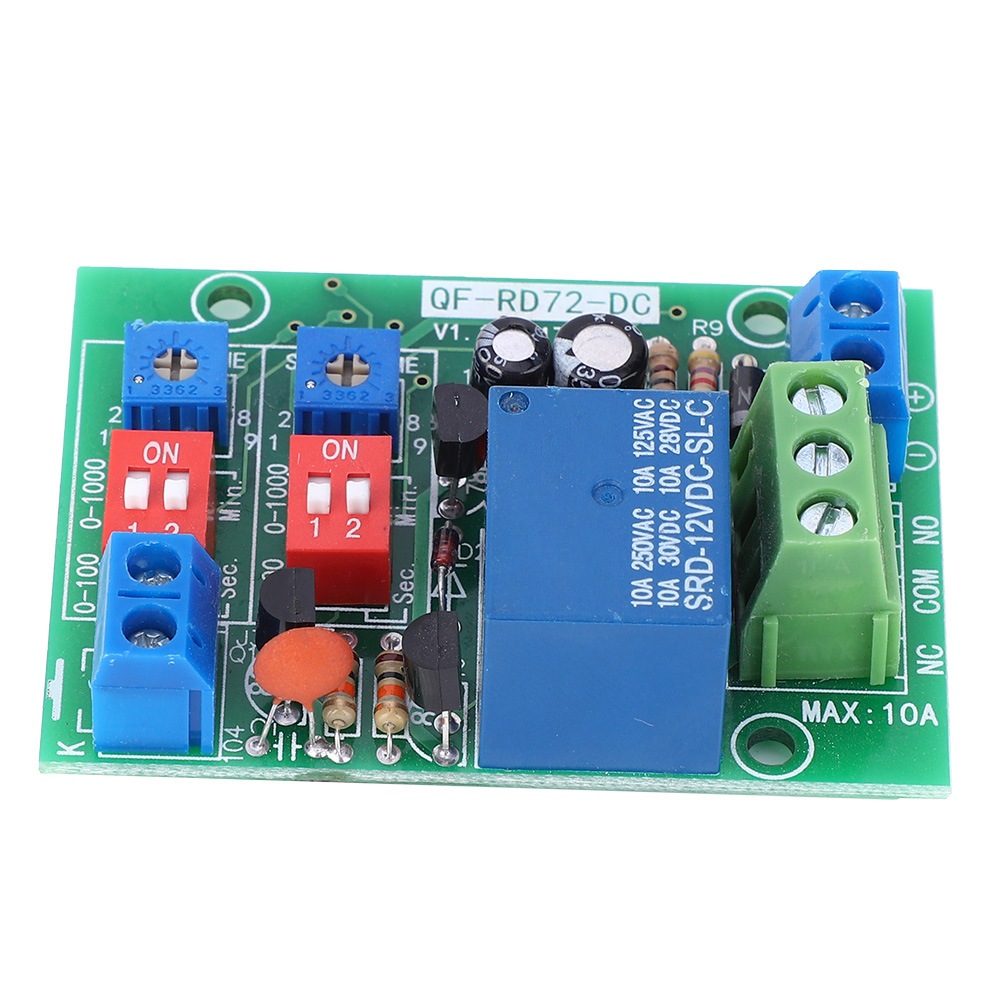

Dc 12v Relaismodul Mit Unendlicher Zykluszeitverzögerung, Endlosschleifenschalter

Willkommen in unserem Shop! Dieses Ein/Aus-Zyklusrelaismodul ermöglicht dank seiner programmierbaren Start/Stopp-Funktion die präzise und zuverlässige Steuerung Ihrer elektrischen Geräte. Ideal für die Automatisierung, ermöglicht es einen unendlichen Zyklus mit individuell einstellbaren Verzögerungen. **Detaillierte technische Daten:** - Produkttyp: Ein/Aus-Zyklusrelaismodul - Spannung: 12 V DC - Leistungsaufnahme: < 1,0 W (geringer Stromverbrauch der Steuerplatine) - Ausgang: Passiver Ausgang (potentialfreier Kontakt), mit einer Kontaktgruppe: Öffner (NO) + Schließer (NC). Maximalstrom: 10 A. - Lebensdauer: 100.000 Schaltvorgänge - Zeitbereich: 0,5 Sekunden bis 1000 Minuten - Zeitgenauigkeit: Maximalwert des Bereichs * 0,001 (1000-stufige Auflösung) - Externer Startknopf: Passiver Schaltereingang. Die grüne LED leuchtet nach dem Start und bleibt rot, wenn der Vorgang gestoppt wird. - Der Knopf muss entriegelt sein (Selbstrückstellung). Er kann auch an externe Spannungssignale angeschlossen werden. Spannung unter 2 V = niedriges Signal. Über 2 V = High-Pegel. Maximaler Eingang: 30 V. **Anschlussklemmen:** - DC +: Positiver Eingang der Modulstromversorgung - DC -: Negativer Eingang der Modulstromversorgung - NO: Anschluss für den normalerweise offenen Kontakt - COM: Gemeinsamer Kontaktanschluss des Relais - NC: Normalerweise geschlossener Kontaktanschluss des Relais (üblicherweise nicht angeschlossen) **Bedienungsanleitung:** Die Zeit kann sowohl im Ein- als auch im Aus-Zustand eingestellt werden. Zur besseren Verständlichkeit beachten Sie bitte die beigefügten detaillierten Diagramme. 1. **Einstellen der Laufzeit (EIN):** - Mit dem Potentiometer unter der Markierung RUN TIME wird die Laufzeit eingestellt. Im Uhrzeigersinn drehen, um zu erhöhen, gegen den Uhrzeigersinn, um zu verringern. - Mit dem Kippschalter links am Potentiometer wird der Zeitbereich eingestellt: unten für 0–100, oben für 0–1000. - Mit dem Kippschalter rechts wird die Einheit eingestellt: unten für Sekunden (Sek.), oben für Minuten (Min.). 2. **Einstellen der Ausschaltzeit (AUS):** - Mit dem Potentiometer unter der Markierung AUS-ZEIT wird die Dauer eingestellt. Im Uhrzeigersinn drehen, um zu erhöhen, gegen den Uhrzeigersinn, um zu verringern. - Mit dem Kippschalter links am Potentiometer wird der Zeitbereich eingestellt: unten für 0–100, oben für 0–1000. - Mit dem Kippschalter rechts wird die Einheit eingestellt: unten für Sekunden (Sek.), oben für Minuten (Min.). 3. **Startknopf:** - Schließen Sie einen selbstzurücksetzenden Knopf an. Einmal drücken, um auf grünes Licht (Betriebszustand) umzuschalten. Das Modul arbeitet automatisch gemäß den eingestellten Zeiten in einer Endlosschleife. Erneut drücken, um auf rotes Licht (Stoppzustand) umzuschalten. 4. **Beispielkonfiguration:** - Anforderung: 20 Sekunden an, 30 Minuten aus, in einer Endlosschleife. - Einstellungen: (1) Einschaltzeitbereich: abwärts (0-100) (2) Einschaltzeiteinheit: abwärts (Sekunden) (3) Drehen Sie das Potentiometer für die Einschaltzeit auf Position 20 (20/100 des Regelwegs) (4) Ausschaltzeitbereich: abwärts (0-100) (5) Ausschaltzeiteinheit: aufwärts (Minuten) (6) Drehen Sie das Potentiometer für die Ausschaltzeit auf Position 30 (30/100 des Regelwegs) - Tipp: Die Potentiometerposition kann durch Messen der Spannung (0 V bis (Minimum, 5 V Maximum)) überprüft werden. Zum Beispiel entspricht 20 20/100 * 5 V = 1,0 V; 30 entspricht 30/100 * 5 V = 1,5 V. **Betriebsmodi:** - RD72-DC-A / Standard: Einmaliges Drücken der Taste startet den Zyklus, erneutes Drücken stoppt ihn. Zyklusmodus: Ein--Aus--Ein--Aus-- - RD72-DC-AS / Aktivierte Version: Gedrückt halten, um den Endloszyklus zu starten, loslassen stoppt ihn und kehrt in den getrennten Zustand zurück. Zyklusmodus: Ein--Aus--Ein--Aus--- **Lieferumfang:** 1 x Zyklisches Relaismodul Dieses Produkt verfügt über alle beschriebenen Funktionen und ist sofort installationsbereit gemäß Ihren spezifischen Anforderungen.
