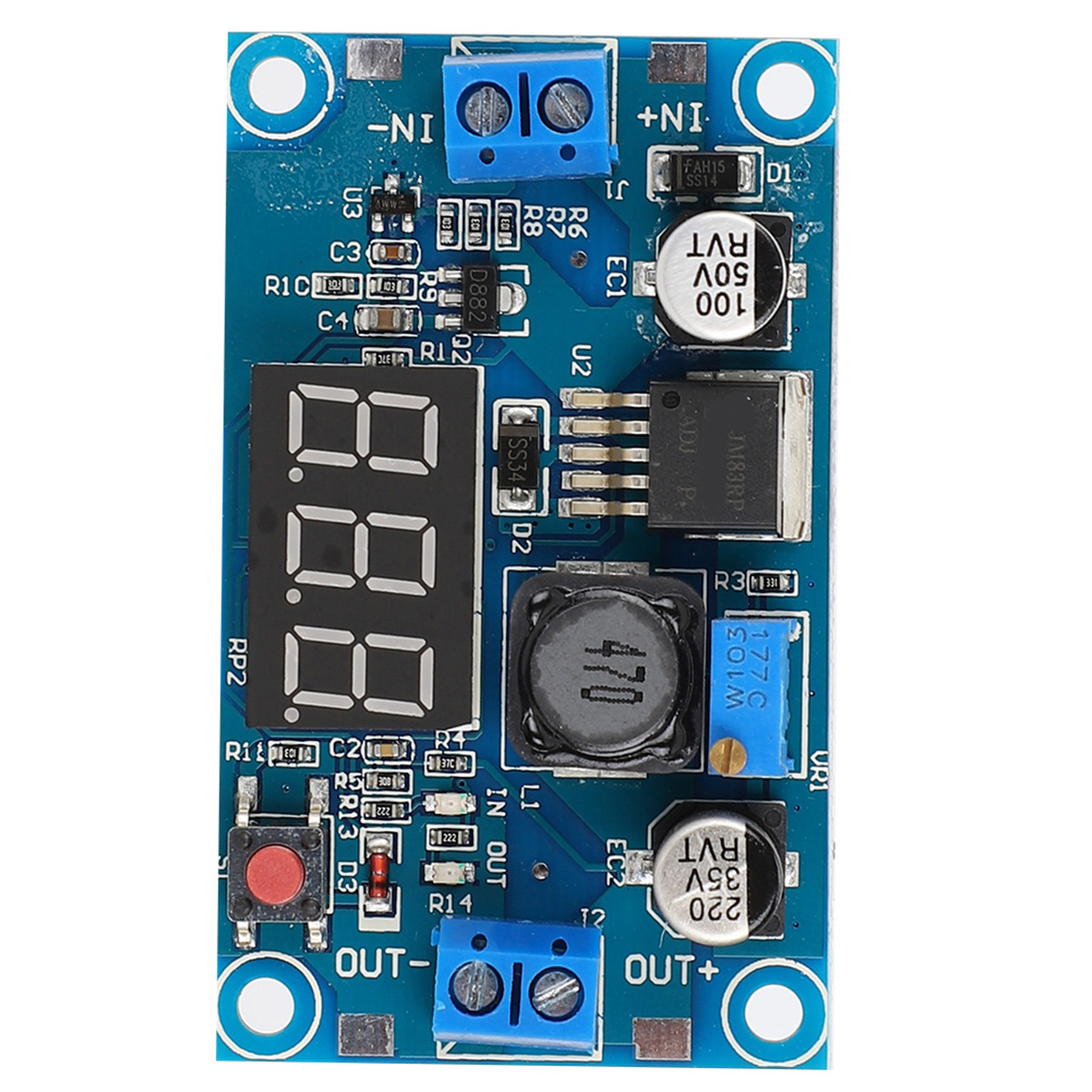

Dc 4-40v Abwärtsspannungsregler Einstellbares Wandlermodul

Willkommen in unserem Shop! Dieses Abwärts-/Aufwärts-Spannungsreglermodul bietet eine praktische und zuverlässige Lösung für Ihre Elektronikprojekte. Mit seinem integrierten Voltmeter und den erweiterten Funktionen ermöglicht es Ihnen die einfache Messung und Einstellung der Eingangs- oder Ausgangsspannung. **Detaillierte Spezifikationen:** - **Integriertes Voltmeter**: Messfehler ±0,1 V, Messbereich 0–40 V. Ein Tastendruck schaltet zwischen Eingangs- und Ausgangsspannungsmessung um, eine LED zeigt die aktuell gemessene Spannung an. Die letzte Auswahl bleibt auch nach einem Stromausfall erhalten. - **Einfaches Ausschalten**: Halten Sie die Taste länger als 1 Sekunde und kürzer als 4 Sekunden gedrückt, um das Voltmeter auszuschalten. - **Vereinfachter Anschluss**: Ausgestattet mit Schraubklemmen, kein Lötkolben erforderlich. Lötstellen sind für maximale Flexibilität ebenfalls vorhanden. Die Eingangsspannung muss zwischen 4,0 und 40 V liegen (und mindestens 1 V höher als die gewünschte Ausgangsspannung sein). - **Einstellbare Ausgangsspannung**: Bereich von 1,25 V bis 37 V, stufenlos einstellbar (die Eingangsspannung muss mindestens 1 V höher als die Ausgangsspannung sein). - **Ausgangsstrom**: Maximalstrom von 3 A, empfohlener stabiler Betriebsstrom von 2 A. - **Hoher Wirkungsgrad**: Interne Oszillationsfrequenz von 150 kHz, gehört zur zweiten Generation von Schaltreglern und bietet geringen Stromverbrauch und hohen Wirkungsgrad. **Technische Daten:** - Material: Epoxidharz - Voltmeter: Fehler ± 0,1 V; Messbereich: 0 ~ 40 V - Eingangsspannung: 4 ~ 40 V - Einstellbare Ausgangsspannung: 1,25 ~ 37 V - Maximaler Ausgangsstrom: 3 A - Stabiler Strom: 2 A - Interne Oszillationsfrequenz: 150 kHz **Lieferumfang:** - 1 Spannungsreglermodul **Vereinfachte Bedienungsanleitung:** - **Messfehlerkorrektur:** Halten Sie die Taste länger als 4 Sekunden gedrückt, um in den Kalibrierungsmodus zu gelangen. Die Anzeige „IN“ leuchtet auf (Eingangskalibrierung) und das Display blinkt mit dem Korrekturwert (Werkseinstellung: 0,0). Drücken Sie die Taste, um diesen Wert (Bereich: -0,5 bis 0,5 V) anzupassen und die Messung zu korrigieren. Halten Sie anschließend die Taste länger als 2 Sekunden gedrückt, um in den Ausgangskalibrierungsmodus zu wechseln (erkennbar an der Anzeige „OUT“). Nehmen Sie die Einstellungen dann auf die gleiche Weise vor. Nach der Einstellung halten Sie die Taste erneut länger als 2 Sekunden gedrückt, um die Einstellungen zu speichern und zur normalen Anzeige zurückzukehren. Die korrigierten Werte bleiben auch nach einem Stromausfall erhalten. **Wichtiger Hinweis:** Bei einer Eingangsspannung unter 4 V funktioniert das integrierte Voltmeter nicht und zeigt keinen Messwert an. Dieses Modul eignet sich ideal für Anwendungen, die eine präzise Spannungsregelung und visuelle Echtzeitüberwachung erfordern. Profitieren Sie von der einfachen Installation und der zuverlässigen Leistung dieser hochwertigen Komponente.
