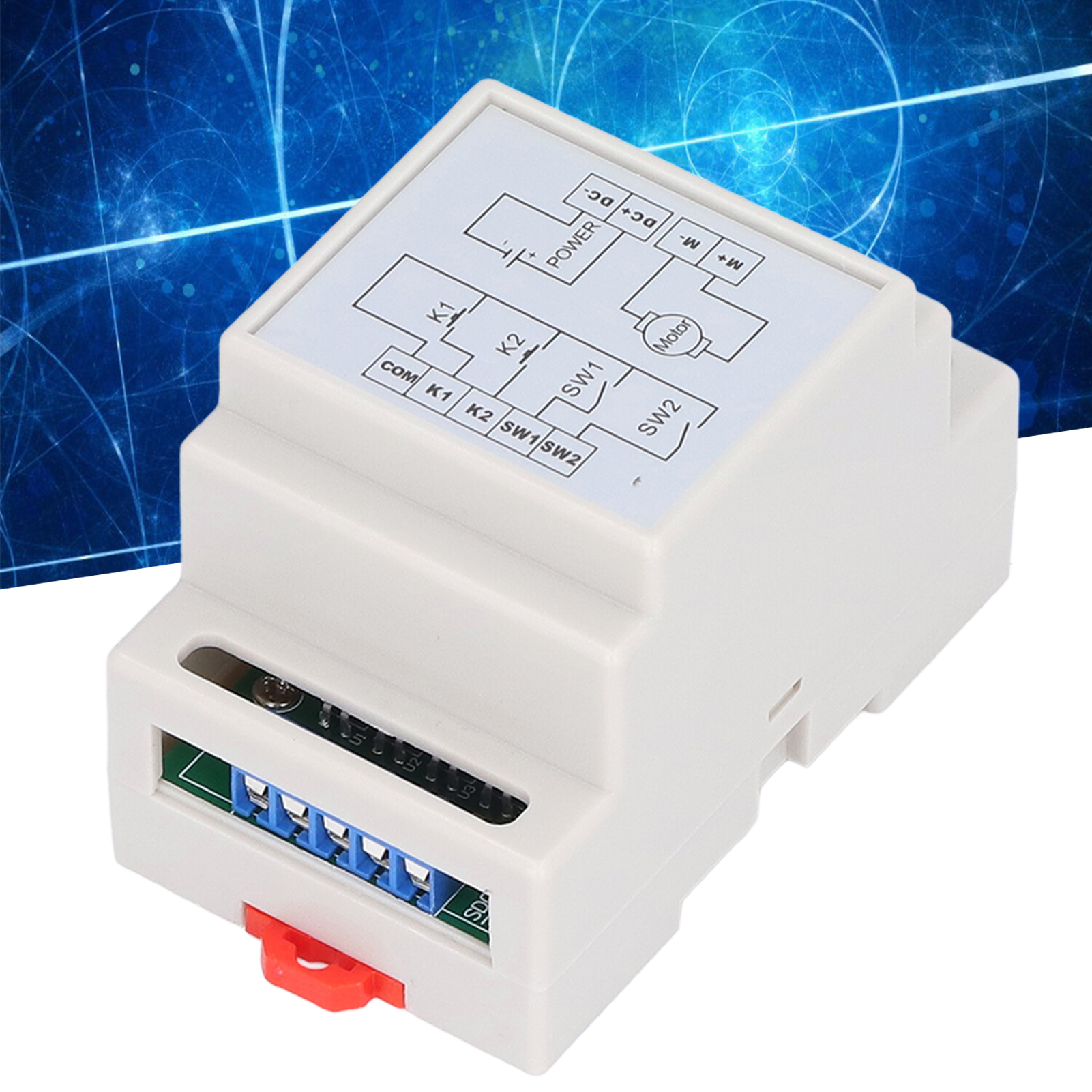

Dc 4v-40v Vorwärts-/rückwärtssteuerung Mit Gehäuse Hubsteuermodul Für 6v/12v/24v Weitbereichs-antriebsmotor Mit Endschalter.

Willkommen in unserem Shop! Entdecken Sie diesen hochwertigen DC-CW/CCW-Controller für die präzise Steuerung von Gleichstrommotoren. **Detaillierte technische Daten:** - **Gehäusematerial:** Robustes und langlebiges ABS. Schützt effektiv vor niedrigen CW/CCW-Signalen (0-V-Pegel, negative Spannung). - **Selbsthemmungsfunktion:** Standardausführung M8-P0. Ein kurzer Impuls aktiviert das Modul, das ohne weiteren Impuls im Dauerbetrieb bleibt. - **CCW-Signal:** Bei Drehung gegen den Uhrzeigersinn führt das Erkennen eines CCW-Signals nach 0,3 Sekunden zu einem sofortigen Stopp und Umschalten in den CCW-Modus. - **Endschaltersignal:** Hat Priorität. Bei Drehung im Uhrzeigersinn (CW) stoppt ein CW-Endsignal die Bewegung sofort. - **CW-Endsignal:** Verhindert den Start im CW-Modus. Die gleiche Logik gilt für das CCW-Endsignal. - **Normalerweise offenes Endsignal:** Beispiel: Wenn Schalter SW1 geschlossen oder auf Low-Pegel liegt, kann der CW-Modus nicht starten. **Spezifikationen:** - **Artikeltyp:** DC CW CCW-Controller - **Material:** ABS - **Betriebsspannung:** DC 4 V–40 V - **Nennstrom:** 5 A - **Ansprechzeit:** 20 ms für K1 und K2, 50 ms für SW1 und SW2 - **Leistungsaufnahme des Moduls:** 0,6 W (ohne Motorlast), 0,1 W im Ruhezustand - **Signaleingang:** Aktiv bei niedrigem Pegel (Spannung unter 2 V, angeschlossen an die Kathode des Optokopplers) - **Lebensdauer:** Mehr als 150.000 Zyklen **Lieferumfang:** - 1 x DC CW CCW-Controller **Zusätzliche Informationen:** - **Version P0 (selbsthemmend):** Einmaliges Drücken von K1, der Motor läuft kontinuierlich, bis ein Signal von K2 oder SW1 empfangen wird. - **Version P1 (Jog-Modus):** Der Motor läuft nur, wenn K1 gedrückt gehalten wird. - **Sensorkompatibilität:** Akzeptiert 3-Draht-NPN-NO-Sensoren (normalerweise offen) für die Eingänge K1, K2, SW1, SW2. - **Endschaltersignal im Jog-Modus:** Gültig. Wenn beispielsweise K1 und gleichzeitig SW1 aktiv sind, stoppt der Motor. - **Endschalterfunktion:** Ausgelöster Stopp. Auch wenn das Signal verschwindet, bleibt der Motor angehalten. Ein neues Startsignal ist erforderlich. - **Eingangs-/Ausgangsspannung:** Adaptiver Bereich 4 V–40 V (6 V–36 V empfohlen). Die Motorausgangsspannung entspricht der Eingangsspannung. - **Motorleistung:** Maximalstrom 20 A bei 12 V, 10 A bei 24 V. Empfohlene Leistung ≤ 80 W (basierend auf dem Blockierstrom des Motors). - **Automatischer Betrieb:** Kein eingebauter Timer. Mit einem Startschalter (K1) und einem Endschalter (K2) ist jedoch eine stufenlose Hin- und Herbewegung möglich (SW1 und SW2 nicht verbunden). Alle Schalter sollten normalerweise geöffnet sein.
