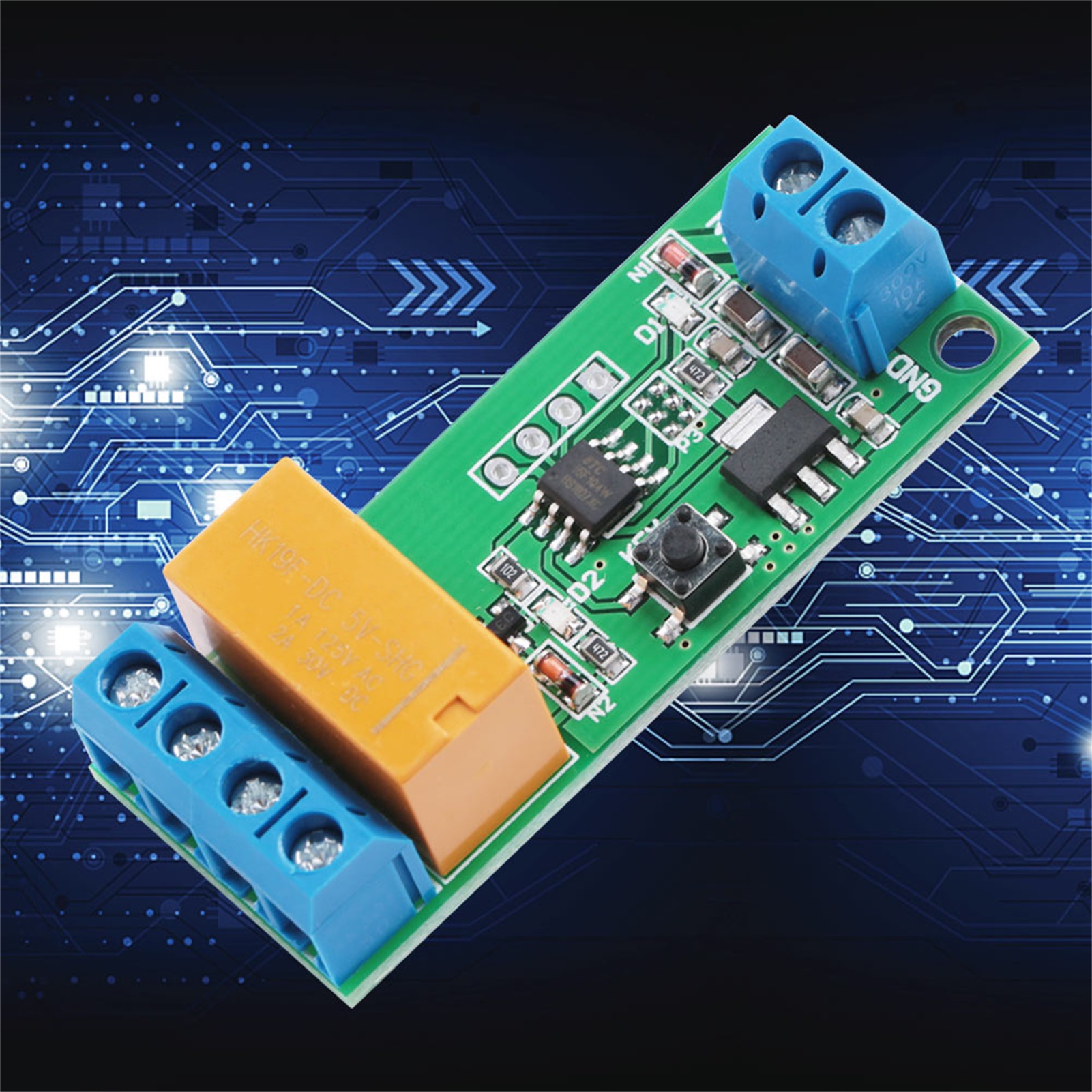

Dc 5/6/9/12v Motor-verpolungsschutzmodul Mit Einstellbarer Verzögerungszeit, 2a Ansteuerstrom

1. 2. 3. 4. 5. Beschreibung: Betriebsspannung: DC 5-12 V (5 V, 6 V, 9 V, 12 V) Betriebsstrom: 5 V, Vorwärts 4 mA, Rückwärts: 36 mA; 12 V, Vorwärts 6 mA, Rückwärts: 44 mA Lastspannung: DC 1-48 V oder AC 85-265 V Laststrom: Max. 2 A Vorwärts max. Zeit: 5000 Sekunden, 0,1 Sekunden Schrittweite Rückwärts max. Zeit: 5000 Sekunden, 0,1 Sekunden Schrittweite Größe: 54*22*15 mm / 2,12*0,87*0,59 Zoll Gewicht: Ca. 15 g Anwendung: VIN an den Pluspol der Stromversorgung anschließen, GND an den Minuspol der Stromversorgung anschließen; P+ an den Pluspol der Motorstromversorgung anschließen, P- an den Minuspol der Motorstromversorgung anschließen; M + M- sind an beiden Enden des Motors angeschlossen. Nach dem Einschalten blinkt D1 dreimal, D2 ist aus, M+ Ausgang positiv, M- Ausgang negativ, Motor läuft vorwärts; Nach einer Zeitverzögerung T1 ist D2 an, M+ Ausgang negativ, M- Ausgang positiv, Motor dreht sich rückwärts; Nach einer Zeitverzögerung T2 ist D2 aus, M+ Ausgang positiv, M- Ausgang negativ, Motor läuft vorwärts; Und so weiter. T1: Vorwärtsverzögerungszeit des Motors, Standard 0,1–5000 Sekunden, einstellbar (Schritte 0,1 Sekunden). T2: Rückwärtsverzögerungszeit des Motors, Standard 0,1–5000 Sekunden, einstellbar (Schritte 0,1 Sekunden). Mit der Einstellung „Mehrere Zeiteinstellungen“ beträgt die maximale Verzögerung bis zu 40.000 Sekunden. Einrichtung: Nach dem Einschalten blinkt D1 dreimal: Betriebsmodus. D2 an: Rückwärtslauf. D2 aus: Vorwärtslauf. Taste 2 Sekunden lang gedrückt halten: D1 an: Einrichtungsmodus. D2 aus: Vorwärts-Einrichtungsmodus. Im Vorwärts-Einrichtungsmodus die Taste zweimal hintereinander drücken: D1 aus: Standby-Timer-Modus. Im Standby-Timer-Modus die Taste drücken, um die Zeitmessung zu starten (Zeitmessungsmodus). D1 blinkt: Zeitmessung läuft (Zeitmessungsmodus). Taste erneut drücken, um die Zeitmessung zu stoppen (Zeitmessungsmodus verlassen). Die Blinkdauer von D1 entspricht der Vorwärtszeit (T1). Taste 2 Sekunden lang gedrückt halten. Sekunden, D2 an, in den Rückwärts-Setup-Modus wechseln. Im Rückwärts-Setup-Modus die Taste zweimal hintereinander drücken, D1 aus, in den Standby-Timer-Modus wechseln. Im Standby-Timer-Modus die Taste drücken, um die Zeitmessung zu starten (Zeitmessungsmodus). D1 blinkt, wenn die Zeitmessung läuft (Zeitmessungsmodus). Die Taste erneut drücken, um die Zeitmessung zu stoppen (Zeitmessungsmodus verlassen). Die blinkende Zeit von D1 ist die Rückwärtszeit (T2). Vorwärtszeit (T1) und Rückwärtszeit (T2) sind nun eingestellt. Im Arbeitsmodus neu einschalten. Hinweis: Bitte beachten Sie, dass die neue und die alte Version dieses Produkts nach dem Zufallsprinzip versendet werden. Stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen.
