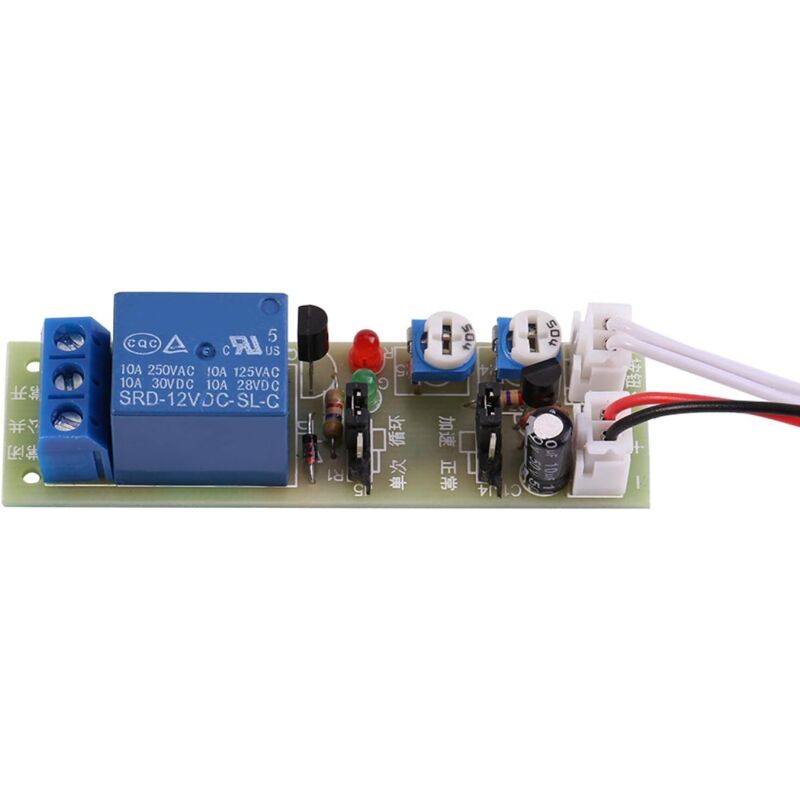

Dc 5v/12v/24v Relaismodul Mit Einstellbarer Zykluszeit, Ein-/ausschaltverzögerung, Timermodul, A

Allgemeine Beschreibung Dieses Zeitverzögerungsrelaismodul ermöglicht die präzise Zykluszeitsteuerung mit zwei Betriebsmodi: Einzelbetrieb (einmalig) und zyklischer Betrieb. Es eignet sich ideal für die Steuerung wiederholter Ein-/Ausschaltvorgänge, wie z. B. bei der Funktionsprüfung von Geräten. Dank des großen einstellbaren Zeitbereichs lassen sich die Zeitpläne einfach an Ihre Bedürfnisse anpassen. Technische Daten: Typ: DC 5 V, 0–15 min / DC 5 V, 0–60 min / DC 12 V, 0–15 min / DC 12 V, 0–60 min / DC 24 V, 0–15 min / DC 24 V, 0–60 min (optional) Max. Belastbarkeit: 10 A 250 V AC, 10 A 30 V DC Abmessungen: 70 x 20 mm (2,75 x 0,78 Zoll) Zeitfehler: < 2 % Installation: Einzelbetrieb (Jumper OP3): Das Modul wird eingeschaltet. Beim Aktivieren des Relais wird die Verzögerung T1 aktiviert und das Relais deaktiviert. Zyklischer Modus (Jumper OP4): Das Modul ist eingeschaltet. Sobald das Relais aktiviert wird, wird die Verzögerung T1 aktiviert und das Relais deaktiviert. Anschließend wird das Relais durch die Verzögerung T2 wieder aktiviert. Dieser Zyklus wiederholt sich. Anwendung: Um die Zeit schnell einzustellen, messen Sie die Spannung (Uc) am Widerstand. Beispiel: Bei einem 5-V-Modul mit 15 Minuten Verzögerung und einer Spannung von Uc = 2 V berechnet sich die Zeit wie folgt: Zeit = (Uc / 5 V) × 15 min = 6 min. Weitere Informationen: Lieferumfang: 1 Zeitverzögerungsrelais-Modul.
