Dc 5v 2,1a Laden/entladen/laden/batterieschutz/anzeigemodul 3,7v 4,2v Lithium-batterie

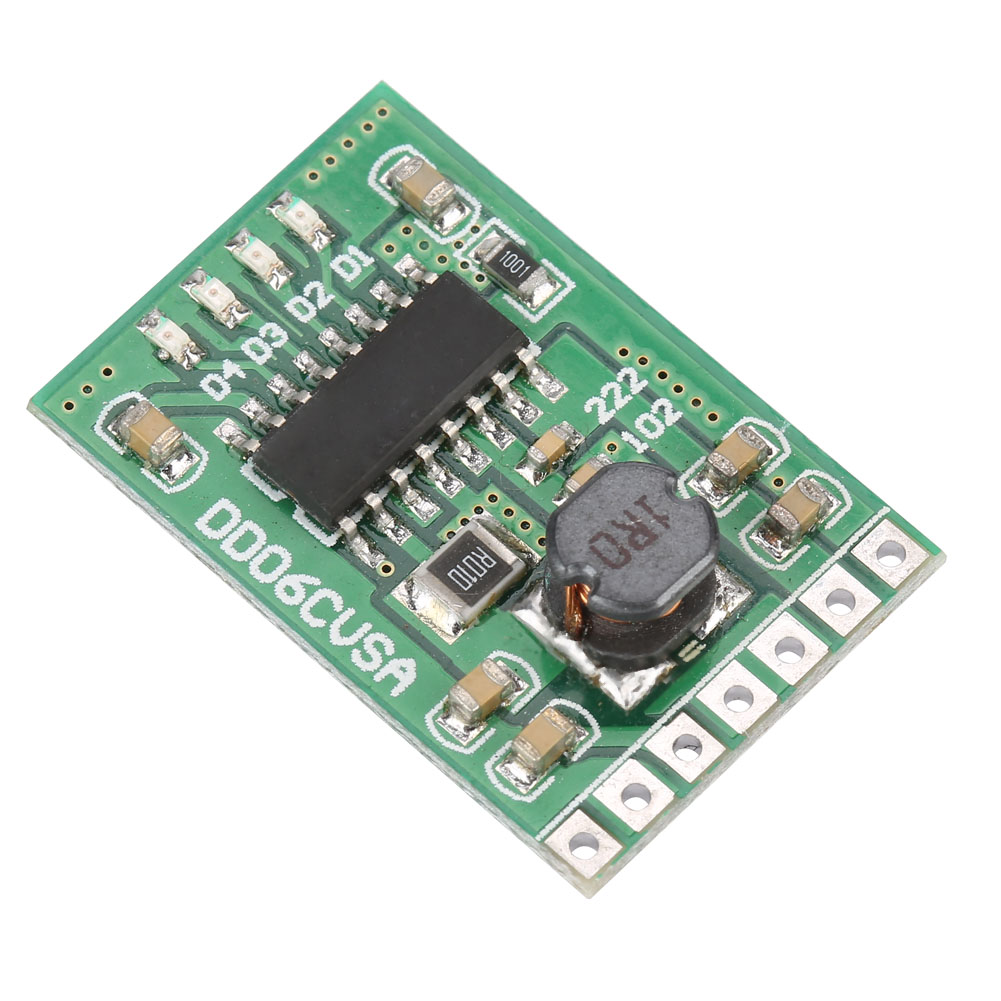

1. 4-in-1-Lade-/Entlademodul mit Lithium-Akkuschutz und Akkuanzeige – Spezifikationen: Ladespannung: DC 4,5–5,2 V (empfohlen: DC 5 V), Ladestrom: 0–2,1 A, Ruhestrom beim Laden: 100 µA, Ladespannung: 4,2 V ± 1 %, Entladestrom: 0–3,5 A, Ruhestrom beim Entladen: 50 µA, Entladewirkungsgrad: max. 96 %, Ausgangsspannung: 5 V, Ausgangsstrom: 0–2,1 A, Betriebstemperatur: -20 bis 85 °C, Abmessungen: 26,7 × 18,1 × 5,7 mm, Gewicht: 1,9 g. Mit Akkuschutzfunktionen (keine zusätzliche Akkuschutzplatine erforderlich): Überstromschutz (OCP), Überspannungsschutz (OVP), Kurzschlussschutz (SCP), Übertemperaturschutz (OTP). Pinbelegung: VIN: Ladeanschluss +, GND: Ladeanschluss -, BAT: Akkuanschluss +, GND: Akkuanschluss -, GND: Ausgang Anschluss – VOUT: Ausgangsanschluss + KEY: Ausgangstriggeranschluss (Low-Impuls-Trigger) Anwendung: 1. Im Entlademodus (im Lademodus ist die KEY-Funktion deaktiviert): Einmaliges Drücken der KEY-Taste schaltet den Ausgang ein; zweimaliges Drücken der KEY-Taste schaltet den Ausgang aus. 2. Beim erstmaligen Anschließen einer Last schaltet sich der Ausgang automatisch ein. Bei einer Last unter 50 mA schaltet sich der Ausgang nach 30 Sekunden ab; bei einer Last über 50 mA bleibt der Ausgang dauerhaft eingeschaltet.
