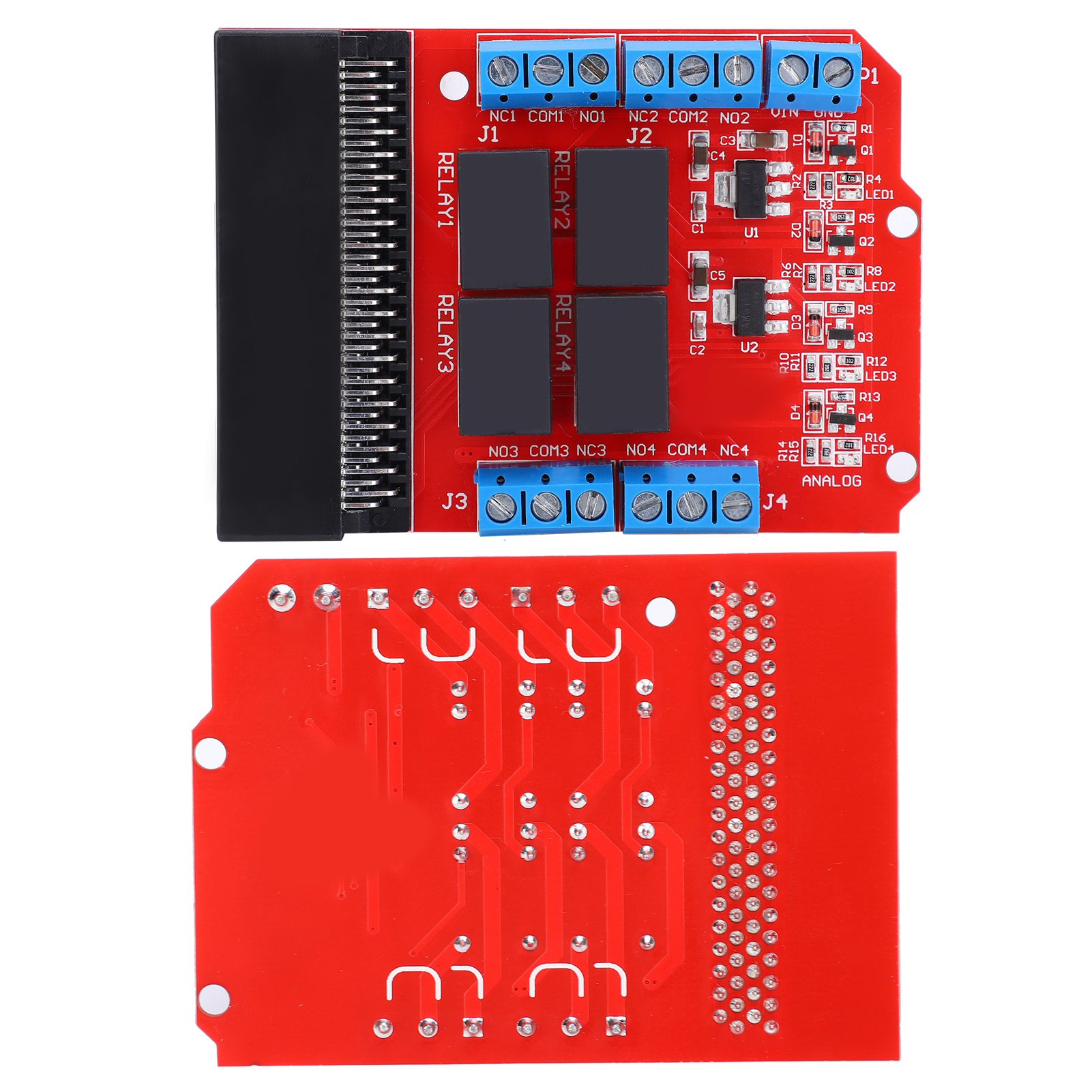

Dc 5v Relaismodul-erweiterungsplatine, 4-kanal-trigger-steuerpanel Für Diy-entwicklung

1. Das Modul verfügt über vier Relaiskanäle, die jeweils unabhängig voneinander getriggert und verzögert werden können, ohne sich gegenseitig zu beeinflussen. 2. Das Relaismodul besitzt Standardschnittstellen und kann direkt von einem Mikrocontroller gesteuert werden. 3. Die vier Relaiskanäle sind mit LED-Anzeigen ausgestattet, die den Betriebszustand der Erweiterungsplatine jederzeit anzeigen. 4. Das Relaismodul kann als DIY-Entwicklungsboard verwendet werden. Die Bedienung ist denkbar einfach: Stecken Sie das Entwicklungsboard einfach in die Erweiterungsplatine und legen Sie die Spannung an. 5. Das Modul ist kompakt und klein. Durch das Stapeln mehrerer Relaismodule lassen sich weitere Kanäle hinzufügen. Artikeltyp: Relaismodul; Material: Kunststoffplatine; Verwendungszweck: DIY-Entwicklungsboard; Kompatibilität: Micro:bit-Entwicklungsboard; Eingangsspannung: 5 V DC; Betriebsmodus: Effektiv (hohe Stufe); Kontaktkapazität: 120 V AC/3 A; 24 V DC/3 A; Anleitung: Stecken Sie zum Betrieb einfach das Micro:bit-Entwicklungsboard in die Relais-Erweiterungsplatine und legen Sie 5 V DC an den VIN/GND-Anschluss des Relais an. Das 4-Kanal-Relais auf der Erweiterungsplatine ist hochpegelwirksam. Die Steueranschlüsse des 4-Kanal-Relais sind jeweils mit P4, P3, P7 und P6 des Micro:bit-Entwicklungsboards verbunden. Zum Schalten des 4-Kanal-Relais genügt es, die Pegel von P4, P3, P7 und P6 zu steuern. 1 x 4-Kanal-5V-Relaismodul
