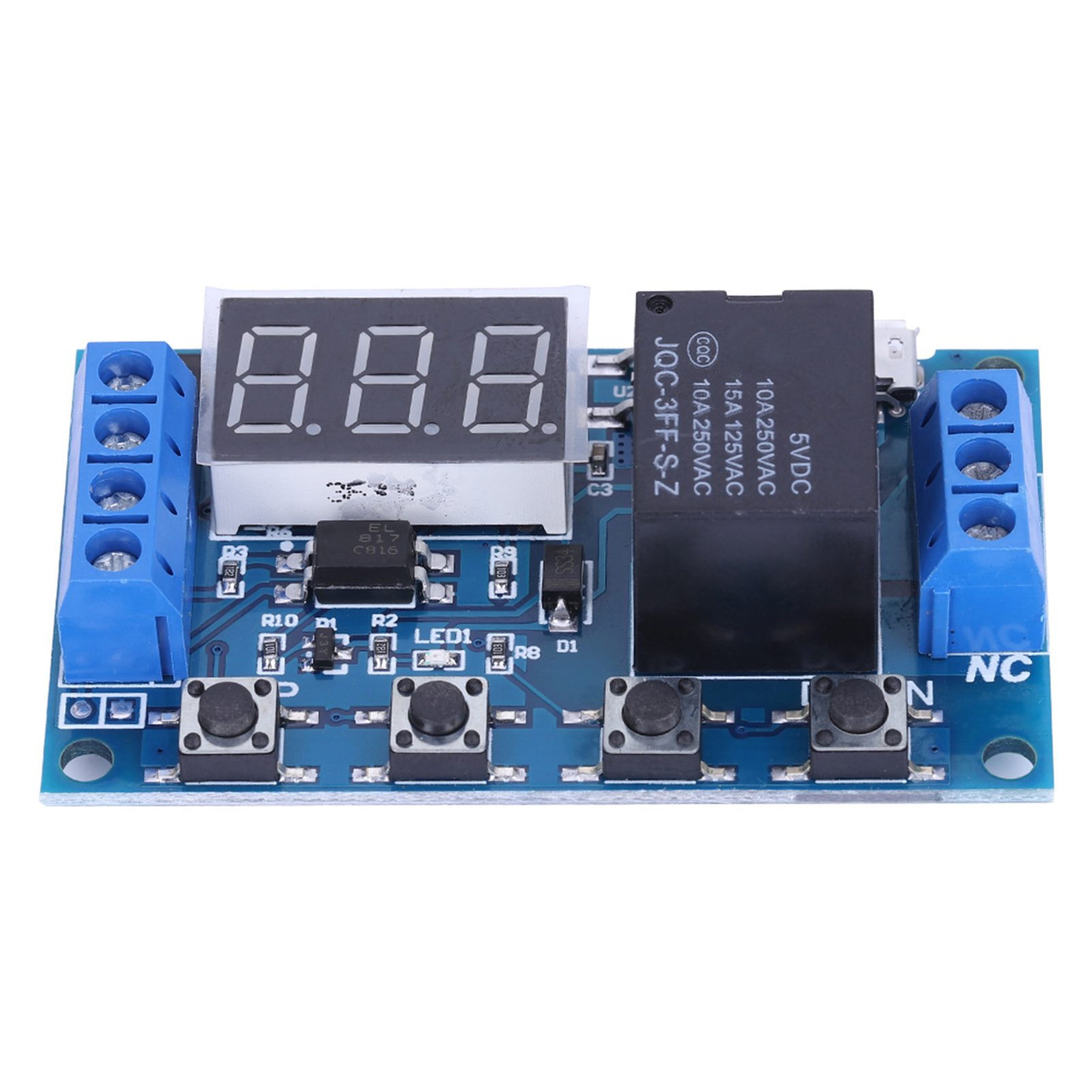

Dc 6v30v Triggerverzögerungs-ein/aus-timer-relais-schaltmodul Mit Digitaler Led-anzeige, Micro-usb 5v

1. Breiter DC-Spannungsbereich von 6 V bis 30 V, unterstützt Micro-USB 5,0 V für hohe Benutzerfreundlichkeit. 2. Verpolungsschutz und Not-Aus-Taste. 3. Energiesparmodus: Das Display schaltet sich nach 5 Minuten Inaktivität automatisch ab und kann durch Drücken einer beliebigen Taste wieder aktiviert werden. 4. Individuell einstellbare OP-, CL- und LOP-Parameter werden gespeichert. 5. Alle Einstellungen bleiben bei Stromausfall erhalten. Eigenschaften: Breiter DC-Spannungsbereich von 6 V bis 30 V, unterstützt Micro-USB 5,0 V für hohe Benutzerfreundlichkeit. Übersichtliche, einfache und leistungsstarke Benutzeroberfläche, leicht verständlich und für nahezu alle Anforderungen geeignet. Verpolungsschutz und Not-Aus-Taste. Energiesparmodus: Das Display schaltet sich nach 5 Minuten Inaktivität automatisch ab und kann durch Drücken einer beliebigen Taste wieder aktiviert werden. Sie können verschiedene OP-, CL- und LOP-Parameter einstellen. Diese Parameter sind voneinander unabhängig und werden jeweils gespeichert. Alle eingestellten Parameter werden bei einem Stromausfall automatisch gespeichert. Mit optischer Kopplungsisolierung, verbesserter Störfestigkeit und Leiterplatte in Industriequalität. Spezifikationen: Spannung: 6 V ~ 30 V (unterstützt Micro-USB 5,0 V), Triggersignalquelle: Hochspannungstrigger (3,0 V ~ 24 V), Signalmasse und Systemmasse sind nicht verbunden, um die Störfestigkeit des Systems zu verbessern (können aber verbunden werden). Belastbarkeit: DC 30 V 5 A, AC 220 V 5 A, Ruhestrom: 20 mA, Betriebsstrom: 50 mA, Betriebstemperatur: -40 °C ~ 85 °C, Größe: ca. 6,2 x 3,8 x 1,7 cm / 2,44 x 1,49 x 0,67 Zoll Zeitbereich: 0,1 Sekunden bis 999 Minuten (stufenlos einstellbar) Anleitung: Betriebsmodus: P1: Nach dem Auslösesignal ist der Schalter für die Zeit „OP“ verbunden und wird dann getrennt. Innerhalb der Zeit „OP“ gilt Folgendes: P1.1: Bei erneutem Auslösesignal ist das Signal ungültig. P1.2: Bei erneutem Auslösesignal wird die Zeitmessung neu gestartet. P1.3: Bei erneutem Auslösesignal wird der Schalter getrennt und die Zeitmessung gestoppt. P-2: Nach dem Auslösesignal ist der Schalter für die Zeit „CL“ getrennt, dann für die Zeit „OP“ verbunden und nach Ablauf der Zeitmessung wieder getrennt. P3.1: Nach dem Auslösesignal ist der Schalter für die Zeit „OP“ verbunden, dann für die Zeit „CL“ getrennt und tritt in eine Schleife ein. Bei einem Auslösesignal während der Schleife wird der Schalter getrennt und die Zeitmessung gestoppt. Die Anzahl der Schleifen (LOP) kann eingestellt werden. P3.2: Nach dem Einschalten ist kein Auslösesignal erforderlich; der Schalter ist für die Zeit „OP“ verbunden. Die Verbindung wird für die Zeit „OP“ hergestellt, anschließend für die Zeit „CL“ getrennt und eine Schleife gestartet. Die Schleifenanzahl (LOP) kann über P-4 (Signalhaltefunktion) eingestellt werden. Bei einem Triggersignal wird die Zeitmessung zurückgesetzt, der Schalter bleibt jedoch verbunden. Sobald das Signal verschwindet, wird die Verbindung nach der Zeit „OP“ getrennt. Während der Zeitmessung wird die Zeitmessung bei einem Signal zurückgesetzt. OP: Verbindungszeit. CL: Trennungszeit. LOP: Schleifenanzahl (1–999, „---“ bedeutet unendlich viele Schleifen). Alle oben genannten Parameter sind voneinander unabhängig, werden aber in allen Modi verwendet. Beispiel: Wenn die OP-Zeit in P1.1 auf 5 Sekunden eingestellt ist und dann zu P1.2 gewechselt wird, beträgt die OP-Zeit in P1.2 ebenfalls 5 Sekunden. Durch Drücken der SET-Taste auf der Hauptschnittstelle (Anzeige 000) werden OP (CL, LOP) und die zugehörige Zeit angezeigt. Im OP-Modus (z. B. P1.1, P1.2, P1.3) werden durch Drücken der SET-Taste nur OP und die zugehörige Zeit angezeigt. Im Modus OP, CL, LOP (z. B. P3.1, P3.2) Drücken Sie die SET-Taste, um OP, CL, LOP und die zugehörige Zeit anzuzeigen. Nach dem Einstellen des Modus drücken Sie die SET-Taste auf der Hauptschnittstelle, um die Parameter des aktuellen Modus zu überprüfen. So wählen Sie den Zeitbereich: Nachdem Sie die Parameter im Auswahlmodus der Schnittstelle eingestellt haben, drücken Sie die STOP-Taste, um den Zeitbereich auszuwählen: XXX. Leuchtet die letzte Dezimalstelle, beträgt der Zeitbereich 1 Sekunde bis 999 Sekunden. XX.X. Leuchtet die vorletzte Dezimalstelle, beträgt der Zeitbereich 0,1 Sekunden bis 99,9 Sekunden. XXX. Leuchten alle Dezimalstellen, beträgt der Zeitbereich 1 Minute bis 999 Minuten. Beispiel: Wenn Sie OP auf 3,2 Sekunden einstellen, leuchtet die vorletzte Stelle auf und es wird 03.2 angezeigt. So stellen Sie die Parameter ein: 1. Stellen Sie den Betriebsmodus sicher. 2. Halten Sie auf der Hauptschnittstelle (nach dem Einschalten blinkt der aktuelle Modus, dann wird die Hauptschnittstelle angezeigt) die SET-Taste 2 Sekunden lang gedrückt, um in die Modusauswahl zu gelangen. 1. Drücken Sie die AUF- und AB-Taste, um den Modus (P1.1~P-4) auszuwählen. 2. Nach der Modusauswahl drücken Sie kurz die SET-Taste, um den entsprechenden Parameter einzustellen. Der einzustellende Pa
