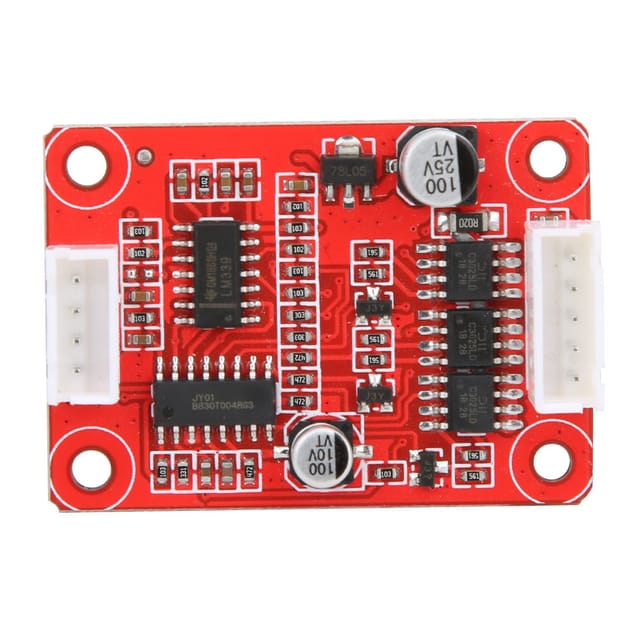

Dc 7,5v-18v 30w Bürstenloser Motor Steuer-/ansteuerplatine

Willkommen in unserem Shop! Wir präsentieren Ihnen unsere bürstenlose Motorsteuerplatine – ein Produkt, das Leistung und Schutz für Ihre Motorisierungsprojekte vereint. Diese Steuerung verfügt über eine Sanftgleichrichtungsfunktion, Überstromschutz und Verpolungsschutz. Die Motordrehzahl lässt sich von 5 bis 100 % regeln. Ein Potentiometer dient zur Drehzahleinstellung. Die Steuerplatine kann außerdem die Drehrichtung des Motors steuern. Technische Daten: Produkttyp: Motorsteuerplatine Betriebsspannung: DC 7,5 V bis 18 V Betriebsstrom: ≤ 3 A Drehzahlspannung: 0,25 V bis 5 V Drehzahlbereich: 5 % bis 100 % Antriebsleistung: 30 W Verdrahtungshinweise: 1. Steueranschlussklemme: 5V: Ausgangsspannung der Steuerplatine, verwendet mit einem externen Drehzahlpotentiometer (bei Nichtverwendung leer lassen) ZF: Anschlussklemme zur Steuerung der Drehrichtung des Motors. Durch Erdung oder Anlegen von 5 V kann die Drehrichtung des Motors geändert werden (kann frei gelassen werden, in diesem Fall ist die Drehrichtung festgelegt) VR: Drehzahlsignaleingang, Spannung von 0,25 V bis 5 V (bei einer Motorspannung unter 0,25 V dreht sich der Motor nicht) GND: Gemeinsamer Steueranschluss 2. Ausgänge: Power +: Pluspol des Netzteils anschließen, Spannung von 7,5 V bis 18 V Power -: Masse des Netzteils, Minuspol des Netzteils anschließen MA / U: Drei Drähte des Motors anschließen MB / V: Drei Drähte des Motors anschließen MC / W: Drei Drähte des Motors anschließen Lieferumfang: 1 x Steuerplatine für bürstenlose Motoren 1 x Drehzahlregler mit Plus- und Minusschalter 1 x 5-poliges Ausgangssteuerkabel (Farbe zufällig) Hinweis: Um den Motor effektiver und effizienter anzusteuern, haben wir ihn in zwei Spezifikationen (programmierbar) unterteilt: 1. 1. 12-V-Standard, Betriebsspannungsbereich 7,5 V bis 18 V, maximale Drehzahl 3000 U/min 2. 12-V-Hochgeschwindigkeitsversion, Betriebsspannungsbereich 7,5 V bis 18 V, maximale Drehzahl bis zu 50.000 U/min
