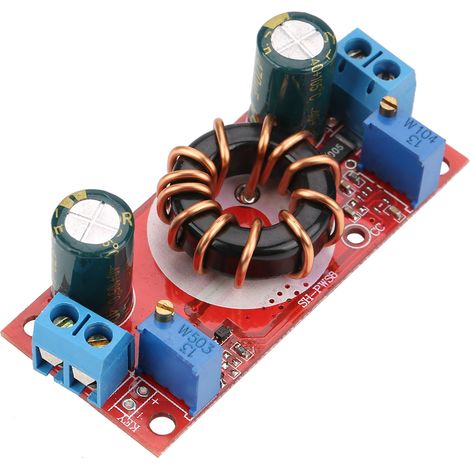

Dc-dc 4-32v Auf 1,2-32v Abwärtswandlermodul, Einstellbare Cc-cv-spannung

Willkommen in unserem Shop! Entdecken Sie unser geregeltes, nicht isoliertes DC-Leistungswandlermodul, das für eine lange Lebensdauer ausgelegt ist. Dieses Hochleistungsmodul bietet eine extrem stabile Ausgangsspannung und wandelt eine Eingangsspannung von 4–32 V DC in eine einstellbare Ausgangsspannung von 1,2–32 V DC um. Dank seiner hochwertigen Komponenten erreicht es einen maximalen Wirkungsgrad von bis zu 98 %. Es ist mit Klemmenblöcken für eine einfache und bequeme Verdrahtung ausgestattet. Zu seinen Hauptmerkmalen gehören Konstantspannungs- (CV) und Konstantstromregelung (CC) sowie ein integrierter Kurzschlussschutz. **Detaillierte Spezifikationen:** * **Typ:** Nicht isoliertes synchrones gleichgerichtetes Abwärtswandlermodul. * **Eingangsspannung:** 4–32 V (absolute Grenze: 36 V). * **Ausgangsspannung:** Stufenlos einstellbar von 1,2 V bis 32 V. * **Minimale Eingangs-/Ausgangsspannungsdifferenz:** 1 V (die Eingangsspannung muss höher als die Ausgangsspannung sein). * **Ausgangsstrom:** 0–10 A (für den Dauerbetrieb bis zu 6 A bei natürlicher Kühlung empfohlen, maximale Temperatur: 60 °C. Bei hohen Umgebungstemperaturen die Nennwerte reduzieren). * **Konstanter Ausgangsstrom einstellbar von 0,3 A bis 10 A. Betriebstemperatur: -40 °C bis +85 °C. Frequenz: 150 kHz. Maximaler Wirkungsgrad: 98 % (abhängig von Eingangs-/Ausgangsspannung, Stromstärke und Spannungsdifferenz). Kurzschlussschutz: Ja (Stromstärke ist auf den eingestellten Konstantstromwert begrenzt). Verpolungsschutz am Eingang: Nein. Fügen Sie bei Bedarf eine Diode in Reihe am Eingang hinzu. Rückstromschutz am Ausgang: Nein. Fügen Sie bei Bedarf eine Diode in Reihe am Eingang hinzu. * **Gewicht:** Ca. 30 g. **Lieferumfang:** 1 x Konvertermodul. **Spannungs- und Stromeinstellung:** 1. **Ausgangsspannung einstellen:** Stellen Sie die gewünschte Ausgangsspannung mithilfe des Konstantspannungspotentiometers (CV) ein, abhängig von der Ladespannung der Batterie oder der Spannung der in Reihe geschalteten LEDs (Einstellung ohne Last). 2. **Konstantstromwert einstellen:** Drehen Sie das Konstantstrom-Potentiometer (CC) etwa 20 Umdrehungen gegen den Uhrzeigersinn. Schließen Sie anschließend die Last mit einem Amperemeter in Reihe an und stellen Sie den gewünschten Stromwert am CC-Potentiometer ein. Verwenden Sie nicht die Kurzschlussmethode, um den Konstantstromwert direkt einzustellen. *Hinweis: Bei der Einstellung des Konstantstroms muss die Ausgangsspannung größer als 1,2 V sein; andernfalls ist die Konstantstromfunktion nicht aktiv.*
