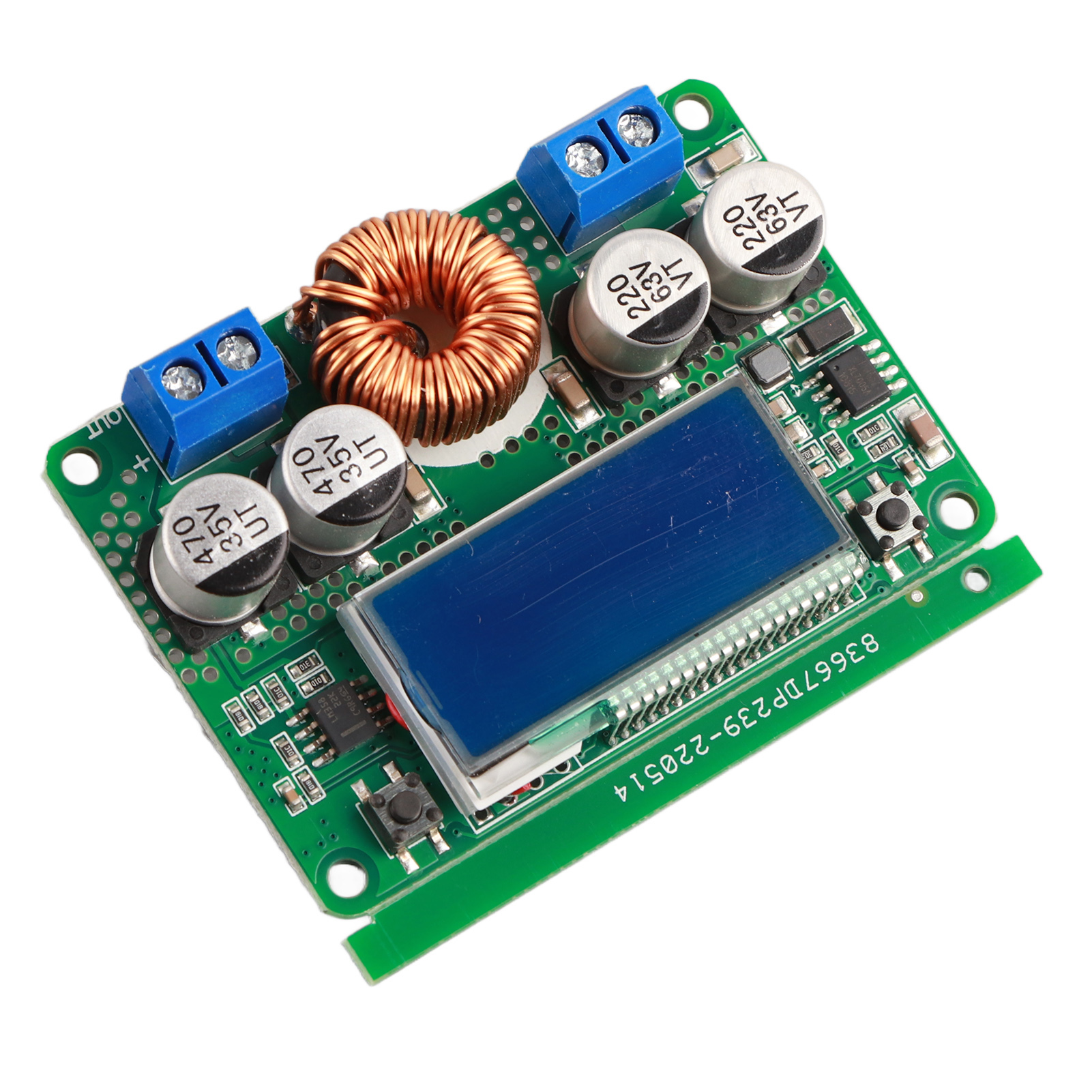

Dc-dc 8-60 V - 3-32 V, Max. 7 A, Einstellbares Abwärtsnetzteilmodul Mit Gehäuse

1. Mit transparentem Acrylgehäuse für einfaches Ablesen und gleichzeitigen Schutz des Moduls. 2. LCD-Display zur gleichzeitigen Anzeige von Spannung und Stromstärke. 3. Spannungseinstellung per Knopfdruck: Linker Knopf zur Spannungsreduzierung, rechter Knopf zur Spannungserhöhung. Einmaliges Drücken ändert die Spannung in 0,04-V-Schritten; länger als 1 Sekunde gedrückt halten für schnelle Spannungsanpassung. 4. Ausgelegt für 100.000 Betätigungen; im Vergleich zu ähnlichen Potentiometern zur Spannungsregelung komfortabler und schneller. 5. Nur als Abwärtswandler verwendbar; Eingangsspannung muss mindestens 1 V höher als die Ausgangsspannung sein. Im Vergleich zu ähnlichen Potentiometern ist die Spannungsregelung bequemer und schneller. Es kann nur als Abwärtswandler verwendet werden, und die Eingangsspannung sollte mindestens 1 V höher als die Ausgangsspannung sein. Technische Daten: Eingangsspannung: DC 8 V ~ 60 V (Empfohlen: bis 55 V, Eingangsspannung muss mindestens 1 V über der Ausgangsspannung liegen) Ausgangsspannung: DC 3 V ~ 32 V, stufenlos einstellbar (Speichert die zuletzt eingestellte Spannung automatisch) Ausgangsstrom: Max. 7 A (Empfohlen: bis 5 A, Wärmeableitung beachten.) Genauigkeit: 1 %, Spannung dreistellig, Strom zweistellig, Einheit: Ampere (A) Verpolungsschutz: Ja Kurzschlussschutz: Ja Wirkungsgrad: Max. 95 % Lastregelung S(I): ≤ 0,8 % Spannungsregelung S(U): ≤ 0,8 % Abmessungen: 62 x 44 x 18 mm Gewicht: 67 g Spannungskalibrierung: Im ausgeschalteten Zustand ohne Last die linke Taste gedrückt halten, um das Netzteil einzuschalten. Nach dem Drücken der Taste blinkt die Spannungsanzeige. Messen Sie nun mit einem Multimeter die Ausgangsspannung. Stellen Sie mit den Tasten links und rechts den angezeigten Spannungswert des Moduls auf den Wert des Multimeters ein. Beispiel: Bei einer Multimetermessung von 12,6 V zeigt das Modul 12,6 V an. Die Einstellung wird nach drei Sekunden automatisch gespeichert. Nach dem Neustart ist die Spannungskalibrierung abgeschlossen. Die Kalibrierungsabweichung sollte innerhalb von 0,04 V liegen. Bei größeren Abweichungen wiederholen Sie die Kalibrierung. Stromkalibrierung: Schließen Sie nach der Spannungskalibrierung die Last an und messen Sie den Strom mit einem Multimeter. Schalten Sie die Stromversorgung aus. Halten Sie die rechte Taste gedrückt und schalten Sie die Stromversorgung wieder ein. Lassen Sie die Taste los. Die Stromanzeige blinkt. Stellen Sie mit den Tasten links und rechts den angezeigten Stromwert des Moduls auf den Wert des Multimeters ein. Beispiel: Bei einer Multimetermessung von 1,8 A zeigt das Modul 1,8 A an. Die Einstellung wird nach drei Sekunden automatisch gespeichert. Nach dem Neustart ist die Stromkalibrierung abgeschlossen. Lieferumfang: 1 x Abwärtswandler-Bausatz, 1 x Acrylgehäuse. Hinweis: Falls das Modul zum Laden verwendet wird, trennen Sie nach dem Ladevorgang bitte zuerst den Batterieanschluss und anschließend den Eingang, um eine Beschädigung des Moduls durch Rückstrom zu verhindern. Alternativ kann am Ausgang eine Diode zur Verhinderung von Rückstrom eingebaut werden.
