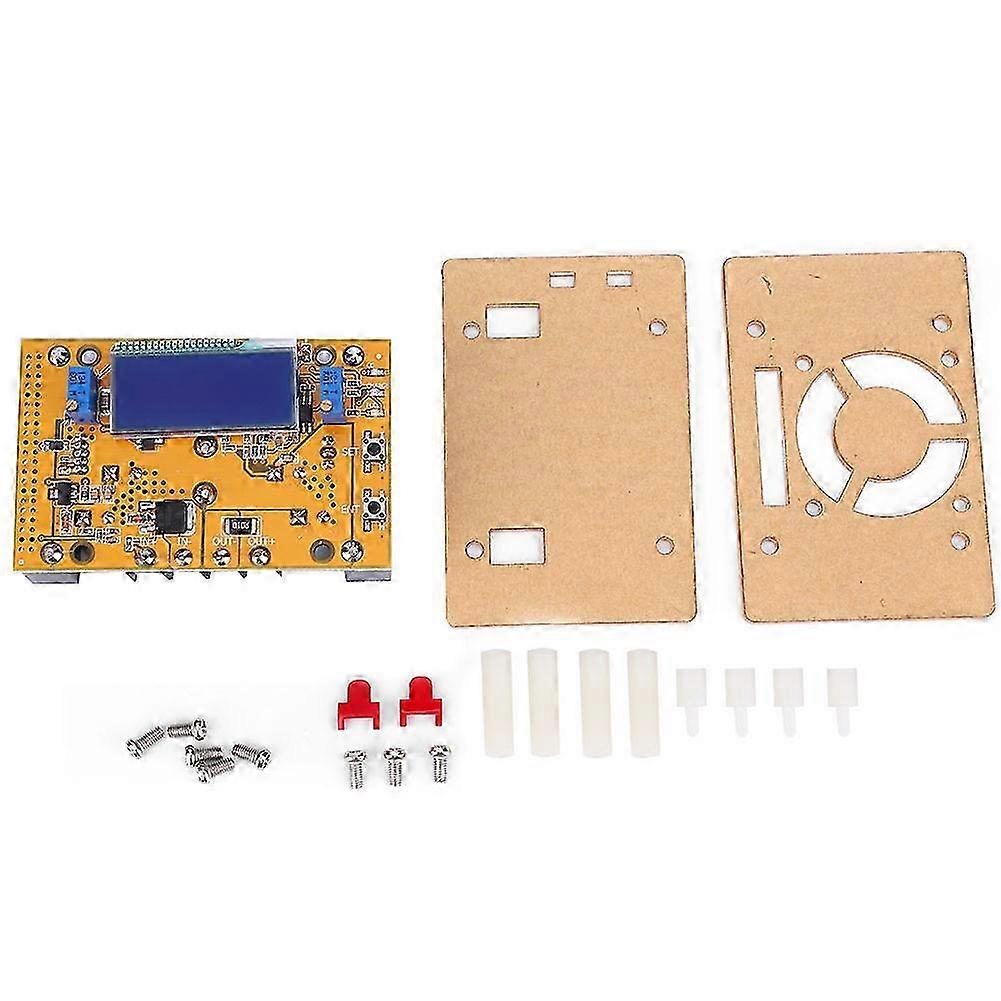

Dc/dc-abwärtsreglermodul Mit Einstellbarer Spannung Und Stromstärke, Duales Lcd-display Für Elektrische Geräte

Willkommen in unserem Shop! Das einstellbare Abwärtsspannungswandlermodul Modell WD3610 bietet eine zuverlässige und vielseitige Lösung für Ihre Elektronikprojekte. Dieses Modul verfügt über einen Überstromschutz, ein klares und robustes LCD-Display und ist mit hochwertigen elektronischen Bauteilen gefertigt, um eine lange Lebensdauer zu gewährleisten. **Hauptmerkmale:** - Präzise Einstellung der Ausgangsspannung mit gut lesbarem LCD-Display. - Kurzschluss- und Verpolungsschutz am Eingang für erhöhte Sicherheit. - Kann als Batterieladegerät oder als Konstantstrom-LED-Treiber verwendet werden. - Inklusive Zubehörtasche für eine schnelle und einfache Montage. **Technische Daten:** - Eingangsspannung: 7 V bis 36 V - Ausgangsspannung: 2 V bis 32 V, einstellbar (nur im Abwärtswandlerbetrieb nutzbar; die Eingangsspannung muss mindestens 1 V höher als die Ausgangsspannung sein) - Ausgangsstrom: Einstellbar, maximal 10 A (Empfohlen unter 8 A; bei einem Betrieb unter 5 A oder 70 W ist natürliche Kühlung ausreichend; darüber hinaus muss die Wärmeabfuhr verbessert werden. Für die Konstantstromregelung ist eine Ausgangsspannung von über 2 V erforderlich.) - Ausgangsleistung: maximal 150 W (Empfohlen unter 100 W; reduzieren Sie die Leistung bei großen Spannungsdifferenzen.) - Betriebstemperatur: -20 °C bis +75 °C (überwachen Sie die Temperatur des Leistungstransistors und verbessern Sie gegebenenfalls die Wärmeabfuhr.) - Genauigkeit: 0,01 V, 0,01 A, 3-stellige Anzeige, Stromeinheit in A - Wirkungsgrad: bis zu 95 % - Kurzschlussschutz: Ja (im Konstantstrommodus entspricht der Schutzwert dem eingestellten Konstantstrom) - Verpolungsschutz am Eingang: Ja - Rückstromschutz am Ausgang: Nein (für das Laden der Batterie eine Diode hinzufügen!) - Montage: Acrylplatte auf beiden Seiten, 8 Abstandshalter, 8 x 3 mm Schrauben - Anschluss: Klemmenblock oder Lötpunkte, „IN“ für Eingang, „OUT“ für Ausgang - Modulgröße: ca. 80 x 53 x 35 mm / 3,1 x 2,1 x 1,4 Zoll **Kalibrierung:** Dieses Modul verfügt über eine Kalibrierungsfunktion, um genaue Messungen zu gewährleisten. Sollten Sie eine Abweichung feststellen, führen Sie die folgenden Schritte durch (nur einmal nach der ersten Verwendung): - Spannungskalibrierung: Schalten Sie das Modul aus, halten Sie die Taste „SET“ gedrückt und schalten Sie es anschließend wieder ein. Der LCD-Bildschirm blinkt; lassen Sie „SET“ los. Verwenden Sie „SET“, um den Wert zu erhöhen, und „ENT“, um ihn zu verringern, bis Sie den korrekten Eingangsspannungswert erreicht haben. Beispiel: Bei einer Eingangsspannung von 12,65 V stellen Sie den Wert auf 12,65 V ein. Die Einstellung wird nach 2 Sekunden automatisch gespeichert, anschließend schaltet sich das Gerät aus. Die Kalibrierung ist abgeschlossen. **Besondere Hinweise:** Falls die Ausgangsspannung nach Erhalt nicht eingestellt werden kann, ist das Modul standardmäßig auf ca. 20 V eingestellt. Drehen Sie das Potentiometer ADJ-V gegen den Uhrzeigersinn (mindestens 10 Umdrehungen), bis sich der Wert ändert. Die Einstellung funktioniert dann normal. **Anzeigeeinstellung:** Mit der Taste „SET“ können Sie zwischen drei Modi wählen: - F-0: Zeigt die Ausgangsspannung an - F-1: Zeigt die Eingangsspannung an - F-2: Zeigt abwechselnd Eingangs- und Ausgangsspannung an Drücken Sie „SET“, um durch die Modi zu schalten. Die entsprechende Kontrollleuchte schaltet sich ein oder aus. Drücken Sie anschließend „ENT“, um die Einstellungen zu speichern und das Programm zu beenden. Durch Drücken von „ENT“ allein wird die LCD-Hintergrundbeleuchtung ein- oder ausgeschaltet. **Lieferumfang:** - 1 x Abwärtswandlermodul - 1 x Montagebeutel
