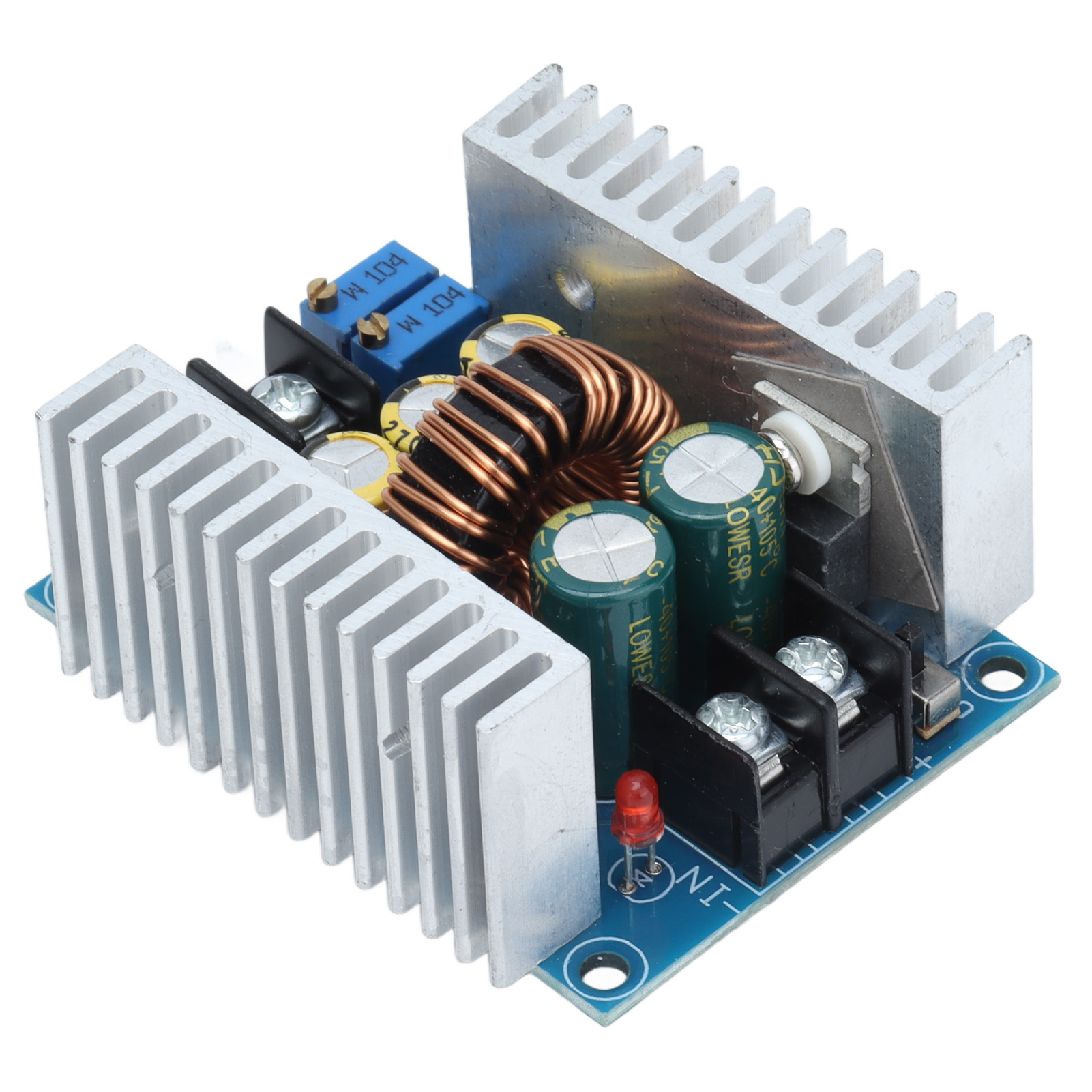

Dc/dc-abwärtswandler, 300-w-20-a-spannungsreglermodul, Spannungsreduziertransformator

1. Abwärtswandler: Dieses DC/DC-Wandlermodul verfügt über einen breiten Eingangsspannungsbereich von 6 V bis 40 V und ist daher äußerst vielseitig. 2. Präzise Einstellung: Es gewährleistet eine hohe Präzision bei der Einstellung der Ausgangsspannung und liefert einen konstanten Strom. 3. Zwei MOS-Transistoren: Ausgestattet mit zwei Hochstrom-MOS-Transistoren (75 V und 80 A) bietet es hohe Stabilität und außergewöhnliche Zuverlässigkeit. 4. Hoher Wirkungsgrad: Bei 20 A wandelt dieser Wandler 24 V mit einem Wirkungsgrad von 96 % in 12 V um. 5. Zuverlässiger Ausgang: Dank der Verwendung von hochfrequenten Elektrolytkondensatoren mit niedriger Impedanz garantiert er geringe Restwelligkeit und eine stabile Ausgangsleistung. Produkttyp: Abwärtswandler. Material: Leiterplatte (PCB). Anwendung: DC/DC-Abwärtswandler. Eingangsspannung: 6–40 V DC. Ausgangsspannung: Stufenlos einstellbar (1,2–35 V DC) und stabil unter 32 V (geeignet für Anwendungen, bei denen die Eingangsspannung höher als die Ausgangsspannung ist und nicht erhöht werden kann). Ausgangsstrom: Maximal 20 A, maximaler Dauerstrom 15 A (bei einer Temperatur des Leistungstransistors über 65 °C ist ein Lüfter zur Wärmeabfuhr erforderlich; bei hohen Ausgangsspannungen die Leistung reduzieren). Strombegrenzungsbereich: 0,2 bis 20 A (einstellbar); bei einer Modultemperatur über 65 °C ist ein Lüfter erforderlich. Minimale Potenzialdifferenz: 3 V. Betriebsfrequenz: 150 kHz. Wirkungsgrad: Bis zu ca. 96 %, abhängig von der Potenzialdifferenz und der Betriebsumgebung. Restwelligkeit: ca. 50 mV (rauschfrei), Bandbreite 20 MHz (nur als Referenzwert), gemessen bei einer Eingangsspannung von 24 V. Betriebstemperatur: -10 °C bis +75 °C (Überwachen Sie die Temperatur des Leistungstransistors im Betrieb; bei zu hoher Temperatur verbessern Sie die Wärmeableitung oder reduzieren Sie die Leistung). Drehrichtung des Potentiometers: im Uhrzeigersinn (erhöhen), gegen den Uhrzeigersinn (verringern). Kurzschlussschutz am Ausgang: Ja (sofortiger Schutz), Konstantstrom (der eingestellte Konstantstromwert kann nicht dauerhaft kurzgeschlossen werden). Anschlussart: Klemmenblock. Anwendungen: Hochleistungs-LED-Netzteil mit Konstantstrom, Laden von Lithium-Batterien (einschließlich ferroelektrischer), Laden von 4-V-, 6-V-, 12-V-, 14-V- und 24-V-Batterien, Laden von Nickel-Cadmium-Nickel-Metallhydrid-Akkus (Akkupacks), Solarmodule, Windkraftanlagen. 1 Abwärtswandler.
