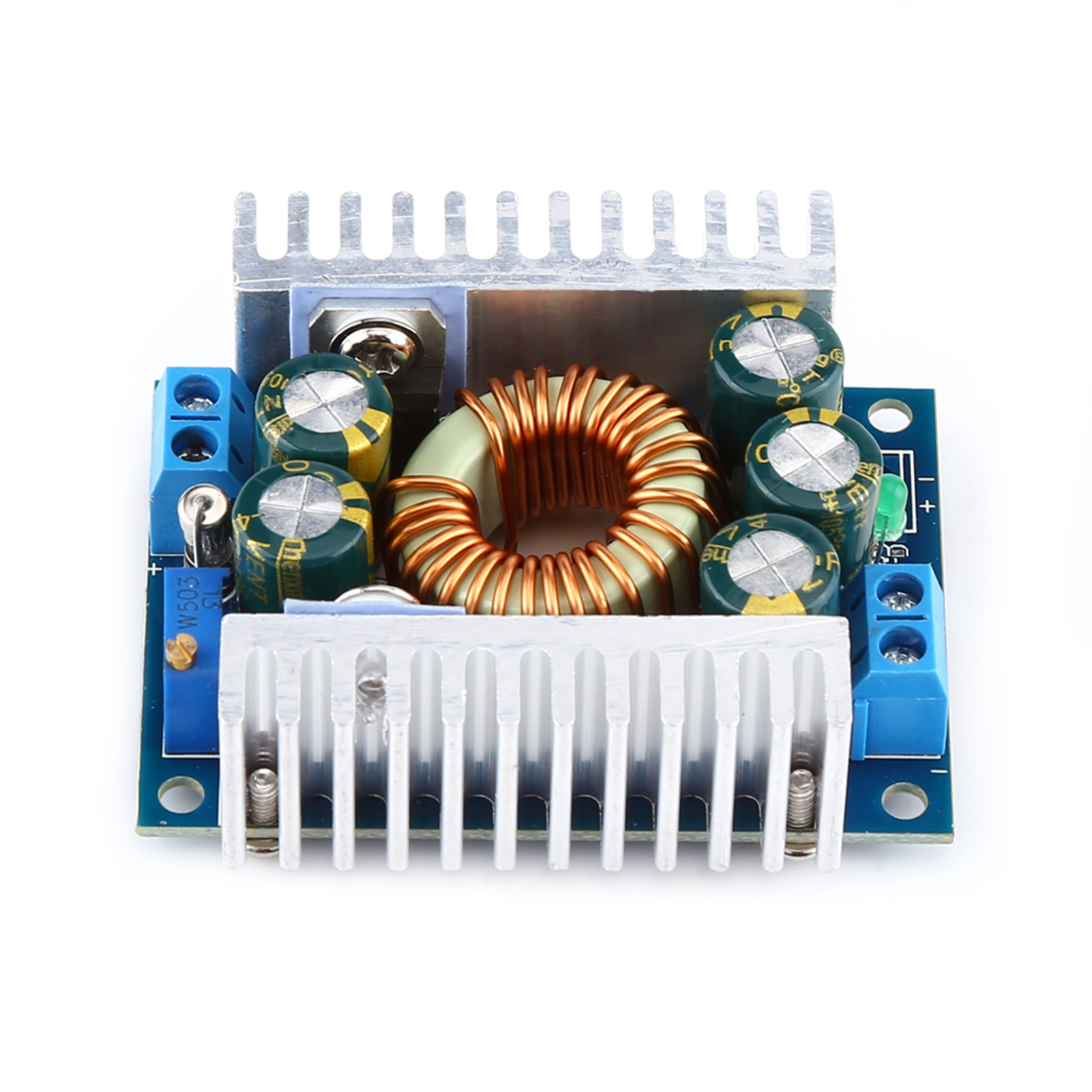

Dc-dc-abwärtswandler 4,5 V–30 V Auf 0,8 V–12 V 100 W 12 A Modul

Willkommen in unserem Shop! Entdecken Sie unser nicht-isoliertes Abwärtswandler-Modul (BUCK), das dank zweier großer Aluminium-Kühlkörper für optimale Wärmeableitung und stabile Leistung sorgt. Das Modul verfügt über fünf parallel geschaltete, niederohmige Hochfrequenzkondensatoren (470 µF/35 V), die speziell für Schaltnetzteile entwickelt wurden und die Restwelligkeit effektiv reduzieren. Ein großer 23-mm-Magnet und 1,0-mm-Kupferdraht gewährleisten einen hohen Wirkungsgrad, während zwei 50-V-MLCC-SMD-Kondensatoren und hochfrequente Elektrolytkondensatoren mit niedriger Impedanz die Restwelligkeit weiter minimieren. Dieses Modul findet breite Anwendung in Akkumulatoren, Leistungstransformatoren, selbstgebauten, einstellbaren Netzteilen, Industrieanlagen und Spannungswandlungen wie z. B. 12 V auf 3,3 V, 12 V auf 5 V, 24 V auf 5 V, 24 V auf 12 V usw. Merkmale: - Zwei große Aluminium-Kühlkörper für verbesserte Wärmeableitung und erhöhte Stabilität. - Fünf 470µF/35V-Kondensatoren parallel geschaltet, speziell für Schaltnetzteile entwickelt, um die Ausgangswelligkeit zu reduzieren. - Großer 23-mm-Magnet und 1,0-mm-Kupferdraht für einen hocheffizienten Betrieb. - LED-Anzeige auf der Platine für eine intuitive Betriebszustandsanzeige. - TVS-Diode zum Schutz vor Spannungsspitzen und zur Gewährleistung der Modulsicherheit. - Zwei 50-V-MLCC-SMD-Kondensatoren und hochfrequente Elektrolytkondensatoren mit niedriger Impedanz zur Reduzierung der Restwelligkeit am Ausgang. - Vielseitig einsetzbar: Batterien, Transformatoren, selbstgebaute, einstellbare Netzteile, Industrieanlagen, 12-V-auf-3,3-V-, 12-V-auf-5-V-, 24-V-auf-5-V-, 24-V-auf-12-V-Wandlungen usw. Spezifikationen: - Typ: Nicht isoliertes Modul (Abwärtswandler) - Eingangsspannung: 4,5 V bis 30 V - Ausgangsspannung: 0,8 V bis 30 V (stufenlos einstellbar, Standard) 5 V) - Ausgangsstrom: 0 A bis 12 A - Leistung: 100 W - Betriebstemperatur: -40 °C bis +85 °C - Frequenz: 300 kHz - Maximaler Wirkungsgrad: 95 % (der Wirkungsgrad hängt von den Eingangs-/Ausgangsspannungen, dem Strom und der Spannungsdifferenz ab) - Kurzschlussschutz: Ja (Strombegrenzung auf 14 A, Kurzschlüsse möglichst vermeiden) - Überhitzungsschutz: Ja (automatische Abschaltung des Ausgangs) - Verpolungsschutz: Nein - Anschlussart: Klemmenblöcke - Abmessungen: 60 x 51 x 22 mm / 2,36 x 2 x 0,86 Zoll Lieferumfang: - 1 x Modul Hinweis: Bitte beachten Sie, dass dieses Produkt in einer neuen oder alten Ausführung geliefert werden kann. Stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen.
