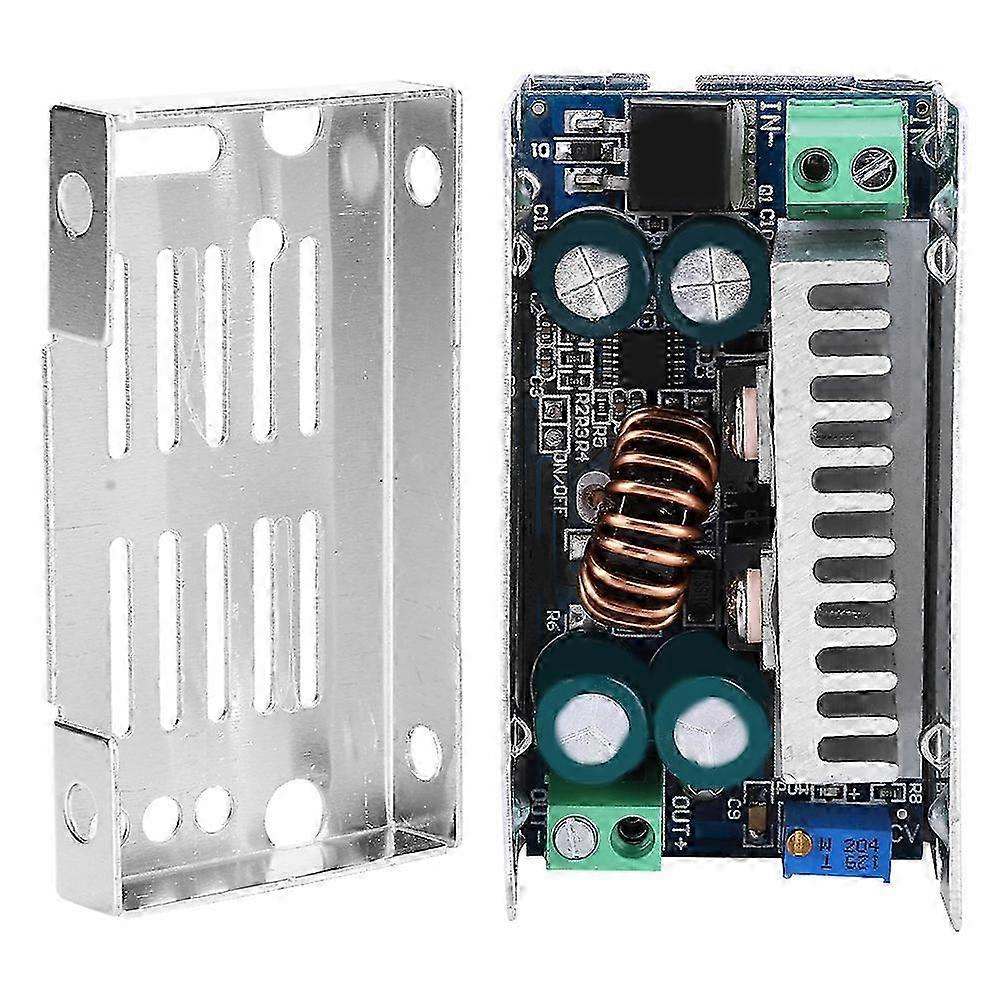

Dc/dc-abwärtswandler 48 V/36 V Auf 24 V/19 V/15 V/12 V/9 V/5 V/3 V, Synchroner Spannungsregler, Netzteil 15 A

Willkommen in unserem Shop! DC-DC-Abwärtswandlermodul, nicht isoliert, mit Synchrongleichrichtung für optimale Effizienz. **Technische Daten:** - **Zustand:** 100 % Neu - **Artikeltyp:** Modul - **Gleichrichtungsverfahren:** Synchrongleichrichtung - **Typ:** Nicht isoliertes Modul - **Eingangsspannung:** 8–55 V (maximal 60 V, Sicherheitsmarge einplanen) - **Ausgangsspannung:** Stufenlos einstellbar von 1 bis 35 V. Bitte überschreiten Sie diesen Bereich beim Einstellen nicht. Die Eingangsspannung muss mindestens 1 V höher als die Ausgangsspannung sein. Eingangsleistung = Ausgangsleistung + Verluste (Energieerhaltungssatz). - **Ausgangsstrom:** 15 A (maximal). Für den Dauerbetrieb wird ein Nennstrom von 10 A empfohlen (tatsächliche Messung: 12 A bei 5 V Spannungsabfall). Der tatsächliche Ausgangsstrom ist nicht konstant; er hängt von der Eingangs-Ausgangs-Spannungsdifferenz, der Temperatur und anderen Bedingungen ab. - **Ausgangsleistung:** Bei guter Belüftung beträgt die natürliche Verlustleistung 100 W im Dauerbetrieb. Mit erhöhter Verlustleistung bis zu 200 W. Für den Dauerbetrieb einen Sicherheitsabstand einplanen und die Temperatur überwachen (ausreichende Kühlung sicherstellen). - **Betriebstemperatur:** -10 °C bis +85 °C - **Betriebsfrequenz:** 180 kHz - **Umwandlungswirkungsgrad:** Bis zu 94 % (der Wirkungsgrad hängt von der Eingangs-Ausgangs-Spannungsdifferenz und dem Ausgangsstrom ab) - **Kurzschlussschutz:** Ja (Ausgangsstrom bei Kurzschluss null) - **Verpolungsschutz:** Ja - **Anschlussmethode:** Hochstrom-Anschlussklemme (lötfrei) Anschlüsse: IN+ (positiver Eingang), IN- (negativer Eingang), OUT+ (positiver Ausgang), OUT- (negativer Ausgang) - **Abmessungen des Aluminiumgehäuses:** Ca. 70 x 38 x 31 mm (2,8 x 1,5 x 1,2 Zoll) **Einführung in die Synchrongleichrichtungstechnologie:** Die Synchrongleichrichtung ist eine fortschrittliche Technologie, die MOSFETs mit sehr niedrigem Durchlasswiderstand anstelle von Gleichrichterdioden verwendet und dadurch die Gleichrichtungsverluste reduziert. Dies verbessert den Wirkungsgrad des DC/DC-Wandlers erheblich und eliminiert den Schwellenspannungsabfall. MOSFETs sind spannungsgesteuerte Bauelemente mit einer linearen Strom-Spannungs-Kennlinie im eingeschalteten Zustand. Für die Gleichrichtung muss die Gate-Spannung mit der Phase der gleichgerichteten Spannung synchronisiert sein, daher der Begriff „synchron“. Diese Technologie reduziert die Gleichrichtungsverluste am Ausgang des Netzteils signifikant, wodurch der Gesamtwirkungsgrad erhöht und die Wärmeentwicklung des Moduls verringert wird. **Lieferumfang:** – 1 DC/DC-Wandlermodul (wie oben beschrieben) – Kein weiteres Zubehör enthalten (Kabel und Kühlkörper nicht im Lieferumfang enthalten). Dieses Modul eignet sich ideal für Stromversorgungsprojekte, eingebettete Elektronik, Reparaturen und Experimente. Bitte beachten Sie die Spezifikationen für einen zuverlässigen und langlebigen Betrieb.
