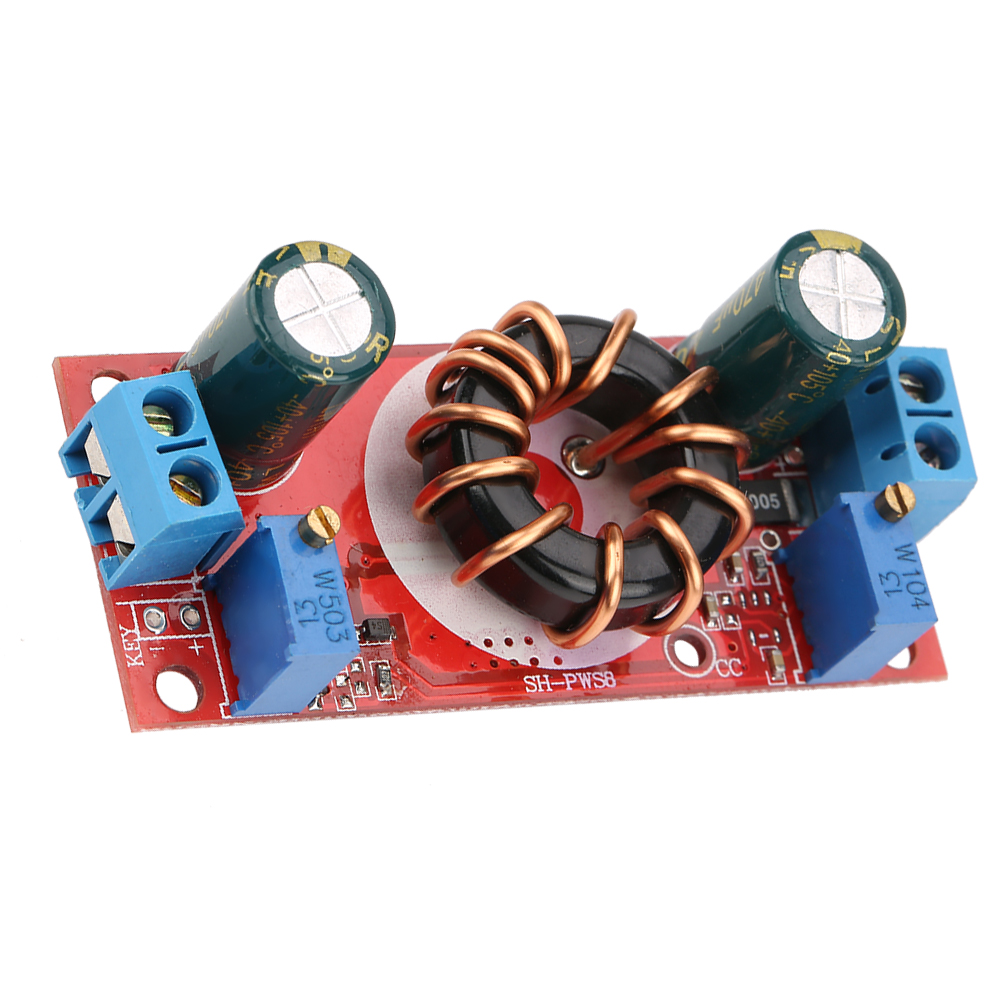

Dc/dc-abwärtswandlermodul (cc/cv) 4–32 V Auf 1,2–32 V

1. Dies ist ein nicht-isoliertes, geregeltes DC-Leistungswandlermodul mit langer Lebensdauer. 2. Es bietet hohe Leistung und einen stabilen Ausgang und wandelt 4–32 V DC in 1,2–32 V DC um. 3. Hochwertige Komponenten gewährleisten einen hohen Wirkungsgrad von bis zu 98 %. 4. Dank der Klemmenblöcke ist die Verdrahtung einfach und bequem. 5. Es verfügt über Konstantspannungs- und Konstantstromfunktion und bietet Kurzschlussschutz. Spezifikation: Typ: Nicht-isolierter Abwärtswandler (BUCK) mit synchroner Gleichrichtung Eingangsspannung: 4–32 V (max. 36 V) Ausgangsspannung: 1,2–32 V, stufenlos einstellbar Minimale Eingangs-/Ausgangsspannungsdifferenz: 1 V (Eingangsspannung muss höher als Ausgangsspannung sein) Ausgangsstrom: 0–10 A (bei Langzeitbetrieb mit natürlicher Kühlung maximal 6 A, Temperatur darf 60 °C nicht überschreiten. Bei hohen Umgebungstemperaturen die Nennwerte reduzieren.) Konstanter Ausgangsstrom: 0,3–10 A (einstellbar) Betriebstemperatur: -40 °C bis +85 °C Frequenz: 150 kHz Maximaler Wirkungsgrad: 98 % (Der Wirkungsgrad ist abhängig von Eingangs-/Ausgangsspannung, Stromstärke und Spannungsdifferenz.) Kurzschlussschutz: Unterstützt (Konstantstrom) Verpolungsschutz: Nicht vorhanden, ggf. Diode in Reihe am Eingang anschließen Rückflussschutz: Nicht vorhanden, ggf. Diode in Reihe am Eingang anschließen Gewicht: 30 g / 1,1 oz (ca.) Lieferumfang: 1 * Modul Spannungs- und Stromeinstellung: 1. Ausgangsspannung einstellen: Stellen Sie die Ausgangsspannung anhand der Ladeerhaltungsspannung des Akkus oder der Spannung der in Reihe geschalteten LEDs mit dem Konstantspannungspotentiometer (CV) auf den gewünschten Wert ein. (Einstellung ohne Last) 2. Konstantstrom einstellen: Drehen Sie das CC-Potentiometer ca. 20 Umdrehungen gegen den Uhrzeigersinn. Schließen Sie dann die Last an das Amperemeter an und stellen Sie den gewünschten Stromwert am CC-Potentiometer ein. Verwenden Sie nicht die Kurzschlussmethode, um den Konstantstrom direkt einzustellen. Hinweis: Bei der Konstantstromeinstellung muss die Spannung über 1,2 V liegen, da die Konstantstromfunktion sonst nicht funktioniert.
