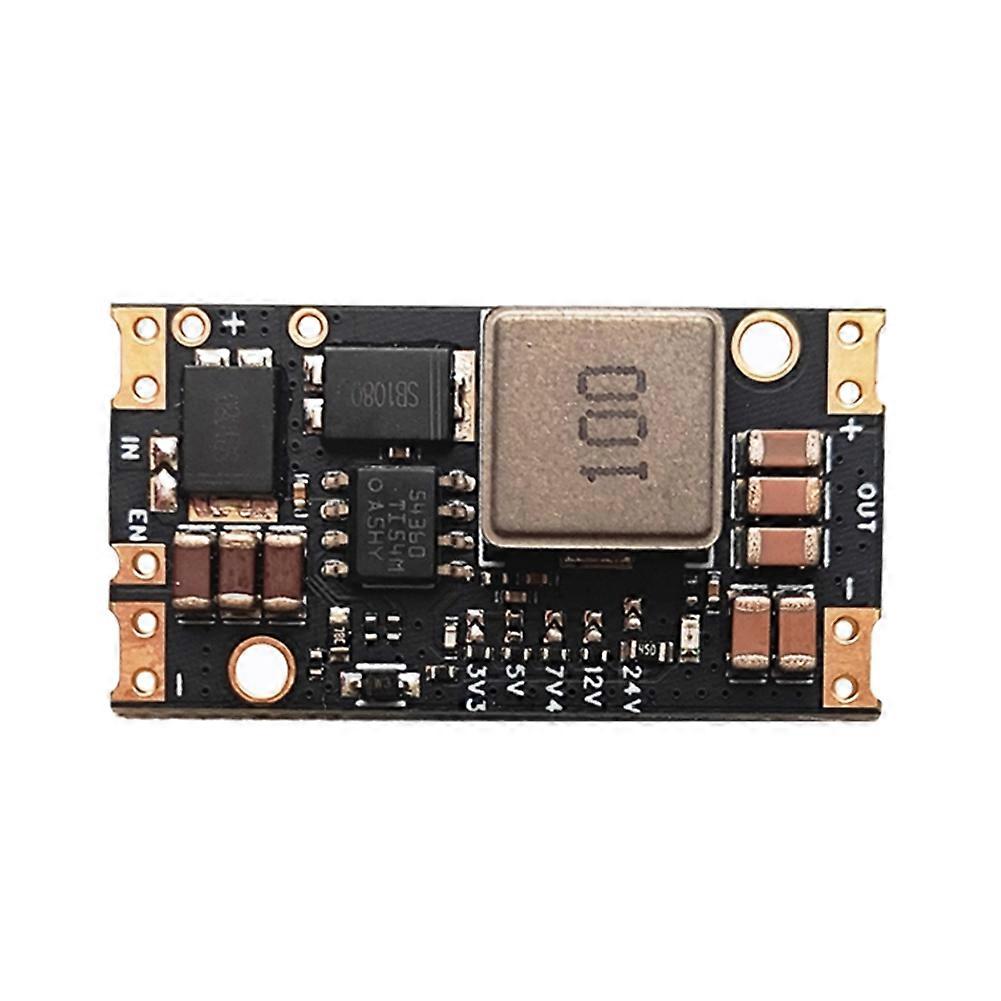

Dc/dc-abwärtswandlermodul, Max. Eingangsspannung 60 V, Ausgangsspannung 3,3/5/7,4/12/24 V, Max. Stromstärke 5 A, Tps54560

1. Versorgungsspannung: Dieses Abwärtswandlermodul benötigt für einen stabilen Betrieb eine minimale Eingangs-Ausgangs-Spannungsdifferenz von 2 V. 2. Wärmemanagement: Die Wärmeabfuhr hängt vom Laststrom (I) und der Eingangs-Ausgangs-Spannungsdifferenz ab. Aufgrund der kompakten Bauweise ist bei Lasten über 2,5 A eine externe Kühlung (Kühlkörper/Lüfter) erforderlich, um eine thermische Abschaltung zu verhindern. 3. Verpolungsschutz: Eine in Reihe geschaltete Scatterky-Diode schützt vor Verpolung. Für einen höheren Wirkungsgrad kann der Kontaktpunkt in der Nähe des Eingangs kurzgeschlossen werden. 4. Stromversorgung: Das Modul kann mit einer Lithiumbatterie, einem Netzteil usw. betrieben werden. Bitte fügen Sie Elektrolytkondensatoren (100–470 µF) und eine TVS-Diode am Eingang hinzu. Eingangsspannung: 5,5–60 V. Ausgangsspannung: 3,3 V/5 V/7,4 V/12 V/24 V ±3 %. Ausgangsstrom: max. 5 A. DC/DC-Wandler: TPS54560. Farbe: Schwarz. Material: Leiterplatte. Lieferumfang: 1 x DC/DC-Abwärtswandler. Nur die oben genannten Komponenten sind enthalten. Hinweis: Die Farbe des Artikels auf dem Foto kann aufgrund von Lichtverhältnissen und Monitoreinstellungen geringfügig vom Original abweichen. Eine Abweichung von +/- 1–3 cm ist möglich.
