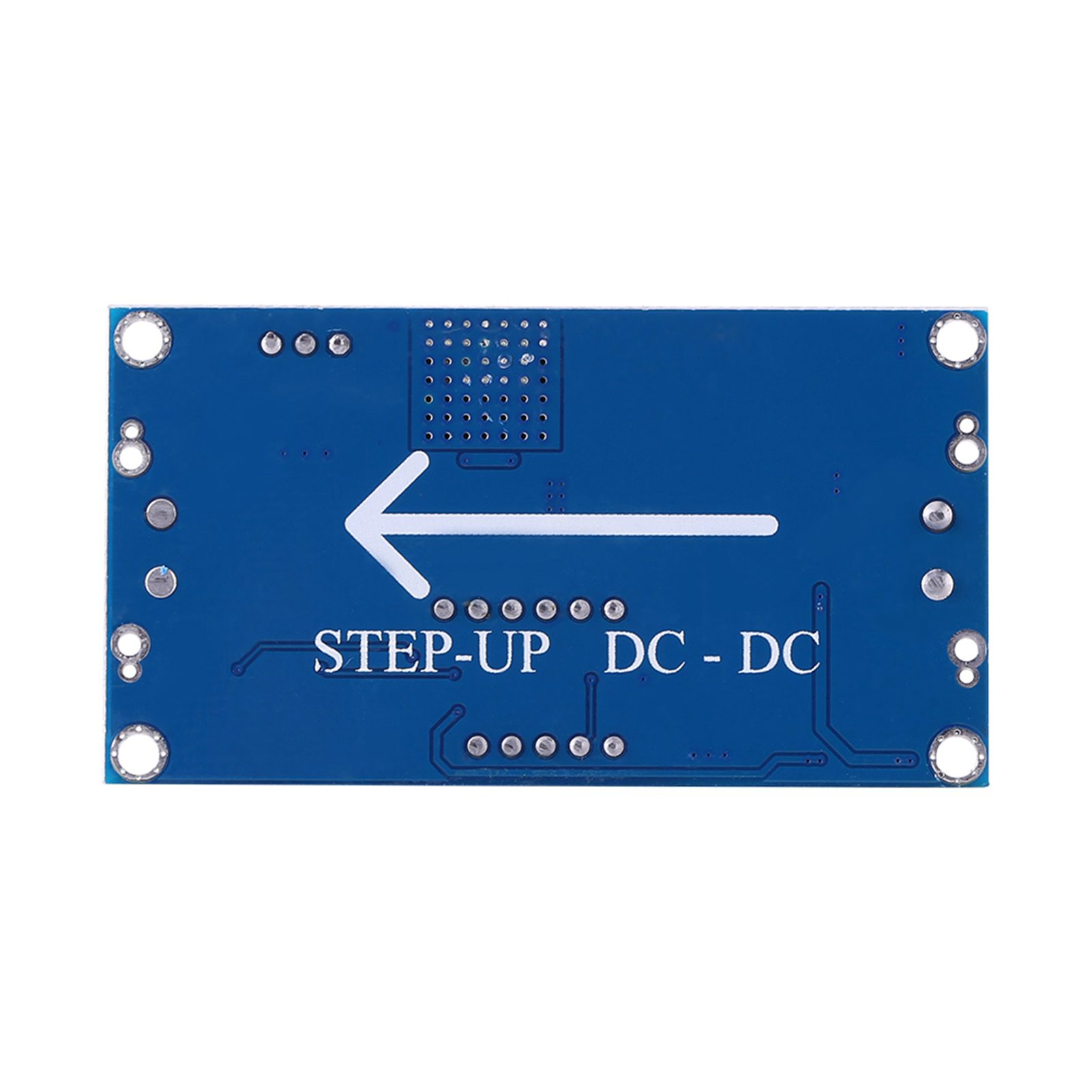

Dc-dc-aufwärtswandler 4,5 V–32 V Auf 5 V–35 V Netzteil-aufwärtsmodul

1. Ausgestattet mit einem Voltmeter (Messgenauigkeit ±0,1 V, Messbereich 5 V bis 35 V). 2. Per Touch-Taster kann zwischen Eingangs- und Ausgangsspannung umgeschaltet werden; eine Kontrollleuchte zeigt die gemessene Spannung an. 3. Ein- und Ausgang verfügen über Schraubklemmen für einfaches Anschließen, auch ohne Lötkolben; Lötpads sind vorhanden. 4. Der maximale Ausgangsstrom beträgt bis zu 4 A; empfohlen wird ein Betriebsstrom von ca. 2 A. Bei einem Strom über 2 A ist ein Kühlkörper erforderlich. 5. Mit einer internen Oszillationsfrequenz von 400 kHz gehört dieses Schaltreglermodell zur zweiten Generation und zeichnet sich durch geringen Stromverbrauch und hohe Effizienz aus. Ein- und Ausgang verfügen über Schraubklemmen für bequeme Verbindungen, auch ohne Lötkolben, und Lötpads zum Löten. Der maximale Ausgangsstrom beträgt bis zu 4 A; ein Betriebsstrom von ca. 2 A wird empfohlen. Bei einem Strom über 2 A ist ein Kühlkörper erforderlich. Mit einer internen Oszillationsfrequenz von 400 kHz gehört der Spannungsregler zur zweiten Generation und zeichnet sich durch geringen Stromverbrauch und hohe Effizienz aus. Er findet breite Anwendung in Akkumulatoren, Leistungstransformatoren, DIY-Netzteilen, Industrieanlagen sowie in Spannungsbereichen von 9–12 V, 12–18 V, 18–24 V usw. Technische Daten: Eingangsspannung: 4,5–32 V, Ausgangsspannung: 5–35 V (einstellbar), max. Ausgangsstrom: 4 A, Wirkungsgrad: < 92 %, Restwelligkeit: < 30 mV, Schaltfrequenz: 400 kHz, Betriebstemperatur: -40 °C bis +85 °C, Abmessungen: ca. 66 x 36 x 14 mm / 2,59 x 1,41 x 0,55 Zoll Anleitung: 1. Beim ersten Einschalten wird standardmäßig die Eingangsspannung angezeigt und die Eingangsanzeige IN leuchtet auf. Durch Drücken der Taste wird die Ausgangsspannung angezeigt und die Ausgangsanzeige OUT leuchtet auf. Die letzte Einstellung bleibt auch nach dem Ausschalten und Neustart erhalten. 2. Kalibrierung des Messfehlers der Eingangs-/Ausgangsspannung: Halten Sie die Taste länger als 4 Sekunden gedrückt und lassen Sie sie dann los, um die Kalibrierungsfunktion für den Messfehler der Eingangsspannung zu aktivieren. Die Anzeige IN leuchtet auf (Eingangsspannungskalibrierung) und das Display zeigt blinkend den Kalibrierungswert an (Standardwert: 0,0). Drücken Sie die Taste, um diesen Wert zu ändern (Bereich: -0,5 V bis 0,5 V). Nach der Einstellung des Kalibrierungswerts der Eingangsspannung halten Sie die Taste länger als 2 Sekunden gedrückt und lassen Sie sie dann los, um die Kalibrierungsfunktion für den Messfehler der Ausgangsspannung zu aktivieren. Die Anzeige OUT leuchtet auf (Ausgangsspannungskalibrierung) und zeigt den Kalibrierungswert an. Die Einstellung erfolgt analog zur Einstellung der Eingangsspannung. Nach der Einstellung halten Sie die Taste länger als 2 Sekunden gedrückt und lassen sie dann los, um den eingestellten Wert zu speichern. und die normale Spannungsanzeige wird wiederhergestellt. Der Kalibrierungswert wird sofort aktiviert und bei Stromausfall gespeichert. (Diese Funktion ermöglicht eine höhere Genauigkeit.) 3. Voltmeter ausschalten: Halten Sie den Schalter länger als 1 Sekunde, aber weniger als 4 Sekunden gedrückt und lassen Sie ihn dann los, um das Voltmeter auszuschalten. Das Voltmeter schaltet sich wieder ein, wenn Sie den Schalter nach dem Ausschalten erneut drücken. Hinweis: 1. Bei einer Eingangsspannung unter 4,5 V funktioniert das Voltmeter nicht und zeigt keine Werte an. 2. Die Eingangsspannung muss mindestens 1 V höher als die Ausgangsspannung sein. 3. Bei einer Leistung über 20 W wird ein Kühlkörper zur Verbesserung der Wärmeableitung empfohlen. 4. Wenn die Ausgangsspannung immer gleich der Eingangsspannung ist und sich nicht einstellen lässt, drehen Sie das Potentiometer bitte mehr als 10 Umdrehungen gegen den Uhrzeigersinn. Anschließend kann die Spannung normal eingestellt werden. 5. Bitte beachten Sie, dass die neue und die alte Version dieses Produkts nach dem Zufallsprinzip versendet werden. Stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen. Lieferumfang: 1 x Aufwärtswandler-Modul
