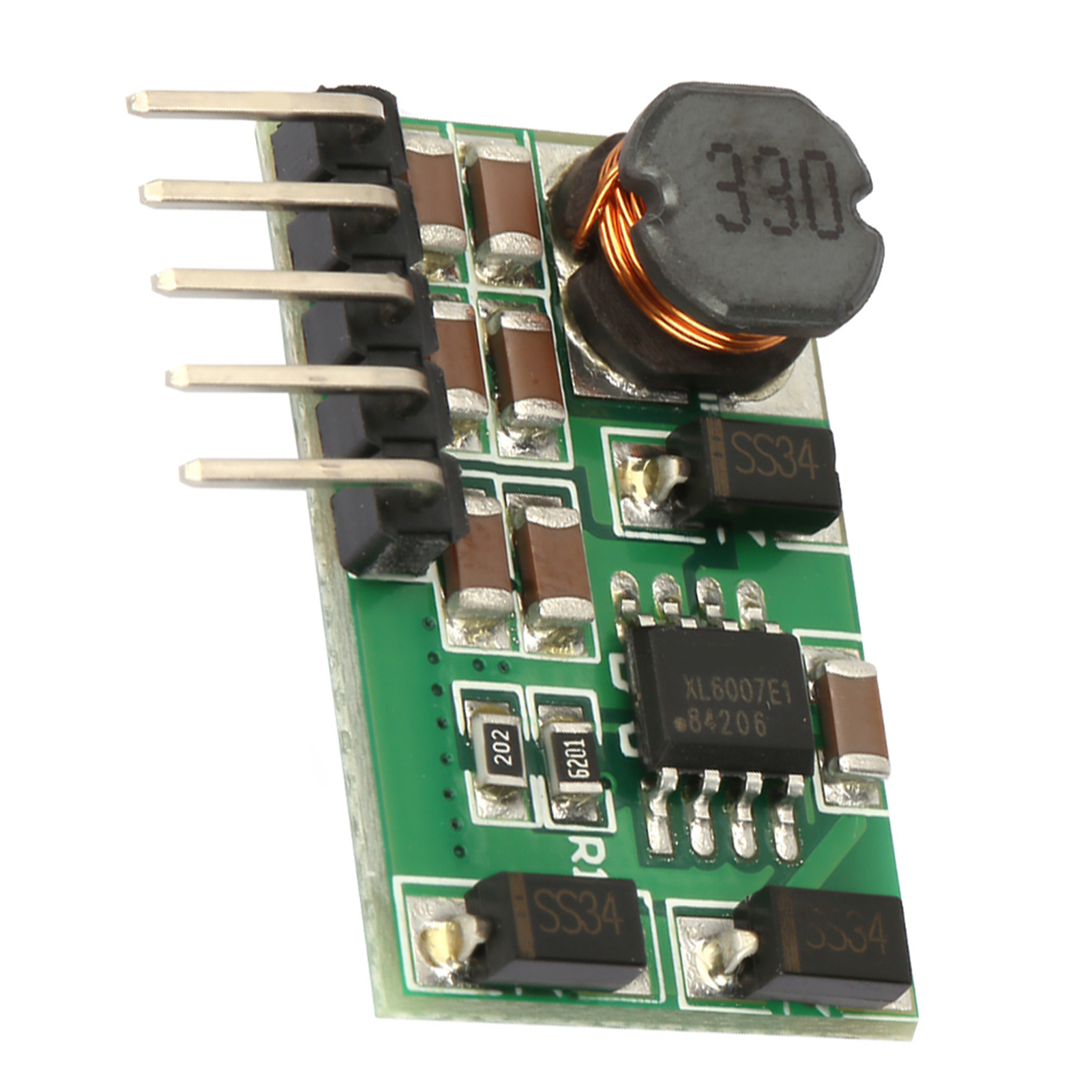

Dc-dc-aufwärtswandler Adc Dac Lcd-leistungsmodul (3v18v - ±6v)

1. Hochwertige elektronische Bauteile und präzise Fertigung gewährleisten Langlebigkeit. 2. Stabile Leistung und hoher Wirkungsgrad. 3. Kompakte Bauweise bei gleichzeitig hervorragender Leistung. 4. Sechs verschiedene Ausführungen zur Auswahl. 5. Geeignet für ADC/DAC/Operationsverstärker, RS232-, RS485- und RS422-Busse, Audiogeräte, LCD-Netzteile, Messgeräte, MCU-Boards, Motorstromversorgungen, Multimeter, WLAN-/Router-/Ethernet-Geräte. 3. Kompakte Bauweise und hervorragende Leistung. 4. Erhältlich in sechs Ausführungen. 5. Geeignet für ADC/DAC/Operationsverstärker, RS232-, RS485- und RS422-Busse, Audiogeräte, LCD-Netzteile, Messgeräte, MCU-Boards, Motorstromversorgungen, Multimeter, WLAN-/Router-/Ethernet-Geräte. Spezifikationen: Zustand: 100 % neu. ±5 V: Eingangsspannung DC 3–4,5 V, Ausgang DC ±5 V (Abweichung ±5 %). Maximaler Eingangsstrom: 2 A. Maximaler Ausgangsstrom: +Vo = 1 A, -Vo = 200 mA. ±6 V: Eingangsspannung DC 3–5 V, Ausgang DC ±6 V (Abweichung ±5 %). Maximaler Eingangsstrom: 2 A. Maximaler Ausgangsstrom: +Vo = 1 A, -Vo = 200 mA. ±9 V: Eingangsspannung DC 3,3–8 V, Ausgang DC ±9 V (Abweichung ±4 %). Maximaler Eingangsstrom: 1,8 A. Ausgangsstrom: +Vo = 800 mA, -Vo = 180 mA ±12 V: Eingangsspannung DC 3,3–11 V, Ausgang DC ±12 V (Abweichung ±4 %), maximaler Eingangsstrom 1,8 A. Maximaler Ausgangsstrom: +Vo = 700 mA, -Vo = 150 mA ±15 V: Eingangsspannung DC 3,3–13 V, Ausgang DC ±15 V (Abweichung ±4 %), maximaler Eingangsstrom 1,8 A. Maximaler Ausgangsstrom: +Vo = 600 mA, -Vo = 120 mA ±24 V: Eingangsspannung DC 3,6–18 V, Ausgang DC ±24 V (Abweichung ±4 %), maximaler Eingangsstrom 1,8 A. Maximaler Ausgangsstrom: +Vo = 400 mA, -Vo = 100 mA. Optionale Ausführung: 3–18 V bis ±5 V, 3–18 V. bis ±6 V, 3 V ~ 18 V bis ±9 V, 3 V ~ 18 V bis ±12 V, 3 V ~ 18 V bis ±15 V, 3 V ~ 18 V bis ±24 V Betriebstemperaturbereich: -40 bis +125 °C Lagertemperaturbereich: -65 bis +150 °C Gewicht: ca. 4 g / 0,1 oz Größe: ca. 25 * 16,3 * 6,6 mm / 1,0 * 0,6 * 0,3 Zoll Lieferumfang: 1 * Aufwärtswandler Hinweise: 1. Die Eingangsspannung darf den maximalen Eingangsspannungsbereich nicht überschreiten. 2. Die Ausgangsleistung darf die maximale Last nicht dauerhaft überschreiten. 3. Die Eingangsleistung muss aufgrund des Eigenverbrauchs des Moduls höher als die Ausgangsleistung sein. 4. Aufgrund des Dioden-Teilspannungseffekts ist die Spannung an -Vo niedriger als an +Vo. 5. Um eine stabilere Spannung zu erzielen, wird ein Ausgangsstrom von über 15 mA empfohlen. 6. -Vo kann nicht allein verwendet werden, da sonst keine Ausgangsspannung ausgegeben wird. Sie können jedoch nur +Vo verwenden.
