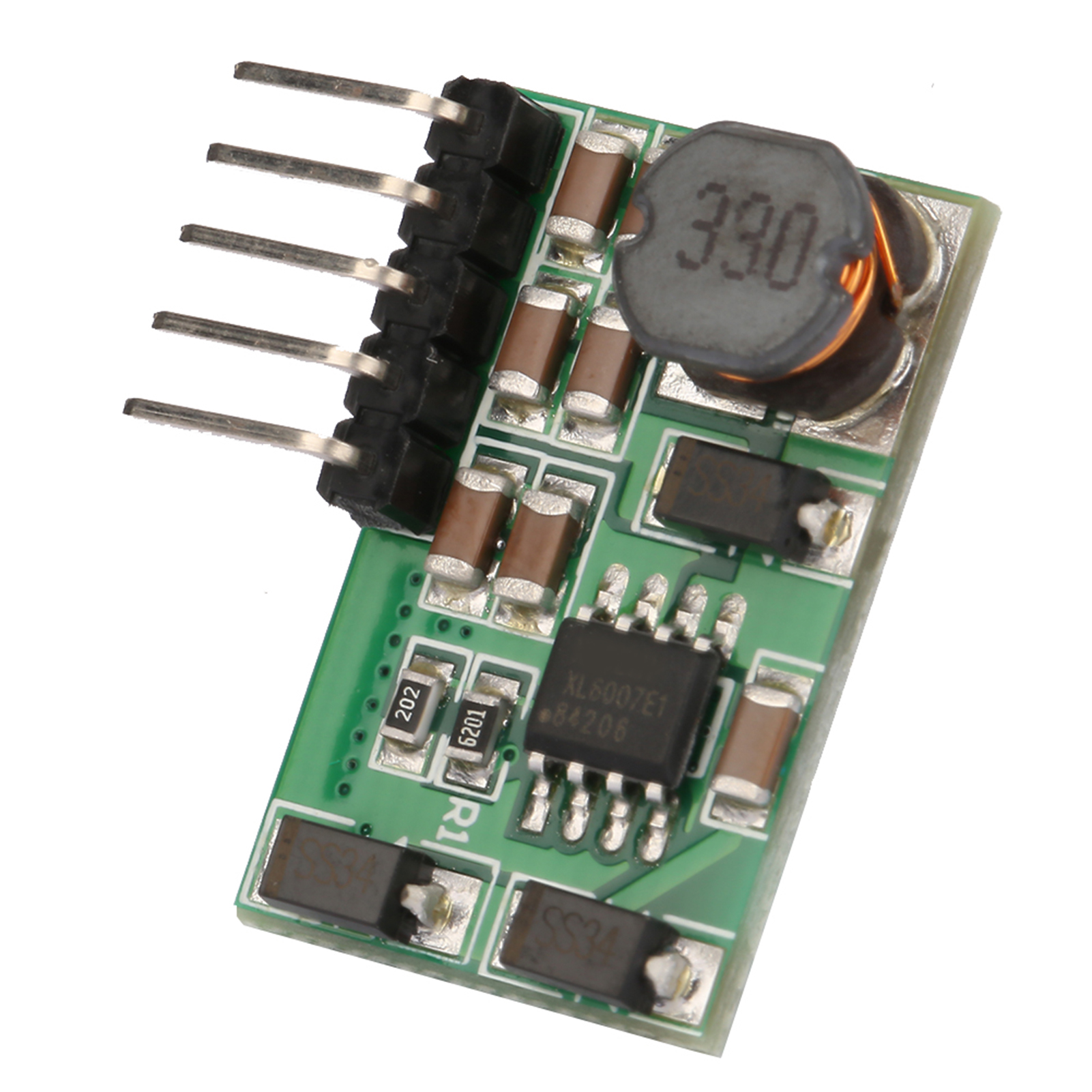

Dc-dc-aufwärtswandler, Lcd-netzteilmodul Adc Dac (3v18v Bis ±24v)

1. Dank hochwertiger elektronischer Bauteile und präziser Fertigung zeichnet sich dieser Wandler durch hohe Langlebigkeit aus. 2. Stabile Leistung und hohe Wandlungseffizienz. 3. Kompaktes Design für hervorragende Performance. 4. Erhältlich in sechs Modellen. 5. Kompatibel mit Analog-Digital-Wandlern (ADC/DAC), Operationsverstärkern, RS232-, RS485- und RS422-Schnittstellen, Audiogeräten, LCD-Netzteilen, Messgeräten, Mikrocontroller-Boards, Motornetzteilen, Multimetern sowie WLAN-/Router-/Ethernet-Geräten. Spezifikationen: Zustand: 100 % neu. ±5 V: Eingangsspannung DC 3 bis 4,5 V, Ausgangsspannung DC ±5 V (Abweichung ±5 %). Maximaler Eingangsstrom: 2 A. Maximaler Ausgangsstrom: +Vo = 1 A, -Vo = 200 mA. ±6 V: Eingangsspannung DC 3 bis 5 V, Ausgangsspannung DC ±6 V (Abweichung ±5 %). Maximaler Eingangsstrom: 2 A. Maximaler Ausgangsstrom: +Vo = 1 A, -Vo = 200 mA. ±9 V: Eingangsspannung DC 3,3 bis 8 V, Ausgangsspannung DC ±9 V (Abweichung ±4 %). Maximaler Ausgangsstrom 1,8 A: +Vo = 800 mA, -Vo = 180 mA. ±12 V: Eingangsspannung DC 3,3 bis 11 V, Ausgangsspannung DC ±12 V (Abweichung ±4 %). Maximaler Eingangsstrom 1,8 A: +Vo = 700 mA, -Vo = 150 mA. ±15 V: Eingangsspannung DC 3,3 bis 13 V, Ausgangsspannung DC ±15 V (±4 % Abweichung). Maximaler Ausgangsstrom 1,8 A: +Vo = 600 mA, -Vo = 120 mA. ±24 V: Eingangsspannung DC 3,6 bis 18 V, Ausgangsspannung DC ±24 V (Abweichung DC ±4 %). Maximaler Ausgangsstrom 1,8 A: +Vo = 400 mA, -Vo = 100 mA. Optionale Ausführung: 3 V bis 18 V bei ±5 V, 3 V bis 18 V bei ±6 V, 3 V bis 18 V bei ±9 V, 3 V bis 18 V bei ±12 V, 3 V bis 18 V bei ±15 V, 3 V bis 18 V bei ±24 V. Betriebstemperaturbereich: -40 bis +125 °C. Lagertemperaturbereich: -65 bis +150 °C. Gewicht: ca. 4 g. Abmessungen: ca. 25 × 16,3 × 6,6 mm. Lieferumfang: 1 × Spannungsverstärker. Hinweise: 1. Die Eingangsspannung darf den maximalen Eingangsspannungsbereich nicht überschreiten. 2. Die Ausgangsleistung darf die maximale Last nicht dauerhaft überschreiten. 3. Aufgrund des Eigenverbrauchs des Moduls muss die Eingangsleistung höher als die Ausgangsleistung sein. 4. Aufgrund der Teilspannung der Diode ist die Spannung an -Vo niedriger als an +Vo. 5. Für eine stabilere Spannung wird ein Ausgangsstrom von über 15 mA empfohlen. 6. -Vo darf nicht allein verwendet werden, da sonst keine Ausgangsspannung erzeugt wird. Verwenden Sie ausschließlich +Vo.
