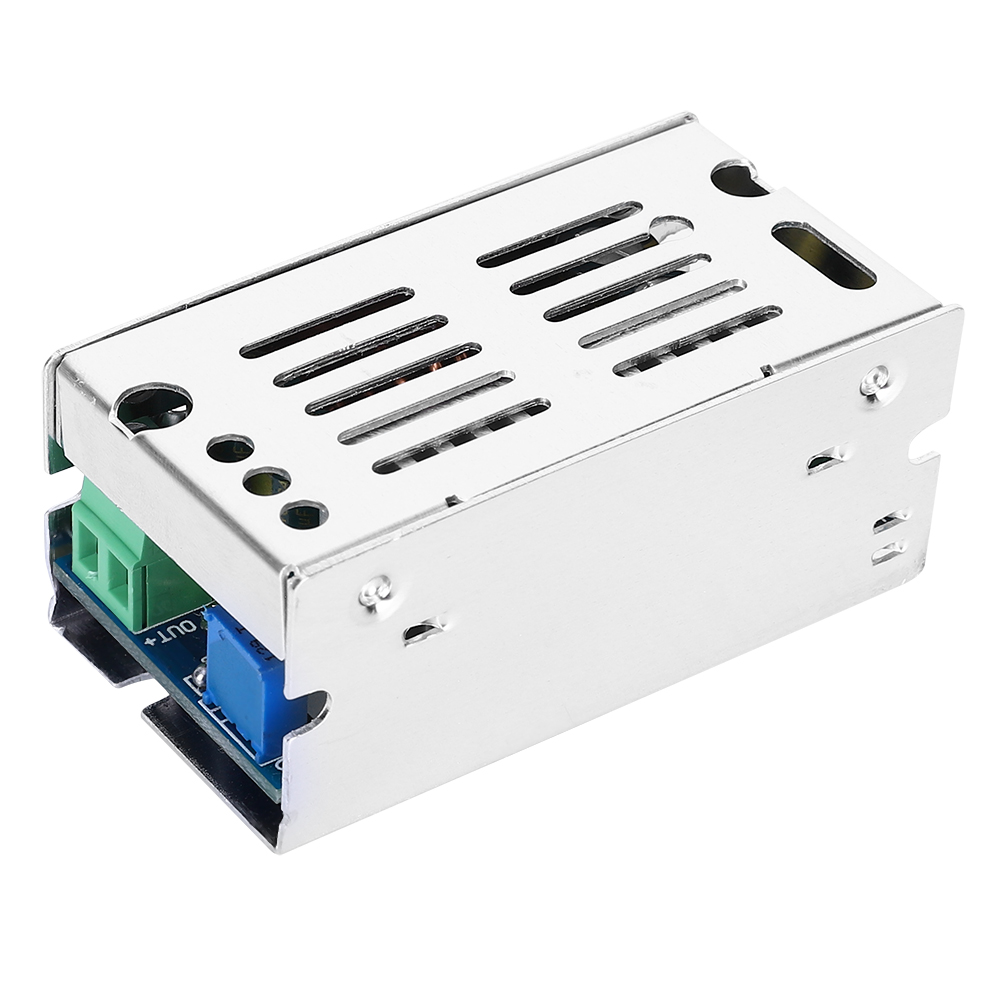

Dc-dc-modul 15a 48 36v Auf 24 19 15 12 9 5 3v Netzteilmodul Synchrongleichrichter

1. Deutlich verbesserte Effizienz des DC/DC-Wandlers, keine Totzone. 2. Synchrone Gleichrichtung mit dedizierter Stromversorgung für MOSFETs mit sehr niedrigem Einschaltwiderstand anstelle von Gleichrichterdioden zur Reduzierung der Gleichrichtungsverluste. 3. MOSFET-Stromversorgung spannungsgesteuert, lineare Strom-Spannungs-Kennlinie beim Einschalten. 4. Durchdachte Struktur, kompakte Größe, stabile Leistung und hohe Zuverlässigkeit. 5. Robustes Aluminiumgehäuse für Langlebigkeit und hohe Widerstandsfähigkeit. Zustand: 100 % neu. Artikeltyp: Modul. Gleichrichtungsverfahren: Synchrone Gleichrichtung. Typ: Nicht isoliertes Modul. Eingangsspannung: 8–55 V (maximal 60 V, bitte Toleranz einplanen). Ausgangsspannung: 1–35 V, stufenlos einstellbar. Bitte den Spannungsbereich nicht überschreiten. Die Eingangsspannung des Netzteils muss höher als die Ausgangsspannung sein, und es muss eine Spannungsdifferenz von mindestens 1 V bestehen. Eingangsleistung = Ausgangsleistung + Verluste (Energieerhaltungssatz). Ausgangsstrom: 15 A (maximal). Der angegebene Strom von unter 10 A über einen längeren Zeitraum stellt den maximalen Strom unter bestimmten Bedingungen dar (tatsächlich gemessen: 12 V Spannungsabfall). Der tatsächliche Ausgangsstrom ist nicht fix und hängt von der Eingangs- und Ausgangsdruckdifferenz, der Temperatur und anderen Bedingungen ab. Ausgangsleistung: Gute Belüftung, natürliche Wärmeableitung von 100 W für den Dauerbetrieb, verbesserte Wärmeableitung bis zu 200 W. Bei längerem Betrieb bitte auf Temperaturanstieg und ausreichende Wärmeableitung achten. Betriebstemperatur: -10 bis +85 °C. Betriebsfrequenz: 180 kHz. Umwandlungseffizienz: Bis zu 94 % (die Effizienz hängt von der Eingangs- und Ausgangsspannungsdifferenz sowie dem Ausgangsstrom ab). Kurzschlussschutz: Ja (Kurzschlussstrom: 0). Verpolungsschutz: Ja. Verdrahtung: Hochstromanschluss, lötfrei, IN+: Eingang positiv, IN-: Eingang negativ, OUT+: Ausgang positiv, OUT-: Ausgang negativ. Gehäusegröße: Aluminium. 70 x 38 x 31 mm / 2,8 x 1,5 x 1,2 Zoll Einführung in die Synchrongleichrichtungstechnologie: Die Synchrongleichrichtung ist eine neue Technologie, die einen dedizierten MOSFET mit extrem niedrigem Durchlasswiderstand anstelle von Gleichrichterdioden verwendet, um die Gleichrichtungsverluste zu reduzieren. Dadurch wird der Wirkungsgrad des DC/DC-Wandlers deutlich verbessert, und es treten keine durch die Sperrspannung verursachten Totzonenspannungen auf. Der MOSFET ist ein spannungsgesteuertes Bauelement mit linearer Strom-Spannungs-Kennlinie im eingeschalteten Zustand. Wird der MOSFET als Gleichrichter verwendet, muss die Gate-Spannung mit der Phase der gleichgerichteten Spannung synchronisiert sein, um die Gleichrichtung zu gewährleisten. Daher spricht man von Synchrongleichrichtung. Die Synchrongleichrichtungstechnologie reduziert die Gleichrichtungsverluste am Ausgang des Schaltnetzteils erheblich, wodurch der Wirkungsgrad verbessert und die Erwärmung des Netzteils selbst verringert wird. 1 x DC/DC-Modul
