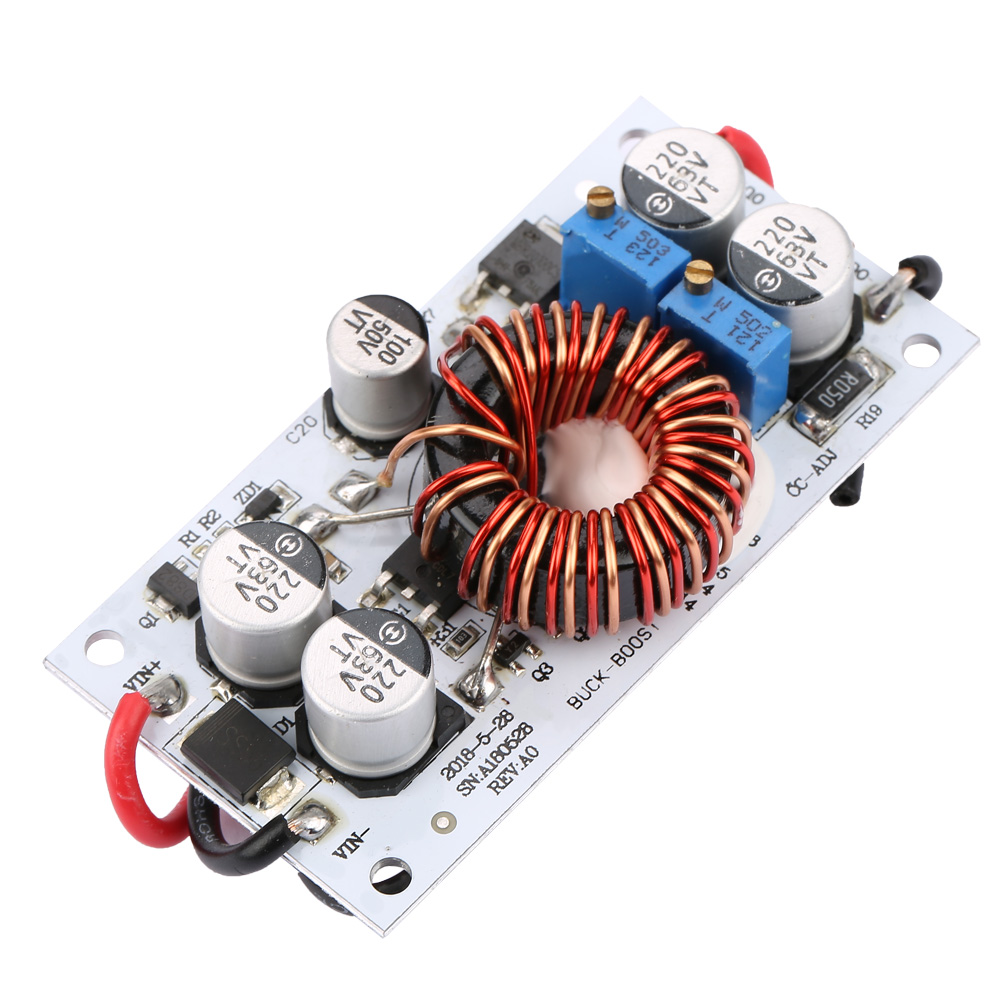

Dc/dc-netzteilmodul Mit Aluminiumsubstrat, Automatischer Aufwärts-/abwärtswandlerfunktion, Mit Einstellbarer Ausgangsspannung Und -stromstärke Sowie Konstantspannungs- Und Konstantstromversorgung.

Willkommen in unserem Shop! Entdecken Sie unser Boost-Buck-Schaltnetzteilmodul, das für zuverlässige und vielseitige Leistung in einer Vielzahl von Anwendungen entwickelt wurde. Dieses kompakte Modul ist ideal für Projekte, die eine stabile und einstellbare Ausgangsspannung erfordern. **Hauptmerkmale:** 1. **Automatische Ausgangsspannung**: Betrieb im Boost- oder Buck-Modus je nach Bedarf. 2. **Konstante Spannung und Stromstärke**: Stufenlos einstellbare Ausgangsspannung für optimale Genauigkeit. 3. **Hoher Wirkungsgrad**: Umwandlungswirkungsgrad bis zu 90 %, reduziert Energieverluste. 4. **Hochleistungselektronik**: Stabil und zuverlässig, auch unter Last. 5. **Vielfältige Anwendungen**: Geeignet für den Betrieb von Solarstraßenlaternen, LEDs, Elektrofahrzeugen, Solarladung, Batterieladung usw. 6. **Leiterplatte mit Aluminiumsubstrat**: Hervorragende Wärmeleitfähigkeit für effiziente Wärmeableitung. 7. **Verpolungsschutz:** Der Eingangs-MOSFET verhindert Verpolung. **Technische Daten:** **Eingangsspannung:** DC 10–36 V **Eingangsstrom:** 5 A (maximal) **Ausgangsspannung:** DC 10–36 V (Konstantspannung 2,5–36 V) **Ausgangsstrom:** 0–5 A (Konstantstrom 0,3–5 A) **Ausgangsleistung:** 75 W (maximal) **Umwandlungswirkungsgrad:** 88–90 % (abhängig von Eingangs-/Ausgangsspannung) **Betriebstemperatur:** -20 bis 50 °C **Gewicht:** ca. 47 g / 1,6 oz **Modulanleitung:** 1. **VIN+** ist der positive Eingangsanschluss, **VIN-** der negative Eingangsanschluss. 2. **OUT+** ist der positive Ausgangsanschluss, **OUT-** der negative Ausgangsanschluss. 3. **Konstantspannungseinstellung**: Bereich von 2,5 V bis 36 V (im Uhrzeigersinn zum Verringern, gegen den Uhrzeigersinn zum Erhöhen). Stellen Sie die Leerlaufausgangsspannung entsprechend den Lastanforderungen ein und schließen Sie dann die Last an (im Konstantspannungsmodus den Konstantstrom auf Maximum einstellen). 4. **Konstantstromeinstellung**: Bereich von 0,3 A bis 5 A (im Uhrzeigersinn zum Verringern, gegen den Uhrzeigersinn zum Erhöhen). Stellen Sie zunächst die Leerlaufausgangsspannung (1–2 V über der Lastspannung) ein, dann den Strom auf Minimum und erhöhen Sie ihn anschließend schrittweise auf den gewünschten Wert. 5. **Wärmeableitung:** Bei einer Ausgangsleistung über 35 W ist eine verbesserte Wärmeableitung erforderlich. 6. **Externes Netzteil:** Bei Verwendung eines Schaltnetzteils oder eines zusätzlichen Netzteils muss dessen Nennleistung mindestens doppelt so hoch sein wie die des Moduls. **Lieferumfang:** - 1 * Boost/Break-Netzteilmodul **Wichtige Hinweise:** 1. Überschreiten Sie während des Betriebs niemals die maximalen Spannungs- und Stromwerte, um eine Beschädigung des Netzteils zu vermeiden. 2. Sorgen Sie bei längerem Gebrauch für ausreichende Belüftung und Wärmeableitung, um die Lebensdauer des Moduls zu verlängern.
