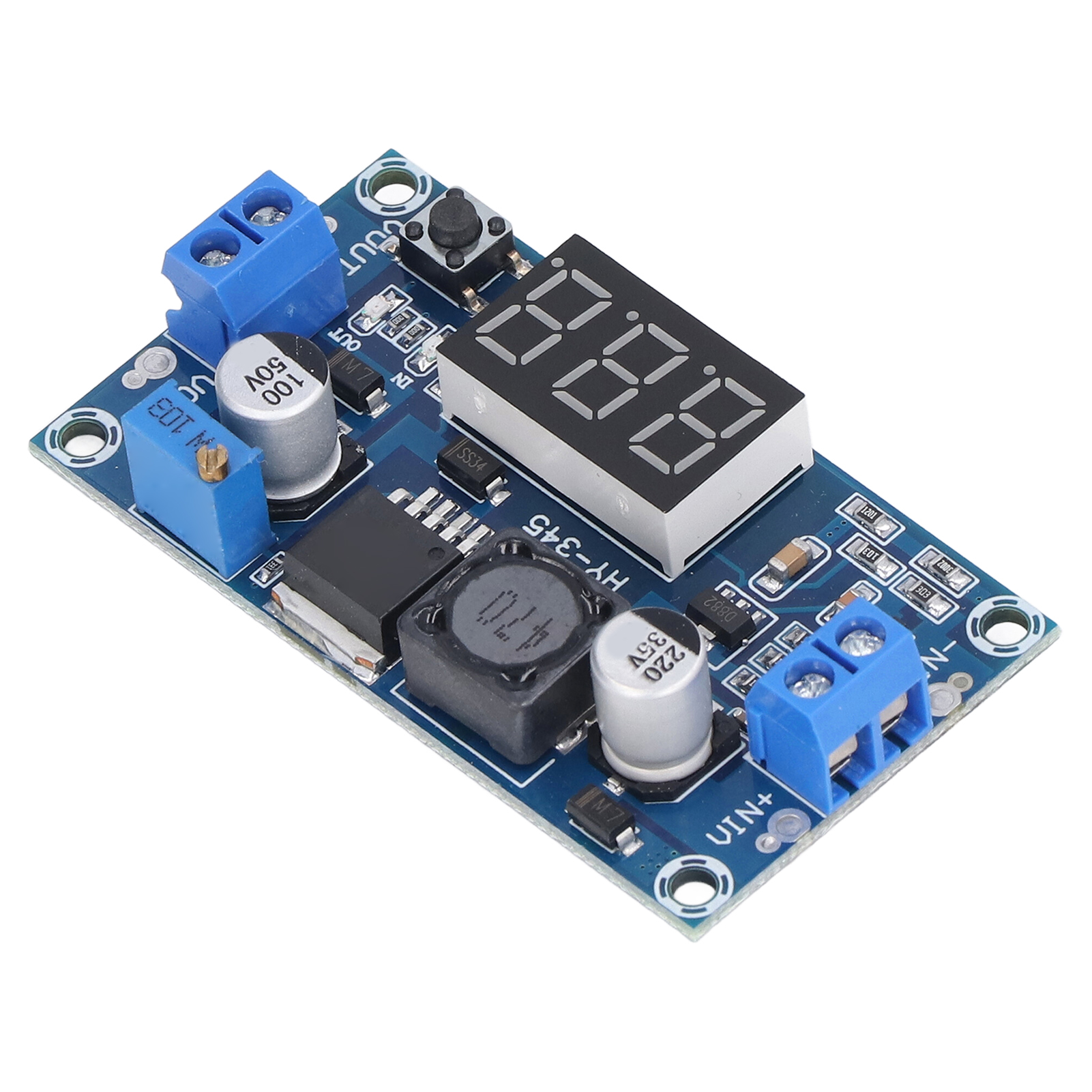

Dc/dc-spannungswandlermodul Mit Digitalanzeige, Xl6009-reglerplatine, 3 A Ausgang, 5–32 V

1. Betriebsspannung 5–32 V: Breiter Eingangsspannungsbereich von 3 V bis 32 V (der Aufwärtswandler arbeitet normal unter 5 V, die Digitalanzeige ist dann jedoch deaktiviert). 2. Filterkondensator mit geringer Kapazität und geringer Restwelligkeit: Die hohe Schaltfrequenz von 400 kHz ermöglicht den Einsatz eines Filterkondensators mit geringer Kapazität für optimale Ergebnisse mit geringer Restwelligkeit und kompakter Bauform (der LM2577 hat eine Frequenz von nur 50 kHz). 3. Voltmeter einfach deaktivieren: Das Voltmeter lässt sich durch Drücken der linken Taste einfach deaktivieren, wenn die Anzeige nicht benötigt wird. 4. Lötstellen: Ausgestattet mit Klemmenblöcken ist die Verwendung ohne Lötkolben möglich, und die Lötstellen bleiben erhalten. 5. Nicht isolierte und asynchrone Gleichrichtung: Dieses Modul ist ein nicht isolierter Aufwärtswandler. Gleichrichtungsverfahren: Asynchrone Gleichrichtung. Produkttyp: DC/DC-Aufwärtswandler. Material: Leiterplatte. Betriebsspannungsbereich: 5 bis 32 V. Modultyp: Nicht isolierter Aufwärtswandler. Gleichrichtungsverfahren: Asynchrone Gleichrichtung. Eingangsstrom: 4 A, Leerlaufstrom: 18 mA (5 V Eingang, 8 V Ausgang, Leerlaufstrom < 18 mA; höhere Spannung führt zu höherem Leerlaufstrom). Wirkungsgrad: < 94 % (größere Spannungsdifferenz führt zu geringerem Wirkungsgrad). Schaltfrequenz: 400 kHz. Restwelligkeit am Ausgang: 50 mV (höhere Spannung und höherer Strom führen zu höherer Restwelligkeit). Lastregelung: ±0,5 %. Spannungsregelung: ±0,5 %. Betriebstemperatur: -40 °C bis +85 °C. IN+: Positiver Eingang. IN-: Negativer Eingang. OUT+: Positiver Ausgang. OUT-: Negativer Ausgang. 1 DC/DC-Aufwärtswandler.
