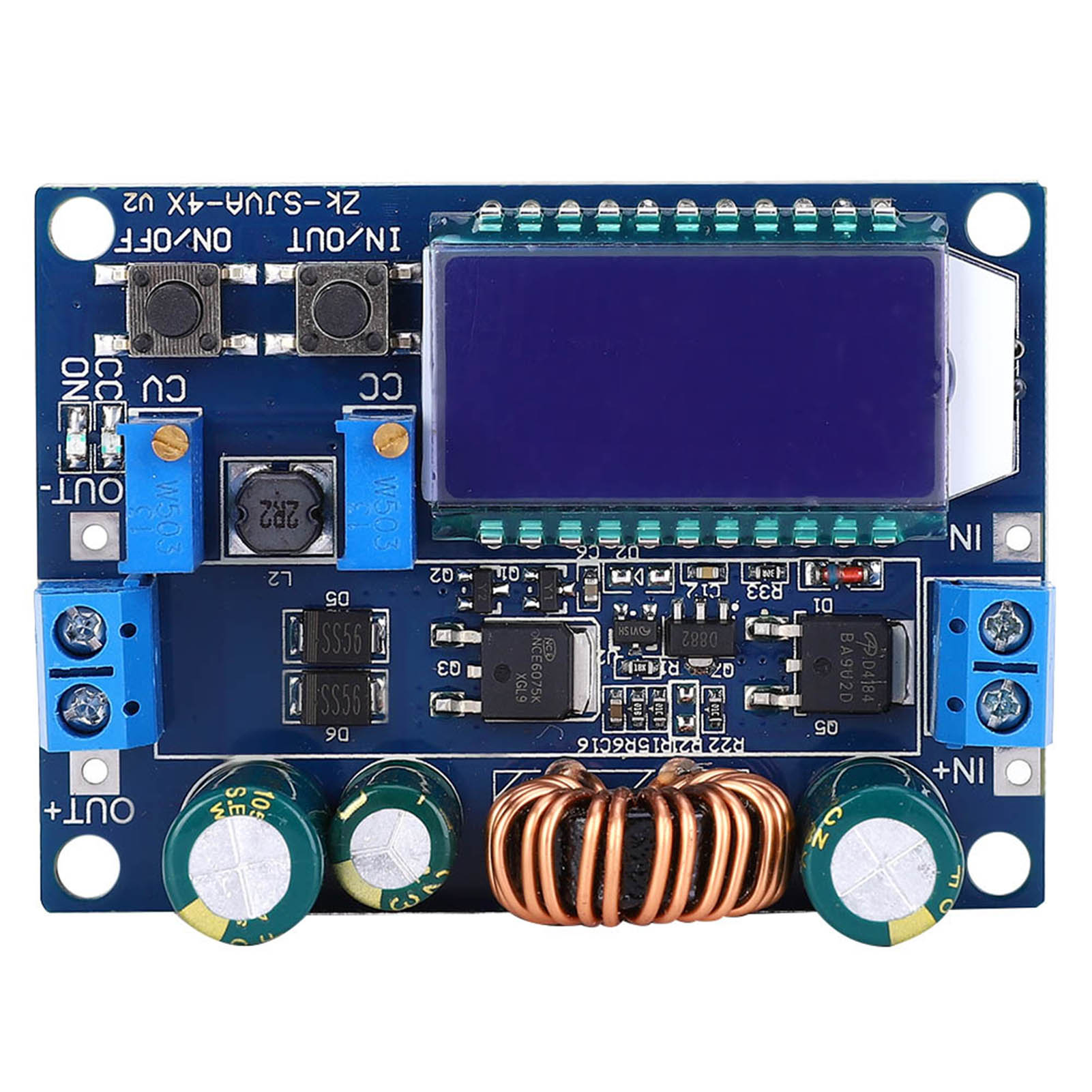

Dc/dc-wandler 5,5–30 V Auf 0,5–30 V, Automatisches Spannungsreglermodul (aufwärts-/abwärtswandler)

Willkommen in unserem Shop! Dieses Modul ist ein nicht-isolierter DC/DC-Wandler, der die Spannung erhöhen oder verringern kann und über eine Konstantstromfunktion verfügt. Er eignet sich ideal für verschiedene Anwendungen wie das Laden von Akkus, die Versorgung von Hochleistungs-LEDs oder als variables Netzteil. **Hauptmerkmale:** - LCD-Display: Zeigt Eingangsspannung, Ausgangsspannung, Ausgangsstrom und Ausgangsleistung an. - Verpolungsschutz am Eingang (auf der Platine mit + und - gekennzeichnet zur Überprüfung vor der Verdrahtung). - Aufwärts-/Abwärtswandlung: Einstellbare Ausgangsspannung von 0,5 bis 30 V, einstellbare Strombegrenzung von 0,2 bis 4 A. - Rückstromschutz am Ausgang: Beim Laden von Akkus ist keine Schutzdiode erforderlich. - Druckknopfsteuerung: Schaltet den Ausgang ein/aus; der Standardzustand (EIN oder AUS) kann beim Einschalten festgelegt werden. - Verwendet Boost/Buck-Chips als Hauptsteuerung, einen externen 60V 75A MOSFET als Schalter und zwei 60V 5A SS56 Schottky-Dioden zur Gleichrichtung. Unterstützt eine Spannung von 60V und bietet eine bessere Leistung als die XL6009/LM2577-Lösungen. - Geringe Restwelligkeit dank LC-Filter. **Technische Daten:** - Typ: Nicht isoliertes Konstantstrom-Boost/Buck-Netzteilmodul, 4A. - Eingangsspannung: 5,5-30 VDC (bei 5V kann die Spannungs-/Strommessung ungenau sein; Unterspannungsschutz unter 4,7V). - Ausgangsspannung: 0,5-30 VDC einstellbar. - Ausgangsstrom: 0,2-3A einstellbar, bis zu 4A mit verbesserter Wärmeableitung (bei Temperaturen über 65°C). (Verbesserte Wärmeableitung). Konstantstrom-Kontrollleuchte; maximale Ausgangsleistung 35 W. Bei niedrigen Ausgangsspannungen darf der Strom 4 A nicht überschreiten, da sonst Verbrennungsgefahr besteht. - Anzeigeauflösung: Spannung 0,05 V, Strom 0,005 A. - Umwandlungseffizienz: ca. 88 %. - Sanftanlauf: Ja (kann beim Start mit hoher Last fehlschlagen). - Verpolungsschutz am Eingang: Ja. - Rückstromschutz am Ausgang: Ja. - Kurzschlussschutz: Ja. - Frequenz: 180 kHz. **Lieferumfang:** - 1 Modul - 4 Kunststoffhalterungen - 1 Kühlkörper **Bedienungsanleitung:** - IN/OUT- und ON/OFF-Tasten: IN/OUT zum Umschalten zwischen Eingangs- und Ausgangsspannung, langes Drücken zum Umschalten zwischen Stromstärke und Ausgangsleistung; EIN/AUS zum Ein-/Ausschalten des Ausgangs; langes Drücken speichert den Standardzustand für den nächsten Einschaltvorgang. CC-Potentiometer: Konstantstromeinstellung (Drehung im Uhrzeigersinn zum Erhöhen). Sobald der Laststrom den eingestellten Wert erreicht, wird der Konstantstrommodus aktiviert und die rote CC-Anzeige leuchtet auf. CV-Potentiometer: Ausgangsspannungseinstellung (Drehung im Uhrzeigersinn zum Erhöhen). Die ON-Anzeige zeigt den Ausgangsstatus an. **Aktuelle Einstellungen:** - Verwendung als Aufwärts-/Abwärtswandler mit Überstromschutz: Stellen Sie die Spannung mit CV ein, messen Sie dann den Kurzschlussstrom mit einem Multimeter (10 A) und stellen Sie die Strombegrenzung mit CC ein. - Verwendung als Akkuladegerät: Stellen Sie die Erhaltungsladespannung ein (z. B. 4,2 V für einen 3,7-V-Li-Ionen-Akku) und anschließend den Ladestrom über CC (z. B. 1C für 2200 mAh). - Verwendung als LED-Treiber: Stellen Sie die maximale Betriebsspannung der LED und anschließend den Betriebsstrom über CC ein. **Wichtige Hinweise:** - Bei Strömen über 3 A oder 35 W muss die Wärmeableitung erhöht werden. - Schließen Sie IN- und OUT- nicht kurz, um einen Kurzschluss zu vermeiden. - Stellen Sie sicher, dass die Versorgungsspannung immer höher ist als die Nennspannung. Last. - Für Volllast muss die Eingangsspannung über 8 V liegen; bei 5 V beträgt die Ausgangsleistung ca. 15 W, die Messung kann jedoch ungenau sein. - Kurzschlussschutz mit automatischer Abschaltung; Wiederherstellung nach Wiedereinschalten. - Schutz vor Eingangsunterspannung (Standard ~4,7 V); Wiederherstellung nach Wiedereinschalten. Dieses Modul wird mit einem Kühlkörper und Halterungen für eine einfache Installation geliefert.
