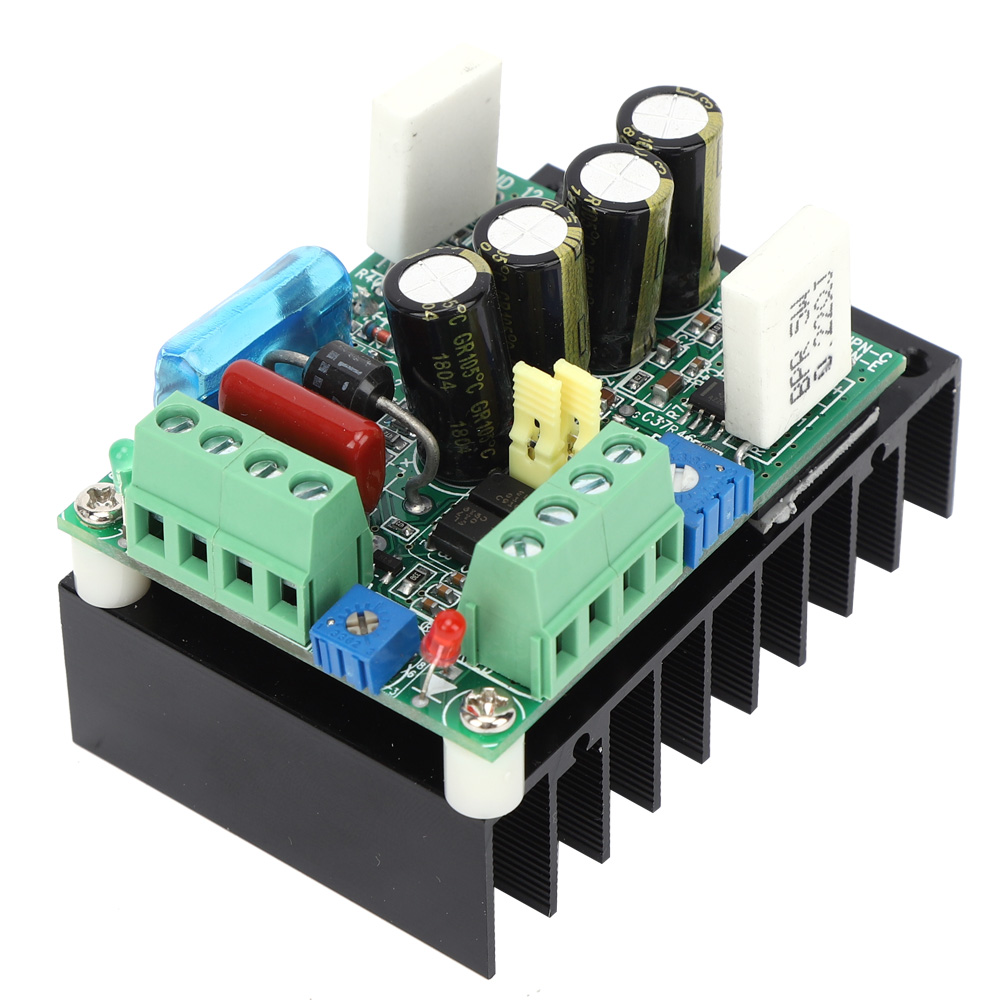

Dc-pwm-drehzahlregler Für Bürstenmotoren Mit Alarm- Und Verpolungsschutz

Willkommen in unserem Shop! Dieser Drehzahlregler bietet eine präzise und zuverlässige Regelungslösung für Ihre Gleichstrommotoren. Hier finden Sie die detaillierten Spezifikationen: **Technische Daten:** - Produkttyp: Drehzahlregler - Eingangsspannung: 12–50 V DC (nur DC-Eingang, mit Verpolungsschutz, unterstützter Spannungsbereich: 2–50 V DC) - Maximalstrom: 20 A (für Dauerbetrieb wird eine maximale Stromstärke von 15 A empfohlen) - Regelungsmodus: PWM **Hauptmerkmale:** 1. **Schutz und Kompatibilität:** Dieser Regler unterstützt ausschließlich DC-Eingang und verfügt über einen Verpolungsschutz. Der unterstützte Spannungsbereich von 2–50 V DC gewährleistet flexible Einsatzmöglichkeiten. 2. **Anpassbare Motorparameter:** Durch die Einstellmöglichkeiten unterstützt der Regler eine Vielzahl von Motorparametern und ist somit für verschiedene Motortypen geeignet. 3. **Manuelle Steuerung und PWM-Anpassung**: Im unabhängigen manuellen Steuerungsmodus kann die PWM-Basisfrequenz über einen Jumper angepasst werden, um Motorgeräusche bei unterschiedlichen Drehzahlen zu minimieren. Drei Frequenzstufen stehen zur Verfügung: 2,1 kHz (Jumper an den beiden linken Pins), 2,9 kHz (Jumper an den beiden rechten Pins, Standardeinstellung bei Auslieferung) und 11,1 kHz (alle drei Pins kurzgeschlossen). 4. **Alarmausgang**: Eine Alarmausgangsfunktion ist integriert. Im Falle einer Motorblockierung wird ein Signal an die Steuereinheit oder SPS gesendet, um Maßnahmen wie das Anhalten des Motors zu ermöglichen. Der maximale Steuerstrom des Alarmausgangs beträgt 12 mA. 5. **LED-Anzeigen**: Der Controller verfügt über eine Betriebsanzeige und eine Alarmanzeige für Blockierung oder Überstrom zur besseren visuellen Überwachung. 6. **Drehzahlregelung per Potentiometer**: Bei der unabhängigen manuellen Motorsteuerung kann die Motordrehzahl über das entsprechende Potentiometer am Controller eingestellt werden. **Steuerungsmethoden:** Es stehen zwei Steuerungsmethoden zur Verfügung: manuelle Steuerung über einen Jumperschalter oder Anschluss eines externen PWM-Signals von einer Steuerplatine oder SPS. Die Anforderungen an den externen PWM-Eingang sind: 3,5–12 V PP , 1–5 kHz Frequenz, 0–93 % Tastverhältnis. Spezifikationen der Eingangsschnittstelle: 330 Ohm Innenwiderstand bei Anschluss an eine SPS. Schließen Sie einen 1,5–2,7 kOhm Widerstand in Reihe an. Direkter Anschluss an eine 5-V-Bewegungssteuerungsplatine, z. B. MACH3. **Lieferumfang:** 1 x Drehzahlregler. Dieses Produkt ist ideal für Anwendungen, die eine präzise Drehzahlregelung mit erweiterten Schutzfunktionen erfordern. Bitte beachten Sie, dass die bereitgestellten Informationen vollständig und korrekt sind, um eine optimale Nutzung zu gewährleisten.
