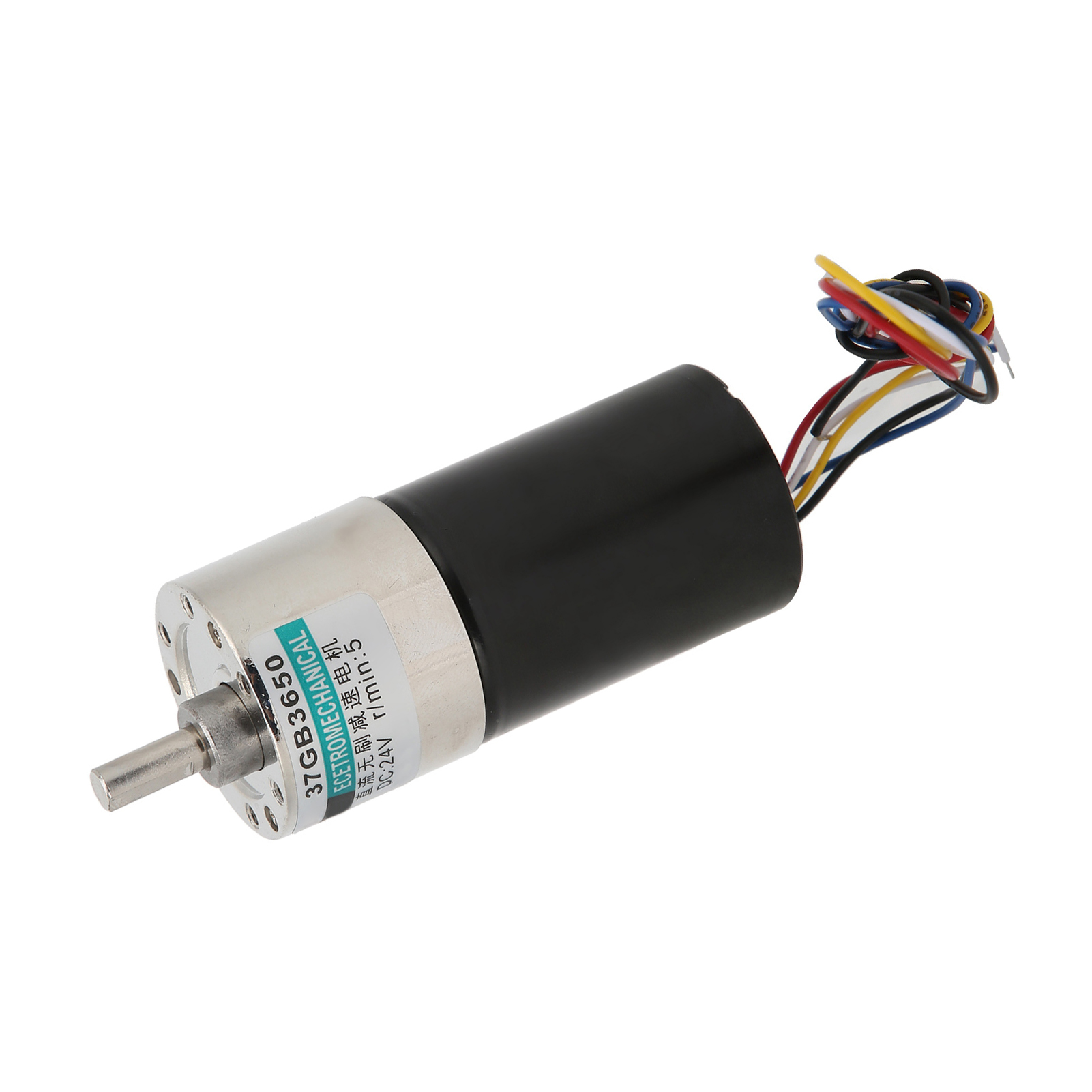

Dc24v 5rpm Mini-getriebemotor, Leise, Bürstenlos, Cw/ccw Für Micro-gear Xd-37gb365

Willkommen in unserem Shop! Entdecken Sie unseren hochpräzisen bürstenlosen Motor, Modell XD-37GB3650, der für außergewöhnliche Leistung und bemerkenswerte Langlebigkeit in einer Vielzahl industrieller Anwendungen entwickelt wurde. Dieser Motor zeichnet sich durch seine robuste Bauweise und fortschrittliche Technik aus und gewährleistet so einen zuverlässigen und effizienten Betrieb. **Detaillierte technische Daten:** - **Artikeltyp:** Bürstenloser Motor - **Modell:** XD-37GB3650 - **Material:** Hochwertiges Kupfer - **Abtriebswellengröße:** Ca. 12 x 6 mm (0,5 x 0,2 Zoll) - **Isolationswiderstand:** Nach Nennbetrieb unter normalen Temperatur- und Feuchtigkeitsbedingungen, gemessen zwischen Spule und Motorgehäuse mit einem DC-500-V-Ohmmeter, überschreitet er nicht 20 MΩ. - **Isolationsfestigkeit:** Nach Nennbetrieb wird eine Spannung von 50 Hz oder 60 Hz eine Minute lang zwischen Spule und Gehäuse angelegt, ohne dass Anomalien bis zu 1500 V auftreten. - **Temperaturanstieg:** Normal bei Ein Getriebe oder ein gleichwertiger Kühlkörper ist installiert, der unter Standardbedingungen nominal arbeitet; die mit dem Widerstandsverfahren gemessene Spulentemperatur bleibt unter 70 °C - **Isolationsklasse:** Klasse B (130 °C) - **Betriebstemperatur:** Motor: -10 bis +40 °C (nicht vereist) - **Betriebsfeuchtigkeit:** 85 % oder weniger (nicht kondensierend) - **Drehrichtung:** Ja - **Drehzahlregelung:** Ja **Leistungsdaten (5 Leerlaufdrehzahlen verfügbar):** | Modell | Spannung (DC/V) | Leerlaufdrehzahl (U/min) | Leerlaufstrom (A) | Drehzahl unter Last (U/min) | Drehmoment unter Last (kgf/cm) | Leistung (W) | |--------|----------------|-------------------------|--------------------|----------------------------|---------------------------|---------------| | XD-37GB3650 | 24 | 5 | 0,35 | 4 | 150 | 30 | | XD-37GB3650 | 24 | 10 | 0,32 | 8 | 90 | 27 | | XD-37GB3650 | 24 | 20 | 0,28 | 15 | 80 | 26 | | XD-37GB3650 | 24 | 30 | 0,26 | 24 | 50 | 24 | | XD-37GB3650 | 24 | 50 | 0,28 | 40 | 26 | 20 | **Produkt-Highlights:** - **Hochwertige Ganzmetallzahnräder:** Verschleißfest, leise und langlebig - **Kompakter Motor mit hohem Drehmoment:** Sorgt für stabile Leistung im Betrieb - **Wicklungen aus reinem Kupfer (Stator und Rotor):** Verbessern die Widerstandsfähigkeit gegen Verzögerung und die Leitfähigkeit und erhöhen so das Motordrehmoment - **Überstromschutz:** Schützt den Motor vor Durchbrennen während des Betriebs und verlängert seine Lebensdauer - **Vielseitige Anwendungen:** Geeignet für Mikromaschinen, CNC-Werkzeugmaschinen, hochpräzise Messgeräte, elektronische Fertigungsanlagen und Finanzmaschinen **Lieferumfang:** - 1 x XD-37GB3650 Bürstenloser Motor **Verdrahtungshinweise:** - **Rotes Kabel:** An den Pluspol des Netzteils anschließen - **Schwarzes Kabel:** Kabel:** An den Minuspol des Netzteils anschließen - **Weißes Kabel:** Nicht bestückt (für Drehung gegen den Uhrzeigersinn) - **Rotes Kabel:** An den Pluspol des Netzteils anschließen - **Weißes und schwarzes Kabel:** Parallel an den Minuspol anschließen (für Drehung im Uhrzeigersinn) - **Blaues Kabel:** PWM-Drehzahlregelung, angeschlossen an einen 0-5V-Impuls-Drehzahlregler - **Gelbes Kabel:** FG-Signalleitung, Hall-Signalausgang, ein Grundimpuls für sechs Umdrehungen **Wichtige Hinweise für die optimale Nutzung:** - **Überlastung und Blockieren des Rotors:** Vermeiden Sie längere Überlastungszustände, da diese die Isolierschicht auf lackierten Drähten auflösen, Kurzschlüsse verursachen und den Motor durchbrennen lassen können. - **Betrieb bei niedriger Drehzahl:** Seien Sie vorsichtig, da Kohlenstaubablagerungen Kurzschlüsse verursachen können. - **PWM Steuerung: **Vorsicht beim Umgang mit der Steuerung, da die Steuerfrequenz zu schnellem Bürstenverschleiß und erhöhter Wärmeentwicklung führen kann.** **Trägheit und Bremsen:** Nach dem Abschalten der Stromzufuhr dreht sich der Rotor aufgrund seiner Trägheit weiter. Durch Kurzschließen der Plus- und Minus-Anschlüsse kann gebremst werden, dies kann jedoch den Strom kurzzeitig erhöhen. **Umgang mit dem Motor:** Vermeiden Sie Stürze, da die empfindlichen Magnete brechen und den Motor blockieren können. Dieser Motor zeichnet sich durch eine hochwertige Verarbeitung und stabile Leistung aus und ist ideal für Ihre anspruchsvollen Projekte.
