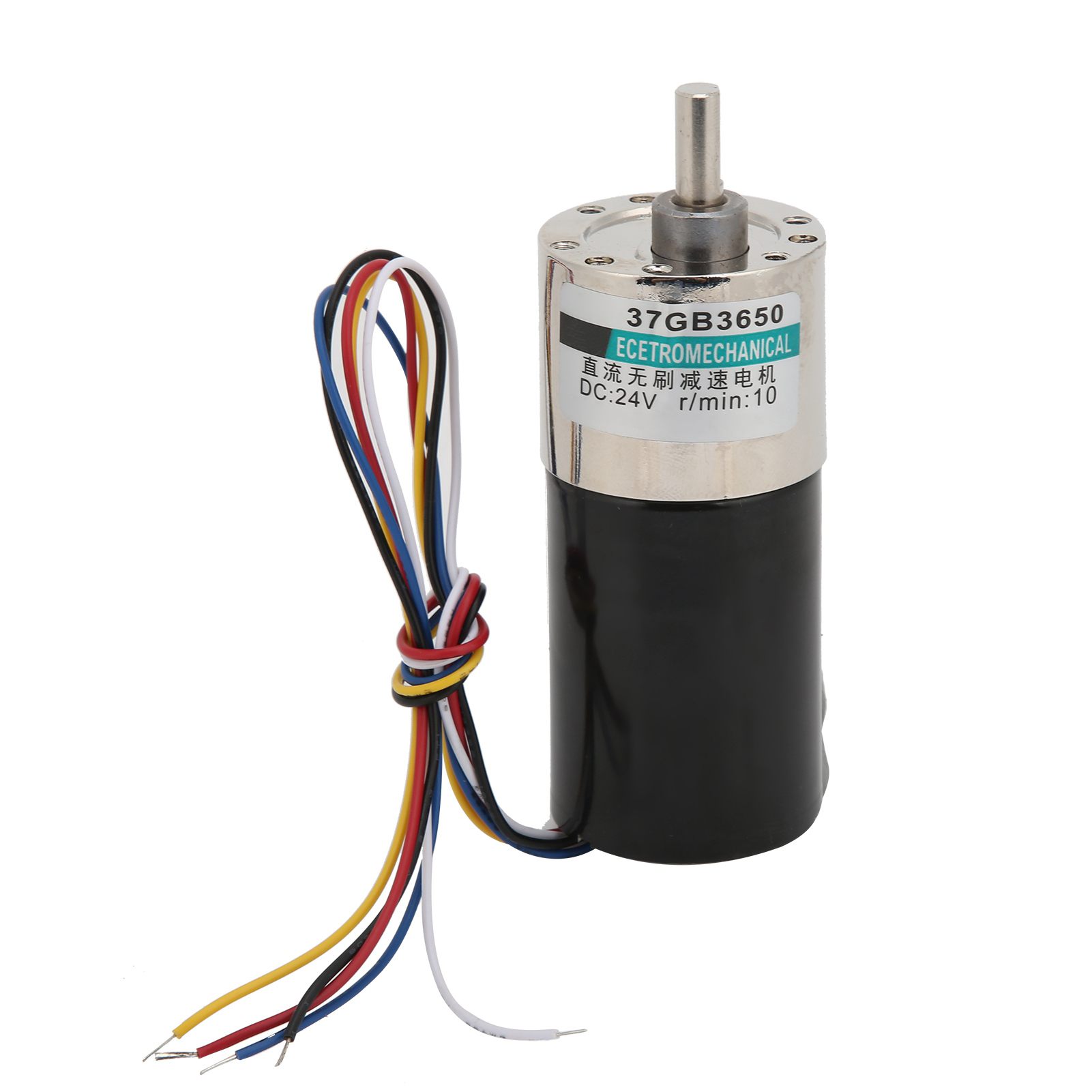

Dc24v Mini-bürstenloser Getriebemotor 10 U/min Leise Für Mikromechanik Xd-37gb3650 Im Uhrzeigersinn/gegen Den Uhrzeigersinn

Willkommen in unserem Shop! Entdecken Sie unseren hochpräzisen bürstenlosen Motor, Modell XD-37GB3650, der für außergewöhnliche Leistung in einer Vielzahl industrieller Anwendungen entwickelt wurde. Dieser Motor zeichnet sich durch seine robuste Bauweise und seine hohe Zuverlässigkeit aus. **Detaillierte technische Daten:** - **Typ:** Bürstenloser Motor - **Modell:** XD-37GB3650 - **Material:** Kupfer (Spulen und Kern) - **Abmessungen der Abtriebswelle:** Ca. 12 x 6 mm (0,5 x 0,2 Zoll) - **Isolationsklasse:** Klasse B (130 °C) - **Isolationswiderstand:** Größer als 20 MΩ (gemessen mit einem DC 500 V Megohmmeter nach Nennbetrieb) - **Spannungsfestigkeit:** 1500 V (1 Minute lang bei 50/60 Hz zwischen Spulen und Gehäuse angelegt) - **Temperaturanstieg:** Weniger als 70 °C (gemessen mit Widerstandsmethode, mit geeignetem Kühlkörper oder Getriebegehäuse) - **Betriebstemperatur:** -10 °C bis +40 °C (nicht vereist) - **Betriebsfeuchtigkeit:** ≤85 % (nicht kondensierend) - **Drehrichtung:** Ja - **Drehzahlregelung:** Ja (über blaues Kabel PWM) **Hauptvorteile:** - **Hochwertige Metallzahnräder:** Alle Zahnräder sind aus Metall gefertigt, verschleißfest, leise und bieten eine lange Lebensdauer. - **Kompakter und leistungsstarker Motor:** Kleine Baugröße bei hohem Drehmoment für optimale Betriebsstabilität. - **Wicklungen aus reinem Kupfer:** Stator und Rotor verwenden Spulen aus reinem Kupfer, was den Bremswiderstand und die Leitfähigkeit erhöht und somit das Motordrehmoment steigert. **Überlastschutz**: Der bürstenlose Motor ist mit einem Überstromschutz ausgestattet, der ein Durchbrennen verhindert und seine Lebensdauer verlängert. **Vielseitige Anwendungen**: Geeignet für verschiedene Branchen wie Mikromechanik, CNC-Maschinen, hochpräzise Messgeräte, Elektronikfertigungsanlagen und Finanzmaschinen. **5 Leerlaufdrehzahlen verfügbar**: Wählen Sie aus 5 verschiedenen Modellen das passende für Ihre spezifischen Anforderungen. Die hochwertige Verarbeitung gewährleistet einen stabilen Betrieb. **Leistungsdaten (modellabhängig):** | Modell | Spannung (DC/V) | Leerlaufdrehzahl (U/min) | Leerlaufstrom (A) | Drehzahl unter Last (U/min) | Drehmoment unter Last (kgf/cm) | Leistung (W) | |--------|----------------|-----------|-------------------------|----------------------------|----------------------------|---------------| | XD-37GB3650 | 24 | 5 | 0,35 | 4 | 150 | 30 | | XD-37GB3650 | 24 | 10 | 0,32 | 8 | 90 | 27 | | XD-37GB3650 | 24 | 20 | 0,28 | 15 | 80 | 26 | | XD-37GB3650 | 24 | 30 | 0,26 | 24 | 50 | 24 | | XD-37GB3650 | 24 | 50 | 0,28 | 40 | 26 | 20 | **Verdrahtungsanleitung:** - **Rotes Kabel:** An den Pluspol des Netzteils anschließen. - **Schwarzes Kabel:** An den Minuspol des Netzteils anschließen. - **Weißes Kabel:** Nicht anschließen (für Drehung gegen den Uhrzeigersinn - CCW). Für Rechtslauf (CW) schließen Sie die weißen und schwarzen Drähte parallel an den Minuspol an. - **Blauer Draht:** PWM-Drehzahlregelung, Anschluss an einen 0-5V-Impuls-Drehzahlregler. - **Gelber Draht:** FG-Signalleitung, gibt ein Hall-Signal aus (ein Impuls pro sechs Umdrehungen). **Wichtige Betriebshinweise:** - **Überlastung und Blockieren des Rotors:** Vermeiden Sie den Betrieb des Motors unter Überlastung oder mit blockiertem Rotor, da dies zu Überhitzung und Beschädigung der Wicklungen führen kann. - **Betrieb bei niedrigen Drehzahlen:** Gleichstrommotoren können bei niedrigen Drehzahlen Kohlenstaub ansammeln, der Kurzschlüsse verursachen kann. Vorsicht ist geboten. - **PWM-Regler:** Die Verwendung eines PWM-Reglers kann die Lebensdauer der Bürsten verkürzen. Halten Sie sich an die empfohlene Frequenz (10–20 kHz) und überwachen Sie die Temperatur. - **Trägheit und Bremsung:** Nach dem Abschalten der Stromzufuhr dreht sich der Rotor aufgrund seiner Trägheit weiter. Zum sofortigen Anhalten die Plus- und Minuspolklemmen kurzschließen (dies kann Rückstrom erzeugen und die Lebensdauer verkürzen). - **Motorsturz:** Die Keramikmagnete sind zerbrechlich. Verwenden Sie den Motor nicht, wenn er aus der Höhe gefallen ist, da dies zu Blockierungen und Beschädigungen führen kann. **Lieferumfang:** - 1 x XD-37GB3650 Bürstenloser Motor Dieser Motor enthält alle notwendigen Komponenten für die sofortige Installation und Inbetriebnahme. Ideal für anspruchsvolle Projekte, die Präzision und Langlebigkeit erfordern.
