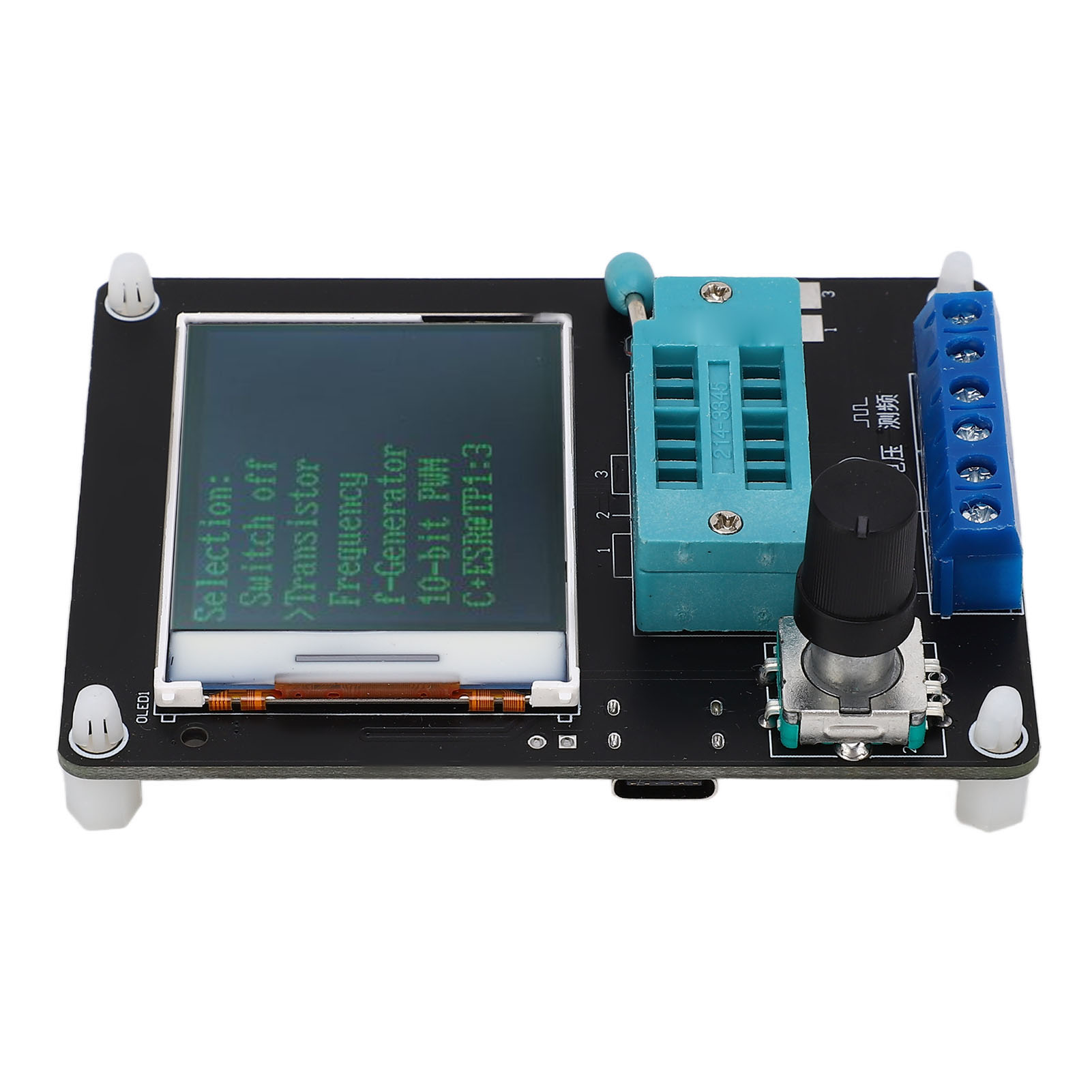

Dc5v-transistortester Mit 1,77-zoll-farb-tft-bildschirm, Misst Kapazität, Induktivität, Esr, Frequenz Und Spannung, Vollständige Englische Version

Willkommen in unserem Shop! Entdecken Sie unseren Transistortester GM328A, ein professionelles und vielseitiges Werkzeug für Ihre elektronischen Messungen. Dieses kompakte Gerät verfügt über ein 1,77-Zoll-Farb-TFT-Display mit digitaler LCD-Anzeige, das klare Daten und grafische Darstellungen liefert. Drehschalter und Testtaste gewährleisten eine intuitive Bedienung. Technische Daten: - Frequenzmessung: Messbereich von 1 Hz bis über 1 MHz, mit Periodenanzeige für Frequenzen unter 25 kHz. Zum Beenden dieser Funktion die Testtaste gedrückt halten. - Rechteckwellengenerator: Mehrfrequenzbereich, einstellbar durch Drehen des Schalters nach links oder rechts. Durch langes Drücken der Testtaste wird dieser Modus beendet. - Impulsgenerator: Einstellen des Tastverhältnisses von 1 % bis 99 % durch Drehen des Schalters. Zum Beenden die Taste gedrückt halten. - Stromversorgung: über 5V DC Typ-C-Anschluss oder eine 9V-Batterie kann für automatische Abschaltung angelötet werden, mit einem Standby-Strom von nur 20 nA. Technische Daten: - Material: Leiterplatte - Modell: GM328A - Eingangsspannung: 5V DC über Typ C - Betriebsstrom: ca. 30 mA - Messung mit Stift- und SMD-Bauteilen: unterstützt - Stromversorgung: keine Batterie enthalten - Steuerung: Drehgeber - Display: 1,77-Zoll-Farb-TFT Der Drehschalter bietet 6 Betriebsmodi: kurzes Drücken, langes Drücken, Linksdrehung, Rechtsdrehung und Gedrückthalten mit Links- oder Rechtsdrehung. Drücken Sie die Taste, um das Gerät einzuschalten und den Test zu starten. Wird nach einem Test kein Gerät erkannt, halten Sie den Schalter gedrückt oder drehen Sie ihn, um das Funktionsmenü aufzurufen. Navigieren Sie durch Drehen nach links/rechts und bestätigen Sie mit einem kurzen Druck. Um eine Funktion zu beenden, halten Sie den Schalter gedrückt. Kalibrierung: 1. Die Schnellkalibrierung beseitigt Fehler in internen Komponenten und sorgt für genaue Ergebnisse. Überbrücken Sie die Testpunkte TP1, TP2 und TP3 mit einem Draht und drücken Sie anschließend die Testtaste. Wenn auf dem Bildschirm „Selbsttestmodus...?“ in Weiß auf Schwarz angezeigt wird, drücken Sie erneut, um zu starten. Befolgen Sie die Anweisungen: Entfernen Sie die Drähte, nachdem „Isoliersonde!“ angezeigt wird, und warten Sie, bis „Test beendet“ angezeigt wird. 2. Für die erste Verwendung wird eine vollständige Kalibrierung empfohlen. Der Test ist über das Menü „Selbsttest“ zugänglich und benötigt einen 220-nF-Kondensator. Schließen Sie die Testpunkte kurz und installieren Sie den Kondensator zwischen TP1 und TP3, sobald auf dem Display „1 - || - 3>100nF“ angezeigt wird. Warten Sie, bis „Test beendet“ angezeigt wird. Lieferumfang: – 1 x Transistortester – 1 x Tastenabdeckung – 1 x Aufbewahrungsbox. Nutzen Sie dieses zuverlässige und präzise Werkzeug für all Ihre Elektronikprojekte!
