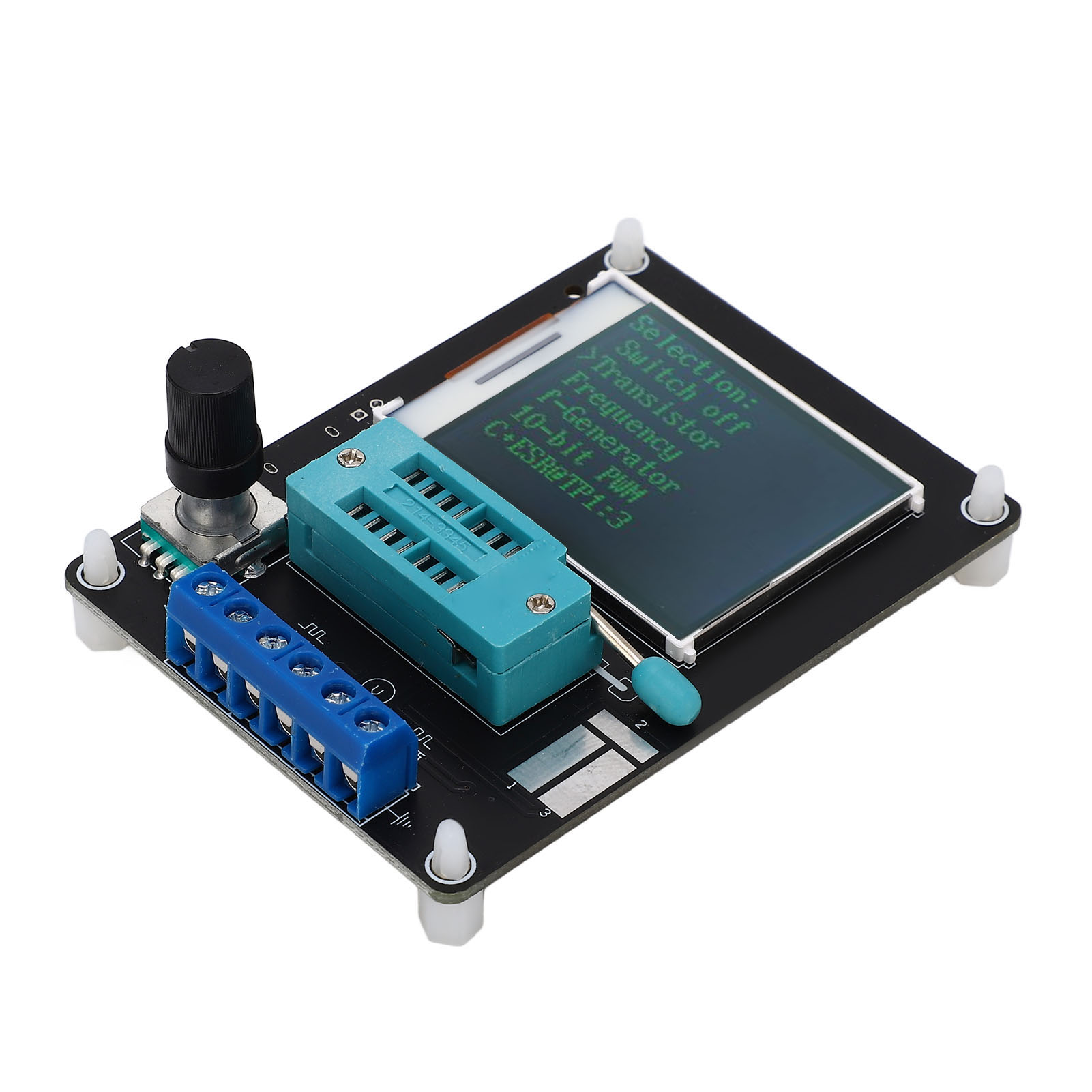

Dc5v Transistortester Mit 1,77-zoll-tft-farbbildschirm, Kapazitäts-, Induktivitäts-, Esr- Und Spannungs-/frequenzmessung (englische Vollversion)
ab 32,99 € inkl. Versand bei ManoMano DE
Angebot1 Angebot
Preise zuletzt geprüft: vor 8 Tagen
| Aktion | ||||
|---|---|---|---|---|
ManoMano DE | 32,99 € | Gratis | 32,99 € | Zum Shop |
1. Digitales LCD-Display: Das Transistortestgerät ist gut lesbar und zeigt Messdaten und Diagramme an. Die Bedienung erfolgt bequem per Drehschalter und Knopfdruck. 2. Frequenzmessung: Zum Beenden der Frequenzmessung die Testtaste gedrückt halten. Der Messbereich liegt zwischen 1 Hz und über 1 MHz. Bei Frequenzen unter 25 kHz wird die Periodendauer angezeigt. 3. Rechteckwellengenerator: Mehrere Frequenzbereiche für Rechteckwellen. Durch Drehen der Testtaste links oder rechts kann die Frequenz gewechselt werden. Zum Beenden des Rechteckwellengenerators die Testtaste gedrückt halten. 4. Impulsgenerator: Durch Drehen der Testtaste links oder rechts lässt sich das Tastverhältnis von 1 % bis 99 % einstellen. Zum Beenden des Impulsgenerators die Testtaste gedrückt halten. 5. Stromversorgung: Das Transistortestgerät wird über einen 5-V-USB-C-Anschluss mit Strom versorgt. Alternativ kann es an eine 9-V-Batterie mit automatischer Abschaltung angeschlossen werden. Der Abschaltstrom beträgt nur ca. 20 nA. Artikeltyp: Transistortester; Material: Leiterplatte; Modell: GM328A; Eingangsspannung: DC 5 V Typ C; Betriebsspannung: ca. 30 mA; Messung per Stecker: Unterstützt; Messung per Patch: Unterstützt; Stromversorgung: Ohne Batterie; Steuerung: Encoder; Display: 1,77 Zoll TFT-Farbdisplay; Produktbeschreibung: Der Drehschalter bietet 6 Bedienungsarten: kurzes Drücken, langes Drücken, Drehung nach links, Drehung nach rechts, Halten der linken Drehtaste, Halten der rechten Drehtaste. Im ausgeschalteten Zustand drücken Sie den Schalter, um das Gerät einzuschalten und den Test zu starten. Wird das Gerät nach einem Test nicht erkannt, halten Sie den Schalter gedrückt oder drehen Sie ihn nach links oder rechts, um das Funktionsmenü aufzurufen. Im Funktionsmenü können Sie mit den Schaltern über oder unter dem Menüpunkt die gewünschte Funktion auswählen. Drücken Sie den Schalter kurz, um eine Funktion aufzurufen. Um eine Funktion zu verlassen, halten Sie den Schalter gedrückt. 1. Die Kalibrierung des Testers dient dazu, Fehler der einzelnen Komponenten zu eliminieren und die Genauigkeit der Testergebnisse zu verbessern. Es gibt eine Schnellkalibrierung und eine vollständige Funktionskalibrierung. 2. Schnellkalibrierung: Verbinden Sie die drei Testpunkte TP1, TP2 und TP3 mit einem Draht und drücken Sie die Testtaste, während Sie den Bildschirm beobachten. Die Bildschirmfarbe ändert sich zu Weiß auf Schwarz, und die Meldung „Selbsttestmodus…?“ erscheint. Drücken Sie die Testtaste, um die Schnellkalibrierung zu starten. Erscheint die Meldung „Selbsttestmodus…?“, und wird innerhalb von 2 Sekunden keine Taste gedrückt, startet der normale Testvorgang. Am Ende werden die Widerstandswerte der verbundenen Drähte an den Testpunkten TP1, TP2 und TP3 angezeigt. Unabhängig davon werden nach dem Start der Schnellkalibrierung einige Daten auf dem Bildschirm angezeigt. Warten Sie, bis die Meldung „Isoliersonde!“ blinkt. Entfernen Sie anschließend die verbundenen Drähte von TP1, TP2 und TP3. Warten Sie, bis die Meldung „Test beendet“ erscheint. Die Schnellkalibrierung ist damit abgeschlossen. Verwenden Sie für die erste Kalibrierung den vollständigen Kalibrierungsmodus. 3. Für die vollständige Kalibrierung ist der Zugriff über das Funktionsmenü und ein zusätzlicher 220-nF-Kondensator erforderlich. Die vollständige Funktionskalibrierung führt einen umfassenderen Kalibrierungsprozess durch und dauert länger. Im Funktionsmenü drehen Sie die Testtaste auf den Menüpunkt „Selbsttest“ und drücken sie erneut, um die vollständige Funktionskalibrierung zu starten. Zuerst erscheint die blinkende Meldung „Kurzschlusssonden!“ auf dem Bildschirm. Anschließend verbinden Sie, ähnlich wie bei einer Schnellkalibrierung, die drei Testpunkte mit Drähten und warten den Kalibrierungsvorgang ab. Die blinkende Meldung „Isolierte Sonden!“ erscheint auf dem Bildschirm. Sobald die Meldung „1 - | | - 3 > 100 nF“ erscheint, werden die vorbereiteten 220-nF-Kondensatoren an den Testpunkten TP1 und TP3 angeschlossen. Warten Sie, bis die Meldung „Test beendet“ auf dem Bildschirm erscheint, um die vollständige Funktionskalibrierung abzuschließen. Lieferumfang: 1 x Transistortester, 1 x Knopfabdeckung, 1 x Aufbewahrungsbox
