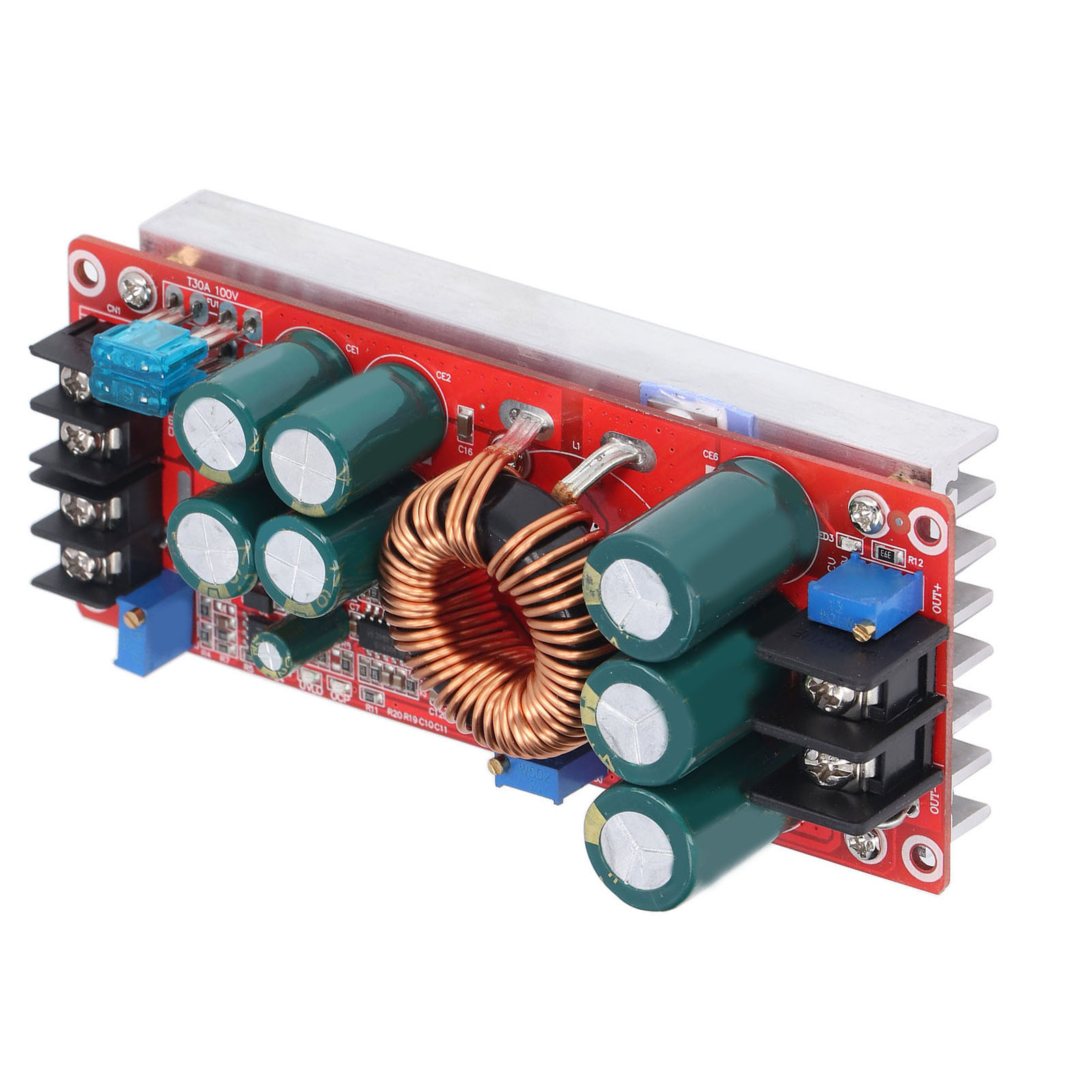

Dcdc-boost-netzteilmodul 1200w, Konstantspannungsregler

1. [SPANNUNGSBEREICH] Die Eingangsspannung beträgt 10 bis 60 V DC, die Ausgangsspannung ist stufenlos von 12 bis 83 V einstellbar. Dieses Modul eignet sich für den Bau von geregelten Netzteilen. 2. [NETZTEIL] Es versorgt elektronische Geräte und Fahrzeuge mit Strom, insbesondere digitale Geräte wie Laptops. 3. [OPTIMALER SCHUTZ] Das Modul verfügt über Verpolungs-, Überstrom- und Kurzschlussschutz und gewährleistet so einen sicheren Betrieb und einen hohen Wirkungsgrad. 4. [EINFACHE EINSTELLUNG] Dank des Potentiometers lässt sich die Ausgangsspannung einfach mit einem Schlitzschraubendreher einstellen. 5. [EINFACHE INSTALLATION] Das kompakte Spannungsreglermodul ist mit seinen Anschlussklemmen und 3-mm-Abstandshaltern einfach zu installieren. 6. [VIELSEITIGE ANWENDUNG] Geeignet zur Spannungsregelung von Solarmodulen, zum Laden von Akkus, Lithium-Batterien usw. sowie zur Stromversorgung von Hochleistungs-LEDs. Produkttyp: DC-Boost-Modul. Modell: SZ-BT07CCCV-A. Modultyp: Nicht isoliertes Aufwärtswandlermodul. Eingangsspannung: DC 10–60 V (direkter 10–60-V-Eingang ohne Spannungsauswahl-Jumper). Eingangsstrom: maximal 20 A. Bei einem Strom über 15 A ist ein Lüfter zur Wärmeabfuhr erforderlich (der Eingangsstrom kann bei einer Eingangsspannung von 12–24 V mit Lüfter bis zu 25 A erreichen). Ruhestrom: 15 mA (bei einer Erhöhung der Spannung von 12 V auf 20 V steigt der Ruhestrom mit der Ausgangsspannung). Ausgangsspannung: 12–83 V, stufenlos einstellbar (Standardeinstellung: 19 V. Bei Bedarf einer anderen Einstellung bitte angeben. Die Einstellung kann mit einem Multimeter vorgenommen werden). Ausgangsstrom: maximal 18 A. Bei einem Strom über 18 A bitte angeben. Bei Strömen über 10 A erhöhen Sie bitte die Wärmeabfuhr (abhängig von der Spannungsdifferenz zwischen Ein- und Ausgang; je größer die Differenz, desto geringer der Ausgangsstrom). Konstantstrombereich: 0,5–18 A (± 0,3 A). Verpolungsschutz am Eingang: Ja (150-A-Verpolungsschutz-MOSFET). Unterspannungsschutz: Ja (einstellbar von 9 bis 50 V). Betriebstemperatur: -40 bis +85 °C (erhöhen Sie bitte die Wärmeabfuhr bei zu hoher Umgebungstemperatur). Betriebsfrequenz: 150 kHz. Wirkungsgrad: 92 % bis 97 % (der Wirkungsgrad hängt von Eingangs- und Ausgangsspannung und -strom sowie der Potenzialdifferenz ab; eine geringe Potenzialdifferenz führt zu einem hohen Wirkungsgrad). Überstromschutz am Eingang: Ja (automatischer Schutz ab 25 A; das Netzteil wird nicht überlastet). Kurzschlussschutz: Ja (30-A-Eingangssicherung), doppelter Kurzschlussschutz für einen sichereren Betrieb. Eingangs-Verpolungsschutz: Ja (150-A-Leistungs-MOSFET mit Verpolungsschutz; hält längerer Verpolung stand). Montage: Vier 3-mm-Abstandshalter. Verdrahtung: Klemmenblock (hochstromfähiges Reinkupferkabel verwenden). Modulabmessungen (L x B): Ca. 130 x 52 mm. Spannungsregelung: Stellen Sie das Ausgangspotentiometer V-ADJ (siehe Abbildung oben) mit einem Schlitzschraubendreher bei eingeschaltetem Gerät und ohne Last ein. Die Reaktion ist bei niedrigeren Spannungen langsamer. Der Einstellbereich ist reduziert. (Die Standardausgangsspannung beträgt 19 V. Für andere Werte kontaktieren Sie uns bitte.) Stromregelung: Drehen Sie das Potentiometer A-ADJ ca. 30 Umdrehungen gegen den Uhrzeigersinn, um den Ausgangsstrom auf das Minimum einzustellen. Schließen Sie die LED an und drehen Sie das Potentiometer A-ADJ anschließend im Uhrzeigersinn auf den gewünschten Strom. Zum Laden eines vollständig entladenen Akkus schließen Sie diesen an den Ausgang an und stellen Sie RV2 auf den gewünschten Strom ein. Verwenden Sie zum Einstellen des Ladevorgangs unbedingt einen entladenen Akku, da der Ladestrom mit zunehmender Restladung sinkt. (Der Standardausgang des elektronischen Drehzahlreglers (ESC) beträgt 3 A.) Wichtiger Hinweis: Verändern Sie den Strom nicht durch Kurzschließen des Ausgangs, da die Schaltung des Boost-Moduls durch Kurzschließen nicht verändert werden kann. Tiefentladeschutz: Dieser Schutz verhindert eine Tiefentladung des Akkus bei zu niedriger Akkuspannung, um Schäden am Leistungsmodul und am Akku zu vermeiden. Um beispielsweise den Tiefentladeschutz für einen 12-V-Akku zu konfigurieren, schließen Sie eine 10-V-Spannungsquelle an den Eingang des Leistungsmoduls an und stellen Sie RV1 mit einem Schlitzschraubendreher ein (im Uhrzeigersinn zum Erhöhen, gegen den Uhrzeigersinn zum Verringern der Schutzspannung), bis die UVLO-Anzeige leuchtet. Die Tiefentladeschutzspannung beträgt dann 10 V. Sobald die Spannung auf 10 V sinkt, wird das Leistungsmodul nicht aktiviert (Eingangsspannung entspricht Ausgangsspannung). Lieferumfang: 1 x Boost-Modul
