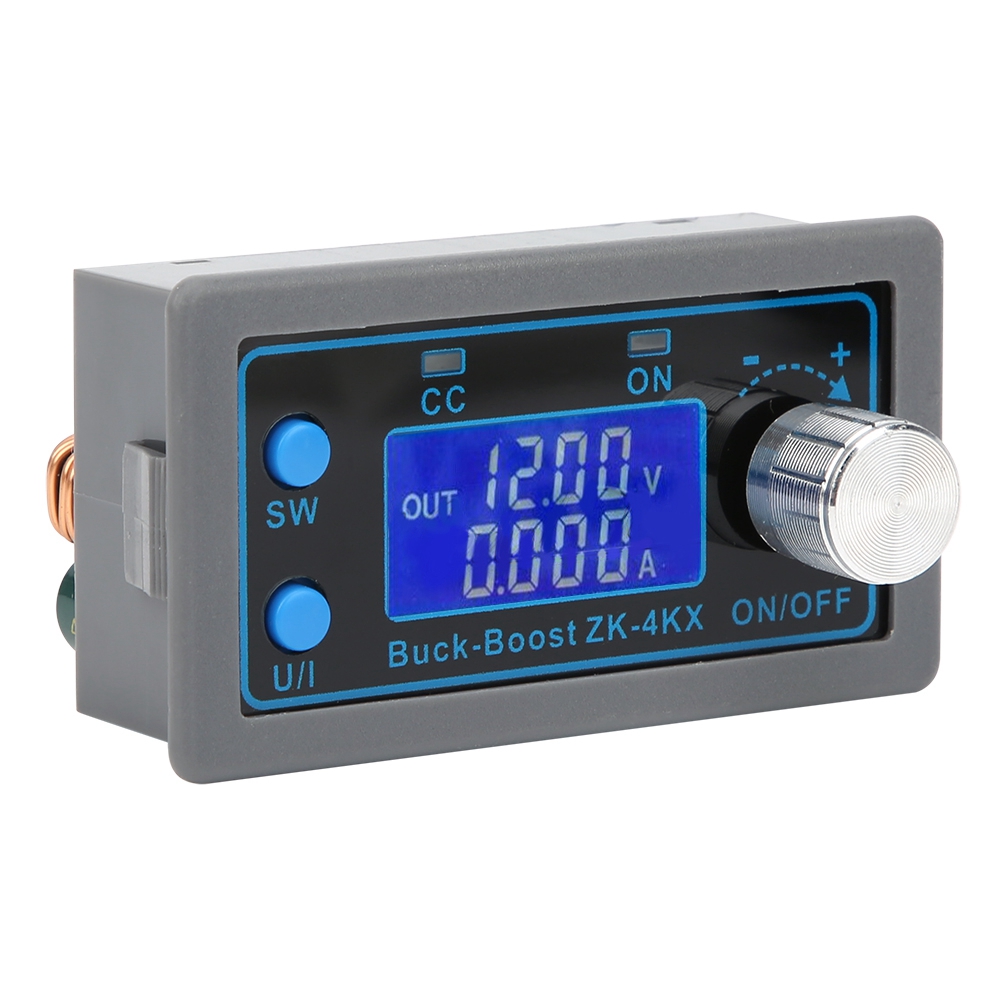

Dcdc Buck-boost Spannungsregler 0,53v-30v 4a, Dc-cv Wandlermodul Mit Lcd-anzeige, 4a Einstellbares Netzteil, Display-ladegerät, Variabler Stufen-leistungsregler, Für Elektronik- Und Diy-projekte.

Willkommen in unserem Shop! Dieses Konvertermodul verfügt über eine Konstruktion mit mehreren Software-Schutzmechanismen für einen sichereren, zuverlässigeren und komfortableren Betrieb. Die große Wärmeableitungsfläche ermöglicht einen dauerhaften Betrieb unter optimalen Bedingungen. Der Eingang des Moduls ist verpolungssicher und verhindert so Schäden bei falschem Anschluss. Auch der Ausgang ist verpolungssicher, sodass beim Laden keine Sperrdiode benötigt wird. Die digitale Einstellung ist präzise und schnell und bietet Funktionen zur Spannungssteigerung und -absenkung. Die Ausgangsspannung ist von 0,5 bis 30 V und die Strombegrenzung von 0 bis 4 A einstellbar. Technische Daten: - Produkttyp: Wandlermodul - Eingangsspannung: 5,0–30 V - Ausgangsspannung: 0,5–30 V - Ausgangsstrom: Stabiler Betrieb bei 3 A Dauerstrom, bis zu 4 A mit verbesserter Wärmeableitung - Ausgangsleistung: 35 W mit natürlicher Wärmeableitung, 50 W mit verbesserter Wärmeableitung - Spannungsanzeigeauflösung: 0,01 V - Stromanzeigeauflösung: 0,001 A - Wirkungsgrad: ca. 88 % - Sanftanlauf: Ja (das Modul kann bei Einschalten unter hoher Last ausfallen) - Betriebsfrequenz: 180 kHz - Schutzmechanismen: Verpolungsschutz am Eingang, Verpolungsschutz am Ausgang - Unterspannungsschutz am Eingang (einstellbar von 4,8 bis 30 V, Standard 4,8 V) - Überspannungsschutz am Ausgang (einstellbar von 0,5 bis 31 V, Standard 31 V) - Überstromschutz am Ausgang (einstellbar von 0 bis 4,1 A, Standard 4,1 A) - Überlastschutz (einstellbar von 0 bis 50 W, Standard 50 W) - Überhitzungsschutz (einstellbar von 80 bis 110 °C, Standard 110 °C) - Überzeitschutz (einstellbar von 0 bis 100 h, standardmäßig deaktiviert) - Überkapazitätsschutz (einstellbar von 0 bis 60 Ah, standardmäßig deaktiviert) Betrieb Anleitung: 1. Anzeigeparameter umschalten: Drücken Sie auf der normalen Benutzeroberfläche kurz die SW-Taste, um die angezeigten Inhalte offline anzuzeigen. Sie können zwischen Stromstärke (A), Leistung (W), Kapazität (Ah) und Zeit (h) umschalten. Durch langes Drücken ändert sich die Anzeige oben und Sie können zwischen Eingangs- und Ausgangsspannung wechseln. 2. Ausgangsspannung einstellen: Drücken Sie auf der normalen Benutzeroberfläche kurz die U/I-Taste, um die Einstellungsoberfläche für die Gleichspannung aufzurufen. Eine Ziffer der Ausgangsspannung blinkt. Drehen Sie den Drehknopf, um die Spannung zu erhöhen oder zu verringern. Drücken Sie kurz die Taste, um die zu ändernde Ziffer auszuwählen. Nach der Einstellung drücken Sie zweimal kurz die U/I-Taste, um zur normalen Benutzeroberfläche zurückzukehren. Andernfalls erfolgt die automatische Rückkehr nach 10 Sekunden Inaktivität. 3. Konstantstromwert einstellen (d. h. den maximal zulässigen Strom): Drücken Sie auf der normalen Benutzeroberfläche kurz die U/I-Taste, um die Einstellungsoberfläche für den Konstantstrom aufzurufen. Drücken Sie die U/I-Taste erneut, um den Konstantstromwert auszuwählen. Eine Ziffer blinkt. Drehen Sie den Drehknopf, um den Wert einzustellen. Drücken Sie kurz den Drehknopf, um die Ziffer auszuwählen. Nach der Einstellung drücken Sie kurz die Taste U/I, um die Einstellungen zu verlassen und zur normalen Benutzeroberfläche zurückzukehren. Andernfalls erfolgt die automatische Rückkehr nach 10 Sekunden. 4. Standardeinstellung des EIN/AUS-Zustands: Halten Sie auf der normalen Benutzeroberfläche die Taste U/I gedrückt, um die Einstellungen aufzurufen. Das Display zeigt OPEN OFF (Ausgang standardmäßig deaktiviert, wenn eingeschaltet) oder OPEN ON (Ausgang standardmäßig aktiviert) an. Halten Sie die Drehknopftaste gedrückt, um zwischen diesen Zuständen umzuschalten. Nach der Einstellung halten Sie die Taste U/I gedrückt, um zur normalen Benutzeroberfläche zurückzukehren. 5. Einstellen von Schutzparametern und Schwellenwerten: Halten Sie auf der normalen Benutzeroberfläche die Taste U/I gedrückt, um die Einstellungen aufzurufen. Drücken Sie kurz die SW-Taste, bis der gewünschte Parameter angezeigt wird: - OUP: Überspannungsschutzschwelle - OCP: Überstromschutzschwelle - OPP: Überlastschutzschwelle - OAP: Überkapazitätsschutzschwelle - OHP: Überzeitschutzschwelle - OTP: Überhitzungsschutzschwelle Lieferumfang: 1 x Konvertermodul
