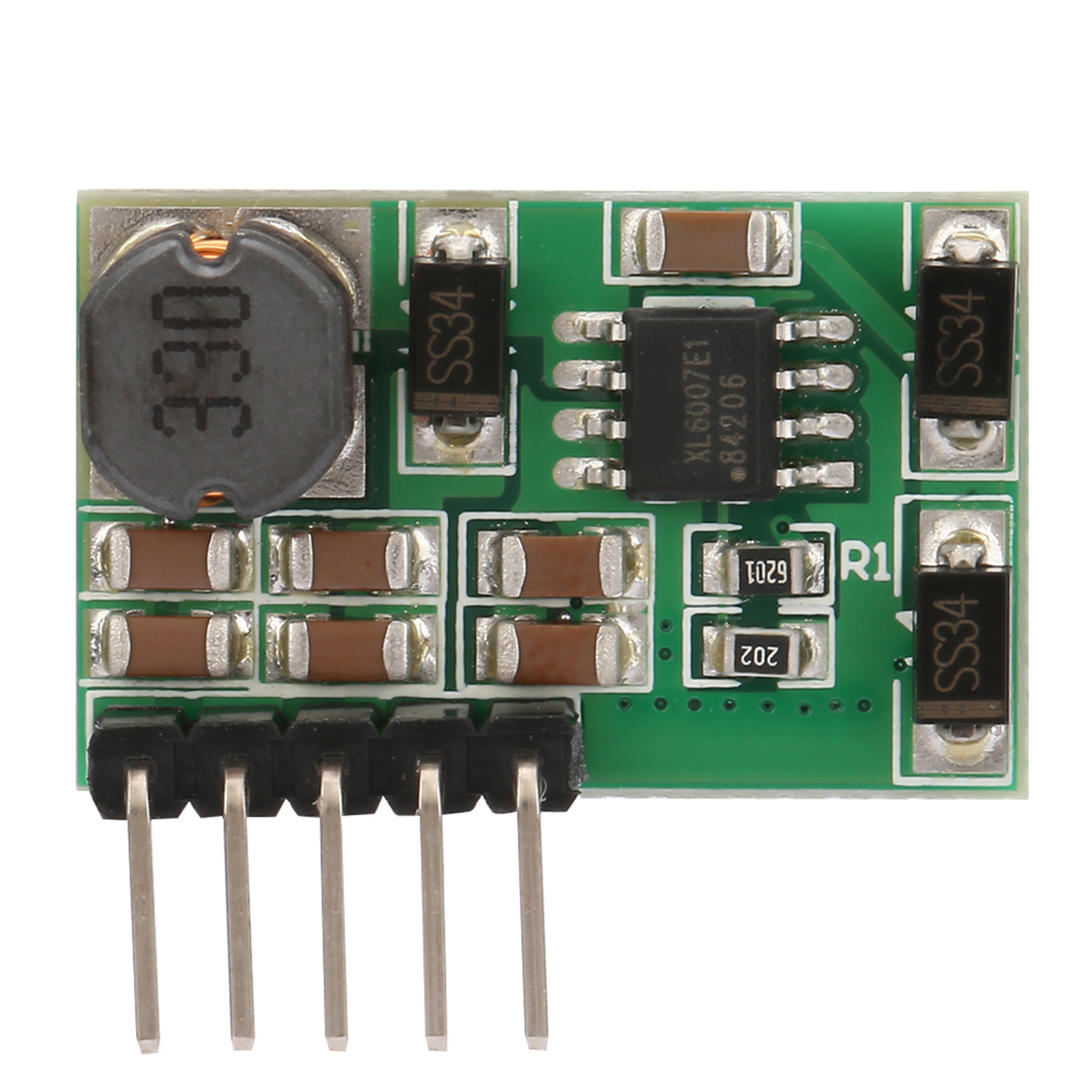

Dd1718pa Dc-dc-aufwärtswandlermodul, Adc, Dac, Lcd-netzteil (zum Anlöten)

Willkommen in unserem Shop! Entdecken Sie unseren hochwertigen Aufwärtswandler, der dank erstklassiger elektronischer Bauteile und präziser Fertigung für außergewöhnliche Langlebigkeit sorgt. Seine stabile Leistung und hohe Wandlungsrate gewährleisten optimale Effizienz, während die kompakte Bauweise die hervorragenden Eigenschaften nicht beeinträchtigt. Dieses Produkt ist in sechs verschiedenen Ausführungen erhältlich, um Ihren individuellen Anforderungen gerecht zu werden, und eignet sich perfekt für eine Vielzahl von Anwendungen, darunter ADCs/DACs, Operationsverstärker, RS232/RS485/RS422-Busse, Audiogeräte, LCD-Netzteile, Messgeräte, MCU-Boards, Motornetzteile, Multimeter sowie WLAN-Geräte, Router und Ethernet-Geräte. Technische Daten: - Zustand: 100 % Neu - Verfügbare Modelle: ±5 V, ±6 V, ±9 V, ±12 V, ±15 V, ±24 V Detaillierte Spezifikationen: - Für ±5 V: Eingangsspannung DC 3–4,5 V, Ausgang DC ±5 V (Abweichung ±5 %), maximaler Eingangsstrom 2 A, maximaler Ausgangsstrom: +Vo 1 A, -Vo 200 mA - Für ±6 V: DC-Eingangsspannung 3–5 V, DC-Ausgang ±6 V (Abweichung ±5 %), maximaler Eingangsstrom 2 A, maximaler Ausgangsstrom: +Vo 1 A, -Vo 200 mA - Für ±9 V: DC-Eingangsspannung 3,3–8 V, DC-Ausgang ±9 V (Abweichung ±4 %), maximaler Eingangsstrom 1,8 A, maximaler Ausgangsstrom: +Vo 800 mA, -Vo 180 mA - Für ±12 V: DC-Eingangsspannung 3,3–11 V, DC-Ausgang ±12 V (Abweichung ±4 %), maximaler Eingangsstrom 1,8 A, maximaler Ausgangsstrom: +Vo 700 mA, -Vo 150 mA - Für ±15 V: DC-Eingangsspannung 3,3–13 V, DC-Ausgang ±15 V (Abweichung ±4 %), maximaler Eingangsstrom 1,8 A, maximaler Ausgangsstrom: +Vo 600 mA, -Vo 120 mA - Für ±24 V: DC-Eingangsspannung 3,6–18 V, DC-Ausgang ±24 V (Abweichung ±4 %), maximaler Eingangsstrom 1,8 A, maximaler Ausgangsstrom: +Vo 400 mA, -Vo 100 mA Optionen: 3 V ~ 18 V bis ±5 V, ±6 V, ±9 V, ±12 V, ±15 V, ±24 V Betriebsbedingungen: - Betriebstemperatur: -40 bis +125 °C - Lagertemperatur: -65 bis +150 °C Abmessungen und Gewicht: - Gewicht: ca. 4 g / 0,1 oz - Größe: ca. 25 x 16,3 x 6,6 mm / 1,0 x 0,6 x 0,3 Zoll Lieferumfang: - 1 x Boost-Netzteil Wichtige Hinweise: 1. Die Eingangsspannung darf den angegebenen Maximalbereich nicht überschreiten. 2. Die Ausgangsleistung darf die maximale Last nicht über einen längeren Zeitraum überschreiten. 3. Die Eingangsleistung muss aufgrund des Eigenverbrauchs des Moduls höher als die Ausgangsleistung sein. 4. Aufgrund des Spannungsabfalls an der Diode ist die Spannung an -Vo niedriger als an +Vo. 5. Für eine stabilere Spannung wird ein Ausgangsstrom von mehr als 15 mA empfohlen. 6. -Vo darf nicht allein verwendet werden, da sonst keine Spannung erzeugt wird. Sie können jedoch nur +Vo verwenden.
