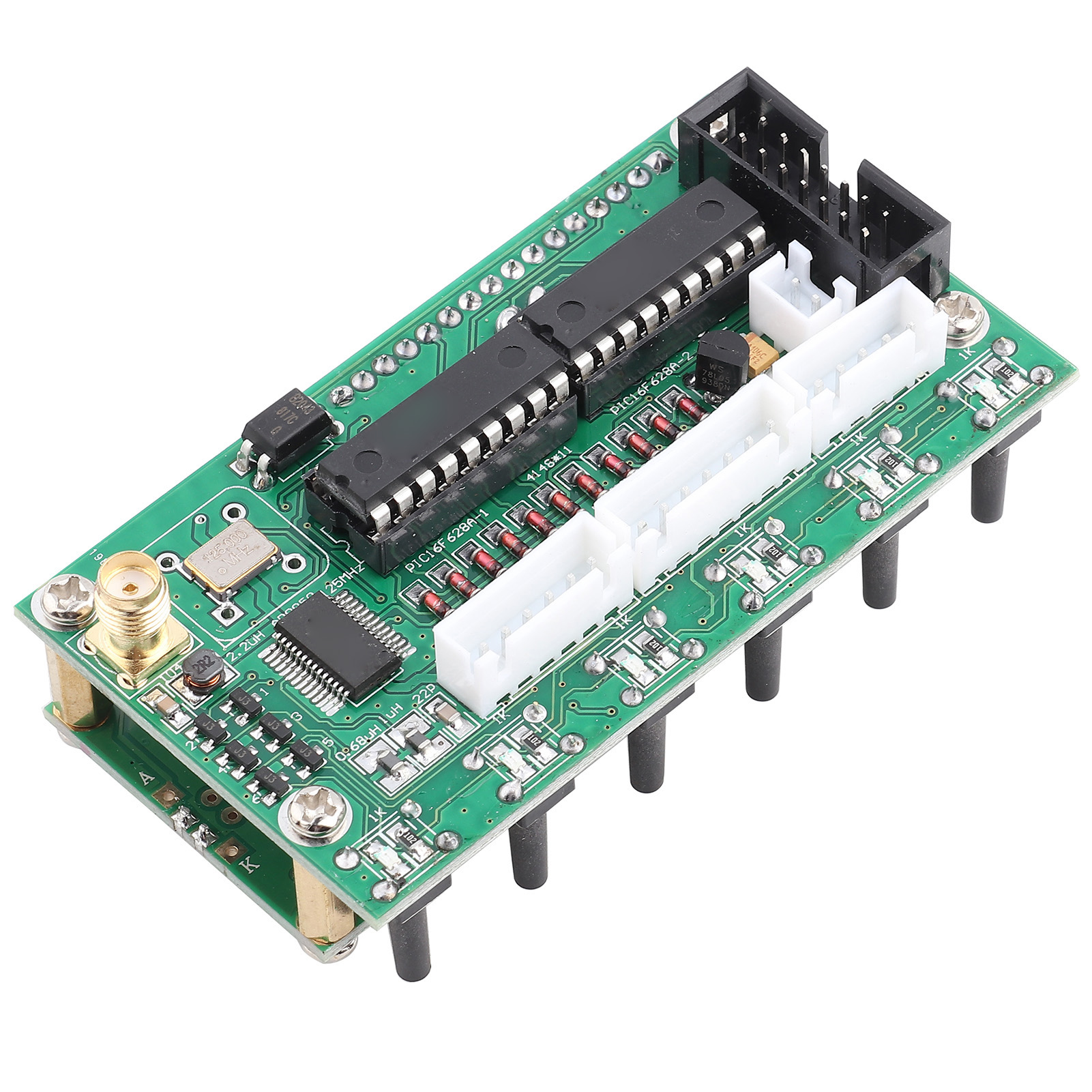

Dds-signalgenerator Ad9850, 6 Bänder, 0–55 Mhz, Digitales Kurzwellenradio

1. Dies ist ein DDS-Signalgenerator (0–55 MHz). Er basiert auf dem AD9850-Chip und ist sehr einfach zu bedienen. 2. Er unterstützt eine stufenlose Frequenzeinstellung von 0–55 MHz in 1-Hz-Schritten. 3. Der Generator verfügt über einen 78L05-Spannungsregler. Ein Eingangsstrom von 200 mA und eine Eingangsspannung von 8–9 V sind optimal. 4. Eine Eingangsspannung von 12 V darf nur kurzzeitig für Tests verwendet werden, da es sonst zu einer Überhitzung der Platine kommt. 5. Die Ziffern 1–6 entsprechen den sechs Frequenzbändern: (3,8, 7, 9, 14, 18 oder 21, 27 oder 29 MHz). Ein Eingangsstrom von 200 mA und eine Eingangsspannung von 8–9 V sind optimal. Eine Eingangsspannung von 12 V ist nur für kurzzeitige Tests geeignet, da sie sonst zu einer Überhitzung der Platine führt. Die Pins 5/6 werden wie abgebildet mit dem Encoder verbunden. Pin 7 (mittlerer Pin) wird mit dem digitalen Matrixeingang verbunden. Pin 14 (8 V GND) wird mit 8 V vom Mainboard versorgt. Bei Versorgung durch das Mainboard benötigt das DDS keine separate Stromversorgung. Die Pins 1–6 entsprechen den sechs Frequenzbändern (3,8, 7, 9, 14, 18 oder 21, 27 oder 29 MHz). ISB, USB und CW sind die drei Betriebsmodi. DT ist das Signal vom Mainboard. Tasten und Anschlüsse: ENC: Encoder-Schalter; MEM: Speichermodus-Schalter; VFO: Umschalten von VFO A zu VFO B oder von VFO B zu VFO A; SSB: Betriebsmodus-Wechsel: USB, LSB, AM, CW usw.; RIT: Feinabstimmung der Empfangsfrequenz; CAL: Einstellfunktionen (KB-1 und KB-2 haben einen gemeinsamen Pin, aber nicht GND). Bedienung: CAL drücken, Gerät einschalten, um in den Einstellungsbildschirm zu gelangen. CAL loslassen. A: 6XREFCLE AKTIVIEREN: Chip-Taktmodus einstellen, Frequenzcodierung anpassen. AD9851 auf 6-fache Frequenz, AD9850 auf 1-fache Frequenz einstellen. CAL drücken und schnell wieder loslassen, um zu Schritt B zu gelangen. B: DDS-SYSTEM-CLK: Chip-Arbeitsfrequenz einstellen. Wert mit dem Encoder-Schalter einstellen. Bedienung gemäß der STEP-Taste. AD9851 auf den 6-fach multiplizierten Oszillatorkanal einstellen, AD9850 auf den tatsächlichen Oszillatorausgang einstellen. CAL drücken und schnell loslassen, um zu Schritt C zu gelangen. C: MIN_RX_DDS_FREQ: Minimale Arbeitsfrequenz einstellen. Den Wert mit dem Drehgeber und der STEP-Taste anpassen. CAL drücken und schnell loslassen, um zu Schritt D zu gelangen. D: MAX_RX_DDS_FREQ: Maximale Arbeitsfrequenz einstellen. Den Wert mit dem Drehgeber und der STEP-Taste anpassen. (Kleiner als 60 MHz sind zulässig). CAL drücken und schnell loslassen, um zu Schritt E zu gelangen. E: SSB_OFFSET: Feinabstimmung für den SSB-Betriebsmodus. Den Wert mit dem Drehgeber und der STEP-Taste anpassen. CAL drücken und schnell loslassen, um zu Schritt F zu gelangen. F: CW_OFFSET: Feinabstimmung für den CW-Betriebsmodus. Den Wert mit dem Drehgeber und der STEP-Taste anpassen. CAL drücken und schnell loslassen, um zu Schritt G zu gelangen. G: OFFSET_FREQ: Offsetfrequenz einstellen. Beispiel: Stellen Sie die Frequenz auf 9 MHz oder 10,7 MHz ein. Verwenden Sie den Drehgeberschalter, um den Wert entsprechend der STEP-Taste anzupassen. Drücken Sie CAL und lassen Sie die Taste schnell los, um zu Schritt H zu gelangen. H: MULTIPLIKATOR: Multipliziert die Frequenzeinstellung. Der Wert sollte 1 sein. Drücken Sie CAL und lassen Sie die Taste schnell los, um zu Schritt I zu gelangen. I: Auf dem Bildschirm erscheint „SAVE“. Die Einstellungen werden automatisch gespeichert, und das Gerät kehrt zum normalen Betrieb zurück. Spezifikationen: Gewicht: 115 g, Größe: ca. 8,2 x 4,5 cm. Hinweise: 1. DDS SYSTEM CLK: Verwenden Sie einen Frequenzmesser, um einen 30-MHz-Oszillator zu erhalten. Multiplizieren Sie den gemessenen Wert mit 6 und tragen Sie das Ergebnis hier ein. Bei Verwendung des AD9851 stellen Sie den Wert zunächst auf 180000000 ein. 2. OFFSET FREQ: Kann auf + oder - eingestellt werden. Drehen Sie den Drehgeberschalter, um den Wert zu ändern. Drücken Sie die STEP-Taste und drehen Sie anschließend den Drehgeberschalter, um den Schritt anzupassen. Die minimale Arbeitsfrequenz plus (+) Offsetfrequenz muss größer als 0 (Null) sein. Frequenzanzeige: RX = MULTIPLIKATOR x (RX_DDS_FREQ + OFFSET_FREQ) TX = MULTIPLIKATOR x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ) Die im DDS programmierte Frequenz wird wie folgt berechnet: RX = ABS(RX_DDS_FREQ) TX = ABS(RX_DDS_FREQ + TX_OFFSET_FREQ) RX_DDS_FREQ, MIN_RX_DDS_FREQ, MAX_RX_DDS_FREQ, TX_OFFSET_FREQ OFFSET_FREQ Beispiele: 1. DDS-Ausgangsbereich 30–40 MHz: MIN_RX_DDS_FREQ MAX_RX_DDS_FREQ OFFSET_FREQ RX Frequenzanzeigebereich. 30 MHz 40 MHz 100 MHz = 130 MHz bis 140 MHz. Anmerkung 1: 30 MHz 40 MHz -10 MHz = 20 MHz bis 30 MHz. / -40 MHz -30 MHz 170 MHz = 140 MHz bis 130 MHz. Anmerkung 2: -40 MHz -30 MHz 60 MHz = 30 MHz bis 20 MHz. 2. FT180A mit DDS einstellen: RPT NO X6 RECLK X6 DDS SYSTEM CLK 180M MAX DDS FREQ 65M MIN RX DDS FREQ 10.701M (Offsetfrequenz + RIT-Frequenz) MAX RX DDS FREQ 60M TX OFFSET FREQ 0 MAX RIT OFFSET 1K (RIT-Frequenz) OFFSET FREQ -10.700M -
