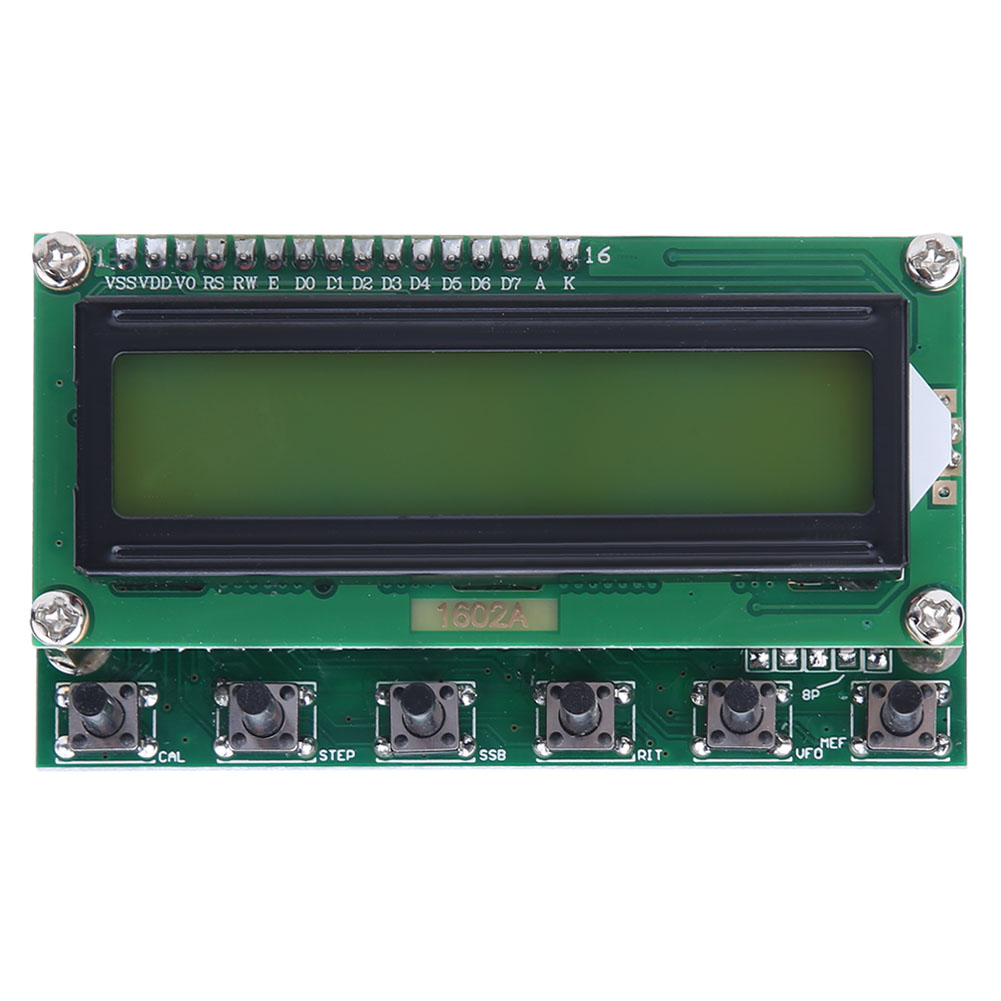

Dds-signalgenerator Ad9850, Digitales Lcd-modul, 0–55 Mhz, 6 Bänder, 8–9 V Stromversorgung

Willkommen in unserem Shop! Dieser Signalgenerator ist ein präzises und vielseitiges Werkzeug für Ihre Hochfrequenz- und Elektronikprojekte. Er verfügt über ein übersichtliches 1602-LCD-Display und bietet einen stufenlos einstellbaren Frequenzbereich von 0 bis 55 MHz mit einer Abstimmgenauigkeit von 1 Hz. Die ideale Stromversorgung beträgt 8 V bis 9 V Gleichstrom mit einem Eingangsstrom von 200 mA, bereitgestellt durch einen integrierten 78L05-Spannungsregler. Ein 12-V-Netzteil sollte nur für kurzzeitige Tests verwendet werden, da es zu einer Überhitzung der Platine führen kann. Das Modul bietet sechs vordefinierte Frequenzbänder: 3,8, 7, 9, 14, 18 oder 21 MHz sowie 27 oder 29 MHz. Es bietet drei Betriebsmodi: ISB, USB und CW. Der 14-polige Anschluss (8 V GND) ermöglicht die 8-V-Versorgung über das Motherboard; in diesem Fall benötigt das DDS-Modul kein separates Netzteil. Die Anschlüsse sind einfach: Pin 5 und 6 werden wie abgebildet mit dem Encoder verbunden, Pin 7 des mittleren Steckers dient dem digitalen Matrixeingang. Das DT-Signal kommt von der Hauptplatine. Das intuitive Bedienfeld verfügt über mehrere Tasten: ENC (Encoder-Schalter), MEM (Speichermodus-Schalter), VFO (Umschaltung zwischen VFO A und VFO B), SSB (zyklische Umschaltung der Betriebsmodi: USB, LSB, AM, CW usw.), RIT (Feinabstimmung der Empfangsfrequenz) und CAL (Funktionseinstellungen). Beachten Sie, dass die Pins KB-1 und KB-2 einen gemeinsamen Pin haben, der nicht Masse (GND) ist. Die kompakten Abmessungen des Produkts betragen ca. 80 x 45 x 30 mm. Ein Signalgenerator ist im Lieferumfang enthalten.
