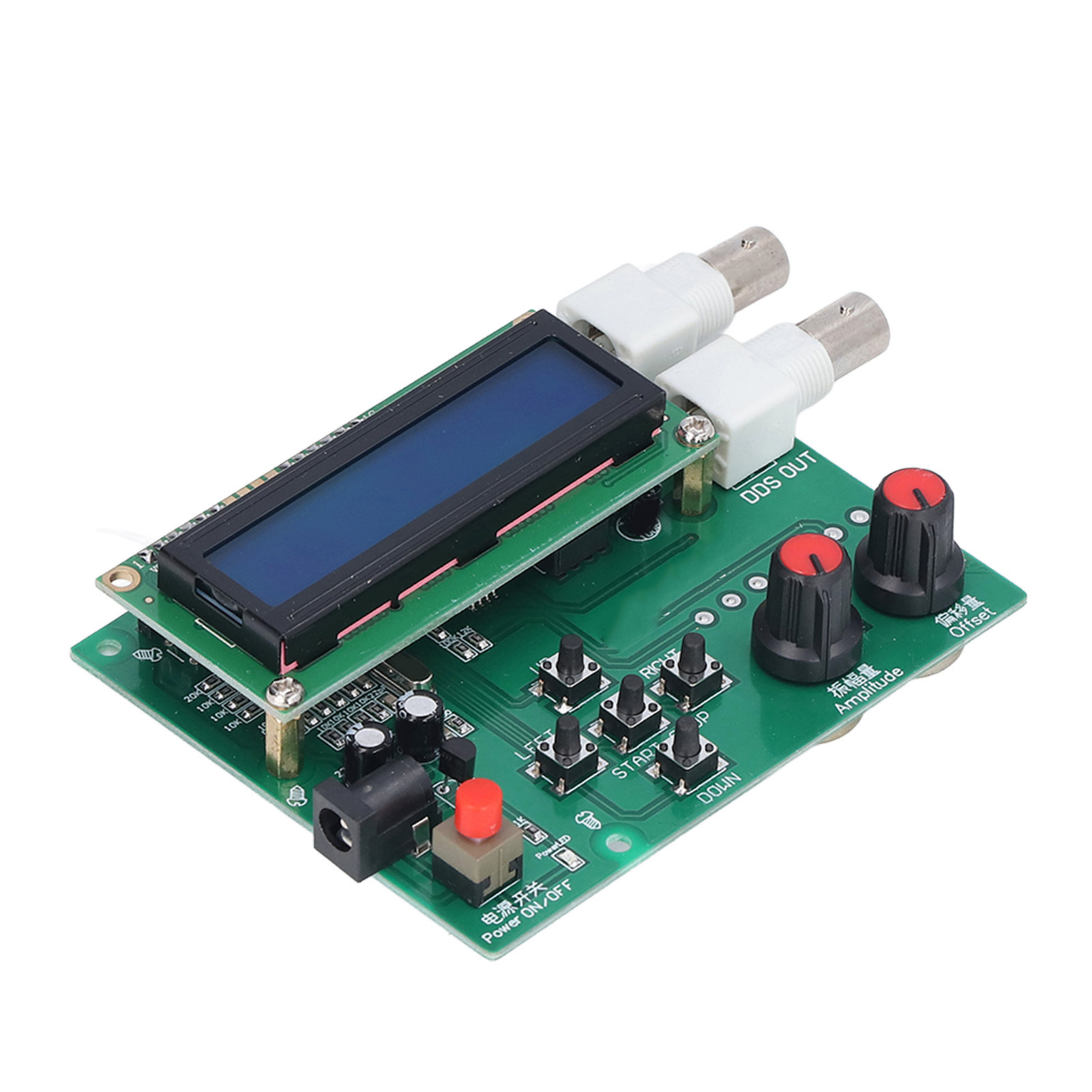

Dds-signalgenerator-modul-kit Für Sinus-, Rechteck-, Sägezahn- Und Dreieckwellen, 1–65534 Hz, 7–9 V Gleichstromversorgung

Willkommen in unserem Shop! Dieses DDS-Signalgeneratormodul bietet präzise und vielseitige Leistung für Ihre Elektronikprojekte. Hier die detaillierten Spezifikationen: - **Hochfrequenzausgang (HS)**: Bis zu 8 MHz, mit einstellbarem Offset von 0,5 Vpp bis 5 Vpp und einer Amplitude von 0,5 Vpp bis 14 Vpp. - **Automatische Konfigurationswiederherstellung**: Das Modul speichert die zuletzt verwendete Konfiguration und stellt sie beim Einschalten wieder her. Betriebsspannung: 7–9 V DC, kompatibel mit einem 1602-LCD-Display. - **Einstellbare Signalamplitude**: Zwei Potentiometer ermöglichen die separate Einstellung von DDS-Signal-Offset und -Amplitude. DDS-Frequenzbereich: 1 Hz bis 65534 Hz, mit segmentierten Abstimmschritten: 1, 10, 100, 1000 und 10000 Hz. **Verschiedene Wellenformen:** Der Generator erzeugt verschiedene Signalarten: Sinuswelle, Rechteckwelle, Sägezahnwelle, invertierte Sägezahnwelle, Dreieckwelle, EKG-Welle und Rauschen. **Wellenformauswahl:** Zu den Hauptfunktionen gehören die Wellenformauswahl (nach oben/unten), die Frequenzeinstellung (links zum Verringern, rechts zum Erhöhen) und die Steuerung des Ausgangs (Start/Stopp/RUN). **Technische Daten:** Typ: DDS-Signalgeneratormodul Material: Leiterplatte Betriebsspannung: DC 7–9 V - DDS-Frequenzbereich: 1 Hz – 65534 Hz - Anzeige: 1602 LCD - Inkrementwerte: 1, 10, 100, 1000, 10000 Hz - Offset: 0,5 Vpp – 5 Vpp - Amplitude: 0,5 Vpp – 14 Vpp **Lieferumfang:** - 1 x DDS-Signalgeneratormodul - 4 x Dichtungen Dieses Modul eignet sich ideal zum Testen, zur Fehlersuche und zum Experimentieren in der Elektronik. Seine Flexibilität und Präzision machen es zu einem zuverlässigen Werkzeug für Hobbybastler und Profis.
