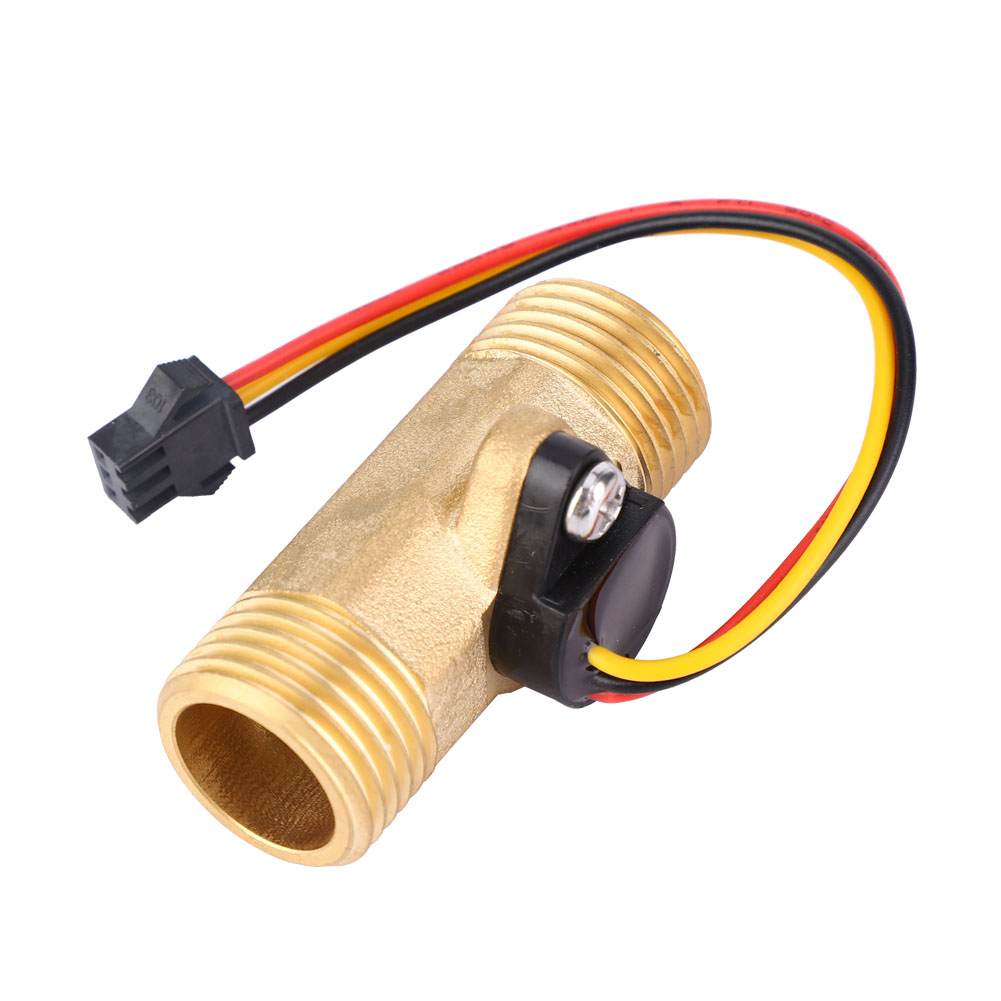

Débitmètre À Effet Hall G1/2" Filetage Mâle 1 À 30 L/min

1. Résistance aux chocs : Le produit est bien emballé et résiste à une chute libre de 50 cm de hauteur (axes X, Y, Z) sur une surface en béton sans anomalie, avec une variation de précision inférieure à 10 %. 2. Résistance d'isolement : La résistance d'isolement entre le fil conducteur du capteur à effet Hall et le corps de la vanne est supérieure ou égale à 100 MΩ (500 V CC). 3. Résistance à la chaleur : Placé à 80 ± 3 °C pendant 72 h, puis revenu à température ambiante en 1 à 2 h, le produit ne présente aucune anomalie, ni fissure, ni jeu, ni dilatation, ni déformation. 4. Résistance au froid : Placé à -20 ± 3 °C pendant 72 h, puis revenu à température ambiante en 1 à 2 h, le produit ne présente aucune anomalie, ni fissure, ni jeu, ni dilatation, ni déformation. 5. Résistance à l'isolation : Le fil conducteur du capteur à effet Hall et le corps de la vanne sont soumis à une tension alternative de 600 V (50/60 Hz) pendant 1 seconde sans anomalie d'isolation. Caractéristiques : Résistance aux chocs : Le produit est bien emballé et résiste à une chute libre de 50 cm de hauteur (axes X, Y, Z) sur une surface en béton sans anomalie, avec une variation de précision inférieure à 10 %. Résistance d'isolation : La résistance d'isolation entre le fil conducteur du capteur à effet Hall et le corps de la vanne est supérieure ou égale à 100 MΩ (500 V CC). Résistance à la chaleur : Placé à 80 ± 3 °C pendant 72 h, puis revenu à température ambiante en 1 à 2 h sans anomalie, les pièces ne présentent ni fissures, ni jeu, ni dilatation, ni déformation. Résistance au froid : Placé à -20 ± 3 °C pendant 72 h, puis revenu à température ambiante en 1 à 2 h sans anomalie, les pièces ne présentent ni fissures, ni jeu, ni dilatation, ni déformation. Résistance à l'isolation : Le fil conducteur du capteur à effet Hall et le corps de la vanne sont soumis à une tension alternative de 600 V (50/60 Hz) pendant 1 seconde sans anomalie d'isolation. Résistance à l'humidité : Après 72 heures à 60 ± 3 °C et une humidité relative de 90 à 95 %, la résistance d'isolation reste supérieure à 1 MΩ. Résistance à la traction : Une force de traction de 10 N est appliquée pendant 1 minute sur le fil conducteur sans desserrage ni rupture. Résistance aux chocs thermiques : Le dispositif est soumis à un cycle de 10 cycles, alternant une exposition à 80 ± 3 °C pendant 1 heure et une exposition directe à -20 ± 3 °C pendant 1 heure. Aucun phénomène de fissure, de relâchement, de dilatation ou de déformation n'est observé. Spécifications : Filetage : G1/2 mâle-mâle Plage de débit : 1 à 30 L/min Tension : 5 V CC Précision : 5 % Courant de fonctionnement maximal : 15 mA (5 V CC) Plage de tension de fonctionnement : 5 à 18 V Plage de température de fonctionnement : 0 à 120 °C (sans givre) Plage d'humidité de fonctionnement : 35 à 90 % HR (sans givre) Pression admissible : 4,3 V CC (entrée 5 V CC) Niveau bas de l'impulsion de sortie : < 0,5 V CC (entrée 5 V CC) Caractéristiques de l'impulsion de débit : F = 10,0 * Q Débit par minute - 3 Rapport cyclique de l'impulsion de sortie : 50 % ± 10 % Temps de montée de la sortie : Temps de descente du signal de sortie : 0,04 µs ; temps de descente du signal de sortie : 0,18 µs. Schéma de câblage : Fil rouge : Alimentation positive ; Fil noir : Alimentation négative ; Fil jaune : Sortie du signal d’impulsion. Contenu de l’emballage : 1 débitmètre. Remarque : Les chocs violents et les attaques chimiques sont strictement interdits. Il est strictement interdit de jeter ou de heurter l’appareil. Installation horizontale ou verticale dans n’importe quelle direction. La température du fluide ne doit pas dépasser 800 °C.
