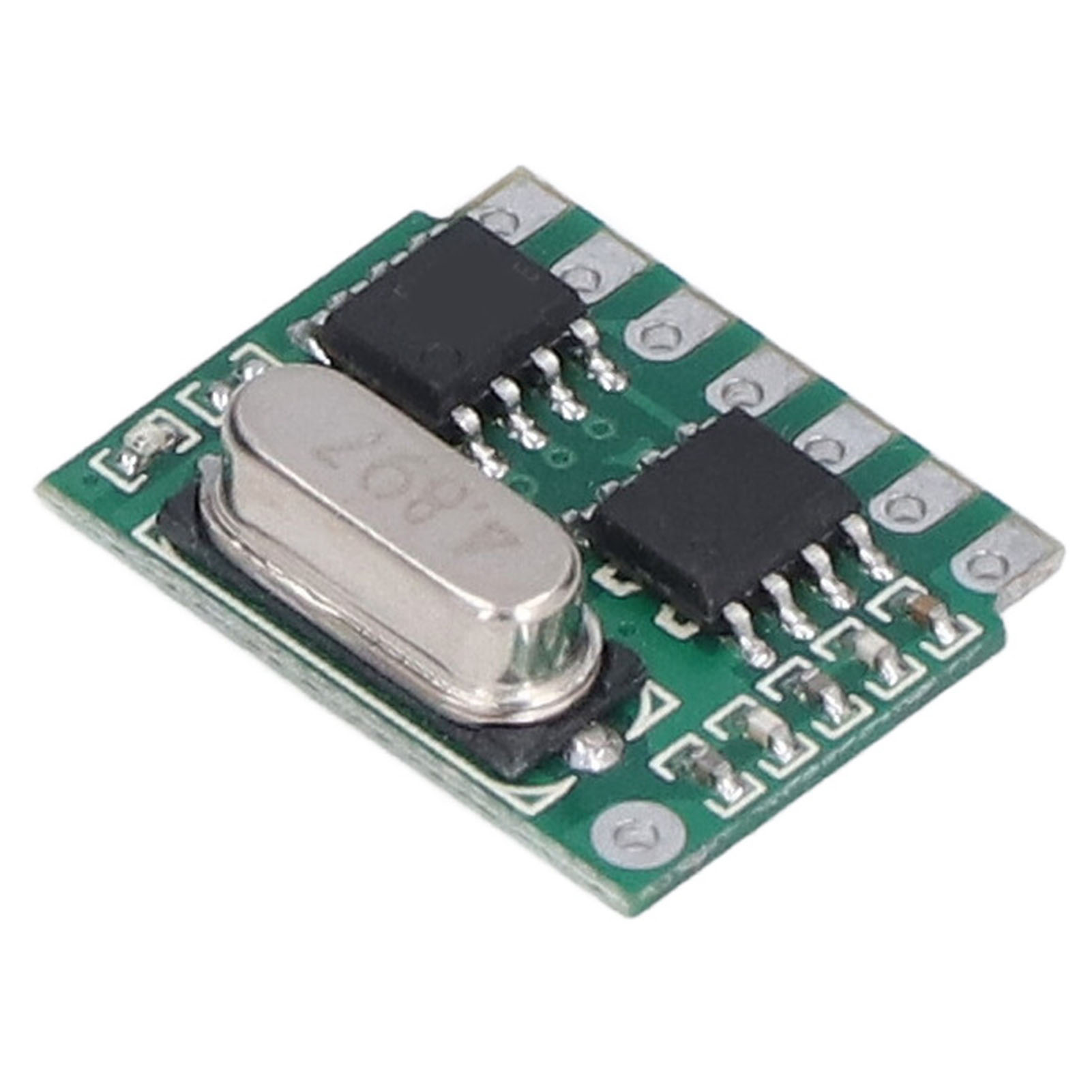

Decodierungs-empfängermodul Mit Großem Spannungsbereich, 4-kanal-lernfernbedienungsmodule Für Pt2272

1. Intelligenter Identifikationschip: Kompatibel mit EV1527, PT2262 und anderen Identifikations-ICs sowie Festcode-ICs (Lötcodes). Geeignet für Fernsteuerungsanwendungen. 2. Breite Kompatibilität: Kompatibel mit den meisten auf dem Markt erhältlichen Lern- und Festcode-Chips (Lötcodes), darunter EV1527, PT2262, HX2262, SC2260, SC5211, HS2240 usw. 3. Wellenwiderstand: Passt sich intelligent dem Wellenwiderstand des Senders an. Universell einsetzbar. Aktivierung über die Lerntaste zum Anlernen und Umschalten der Betriebsmodi. 4. Lokale Vibrationsdämpfung: Hervorragende lokale Vibrationsdämpfung. Mehrere Module können ohne gegenseitige Störungen oder Beeinträchtigung der Empfangsreichweite gleichzeitig betrieben werden. Der TYJM01AK unterstützt drei Betriebsmodi: Selbstverriegelnd (T4), Impuls (M4) und Verriegelnd (H4). 5. 4-Kanal-Ausgang: Das Modul unterstützt 4-Kanal-Ausgang, verfügt über eine Lernanzeige und eine effektive VT-Datenanzeige, was die Bedienung intuitiver und komfortabler macht. Der Dekodierungschip besitzt einen integrierten EEPROM und unterstützt bis zu 32 Fernbedienungsspeichergruppen. Produkttyp: Weitbereichs-Dekodierungsempfängermodul. Größe: Ca. 18,8 x 14,8 x 5 mm / 0,74 x 0,58 x 0,20 Zoll. Technische Daten: 1. Betriebsspannung: 2–5,5 V 2. Betriebsstrom: 3,5 mA (433 MHz bei optimaler Betriebsgeschwindigkeit) 3. Modulationsverfahren: ASK 0OK 4. Empfangsempfindlichkeit: -108 dBm 5. Datenrate: Bis zu 10 kbit/s 6. Kapazität jedes I0-Ports: < 20 mA 7. Betriebstemperaturbereich: -40 bis 85 °C. Pin-Funktionsbeschreibung: VT: Eingang für die Lerntaste und gültiger Dekodierungsausgang; Niedriges Signal bei gültiger Dekodierung, ansonsten hohes Signal. D3: Datenausgang, Kanal D3. D2: Datenausgang, Kanal D2. D1: Datenausgang, Kanal D1. D0: Datenausgang, Kanal D0. VCC: Positive Versorgungsspannung. GND: Negative Versorgungsspannung. Betriebsartenbeschreibung: 1. Selbstverriegelnd (T4): 4 unabhängige Ausgänge ohne gegenseitige Beeinflussung. Jeder Druck auf die Starttaste invertiert den Zustand des entsprechenden Ausgangs (VT-Impuls). Beispiel: Bei Wert 0010 für Taste A invertiert ein Druck auf dieser Taste den Zustand von Kanal D1. 2. Umschalten (M4): Beim Drücken der Starttaste wird der entsprechende Ausgang auf High gesetzt und nach Sendeende wieder auf Low (VVIT-Impuls). 3. Verriegelnd (H4): Beim Drücken der Starttaste wird der entsprechende Kanal auf High gesetzt, alle anderen auf Low. Dieser Zustand bleibt bis zur nächsten Änderung der Fernbedienungsdaten erhalten. Das gültige Signal wird durch den T-Impuls gekennzeichnet. Wenn beispielsweise der Tastencode 1000 lautet, wird Kanal D3 auf HIGH gesetzt, die anderen Kanäle auf LOW. Besitzen die Datencodes mehrere HIGH-Bits, wird der Ausgangspegel durch das höchstwertige Bit bestimmt. Beispiel: Für die Daten von Taste 1 lautet der Code 0111. Nach diesem Prinzip ist der Ausgang von Kanal D2 HIGH, die anderen Kanäle LOW. 1 x Dekodierungsmodul
