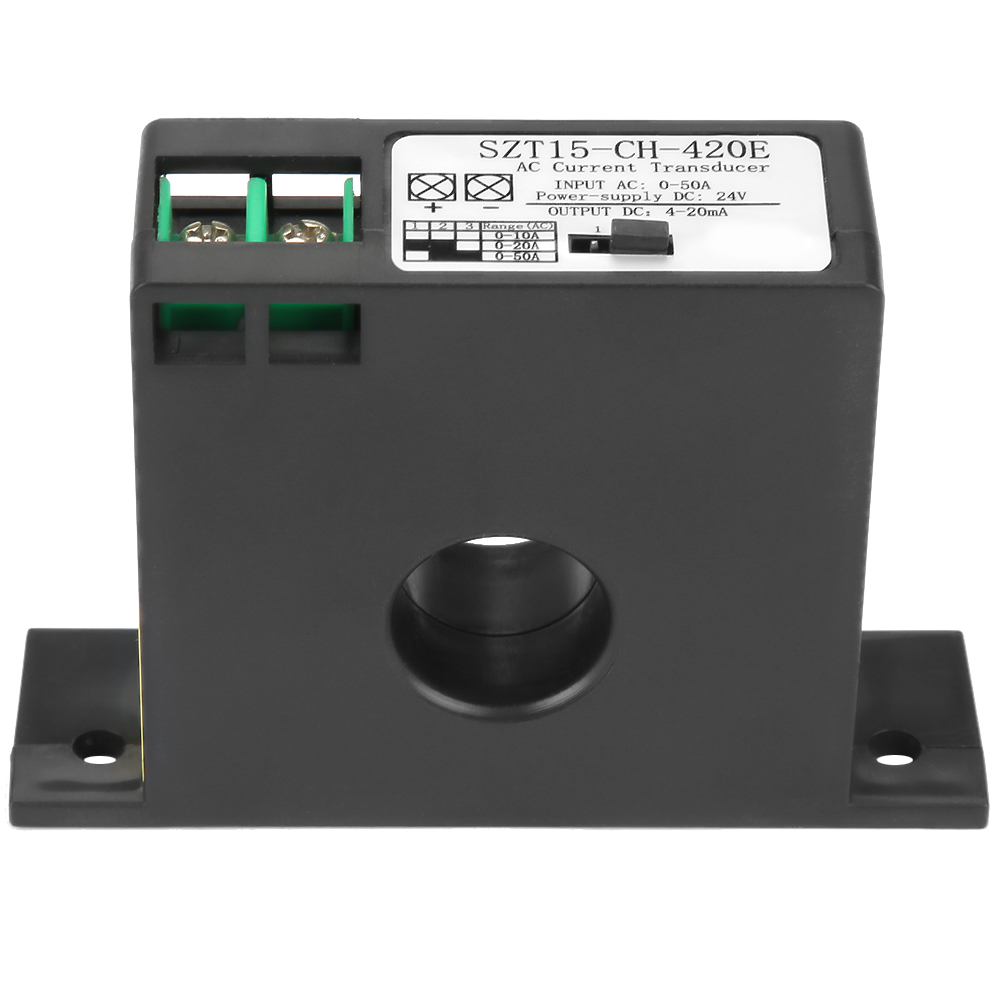

Der Stromtransmitter Szt15-ch-420e 4-20ma Erzeugt Ein Analoges Stromsignal, Isolierter Hall-sensor, Ac 0-50a.

Willkommen in unserem Shop! Entdecken Sie unseren Wechselstromwandler SZT15-CH-420E, der für die präzise und zuverlässige Überwachung von Wechselstrom in elektrischen Netzen oder Schaltungen entwickelt wurde. Dieses Gerät wandelt den gemessenen Strom in ein standardisiertes Gleichstromausgangssignal um und ermöglicht so die einfache Integration in verschiedene Steuerungs- und Datenerfassungssysteme. **Hauptmerkmale:** 1. Stromüberwachung mittels Gegeninduktivität für hohe Messgenauigkeit, stabilen Betrieb und sichere Trennung zwischen Ein- und Ausgang. 2. Wählbarer Wechselstrommessbereich: 0–10 A / 20 A / 50 A. 3. Gleichstromausgangssignal in drei Formaten verfügbar: 0–5 V / 0–10 V / 4–20 mA. 4. Einfache Installation und Anwendung: Während der Messung ist keine Gleichstrom-Reihenschaltung im Stromkreis erforderlich. 5. Durchgangsloch-Design mit einer Isolationsfestigkeit von bis zu 2000 V AC. **Zusätzliche Merkmale:** - Magnetische Hysterese unter 1 %, einsetzbar in starken Magnetfeldern. - Gehäuse aus selbstverlöschendem Material, sicher und langlebig. - Verwendung zur Wechselstromüberwachung, -erkennung, zum Überlastschutz und als elektronischer Schalter für automatische Steuerungssysteme. - Geeignet für diverse Anwendungen, die Strom- und Spannungswandlung erfordern. - Hohe Überlastfähigkeit, hohe Genauigkeit, hohe Isolation, hohe Sicherheit, geringer Stromverbrauch und ausgezeichnete Störfestigkeit. **Technische Daten:** - Produktname: Wechselstromwandler - Modell: SZT15-CH-420E - Stromversorgung: - Spannungsausgangstyp: Eigenversorgt, kein externes Netzteil erforderlich. - Stromausgangstyp: Benötigt ein externes 24V ± 10% DC-Netzteil. - Eingangsstrom (AC): 0-10A / 20A / 50A (SZT15-Serie); 0-100A / 150A / 200A (SZT20-Serie). - Ausgangstyp (DC): - Spannungsausgangstyp: 0-5V / 10V. - Stromausgangstyp: 4-20mA. - Minimaler Triggerstrom: 0,5 ± 0,2A (runde Ausführung); 1,5 ± 0,2 A (Klemmentyp). - Maximaler Durchgangsstrom: 200 % des Nennwerts (der Eingangsstrom darf 200 % des Nennwerts nicht überschreiten). - Leistungsaufnahme: ≤ 1 W. - Bandbreite: ≤ 1 %. - Genauigkeit: ± 1 %. - Maximaler Leckstrom: ≤ 0,1 mA. - Linearität: 10 %–100 %. - Ansprechzeit: ≤ 200 ms. - Durchgangsdrahtdurchmesser: 0,35–20 mm. - Betriebstemperatur: -20 bis 60 °C. - Betriebsfeuchtigkeit: 5–95 % (nicht kondensierend). - Gehäusematerial: Selbstverlöschendes ABS (Cycolac 94v-0). - Isolationsfestigkeit: 2000 V AC 50/60 Hz 1 Minute. **Lieferumfang:** - 1 * Wechselstromwandler **Funktionsprinzip:** 1. Basierend auf elektromagnetischer Induktion wird bei einer Stromänderung im Stromkreis ein induktiver Strom erzeugt. Der Wandler wandelt einen hohen Strom in einen Standardstrom mit niedriger Intensität um. 2. Mithilfe einer Signalverarbeitungsschaltung und einer Ausgangssteuerschaltung wird ein Gleichstromsignal von 0-5/10 V oder 4-20 mA erzeugt und an das nächste System weitergeleitet.
