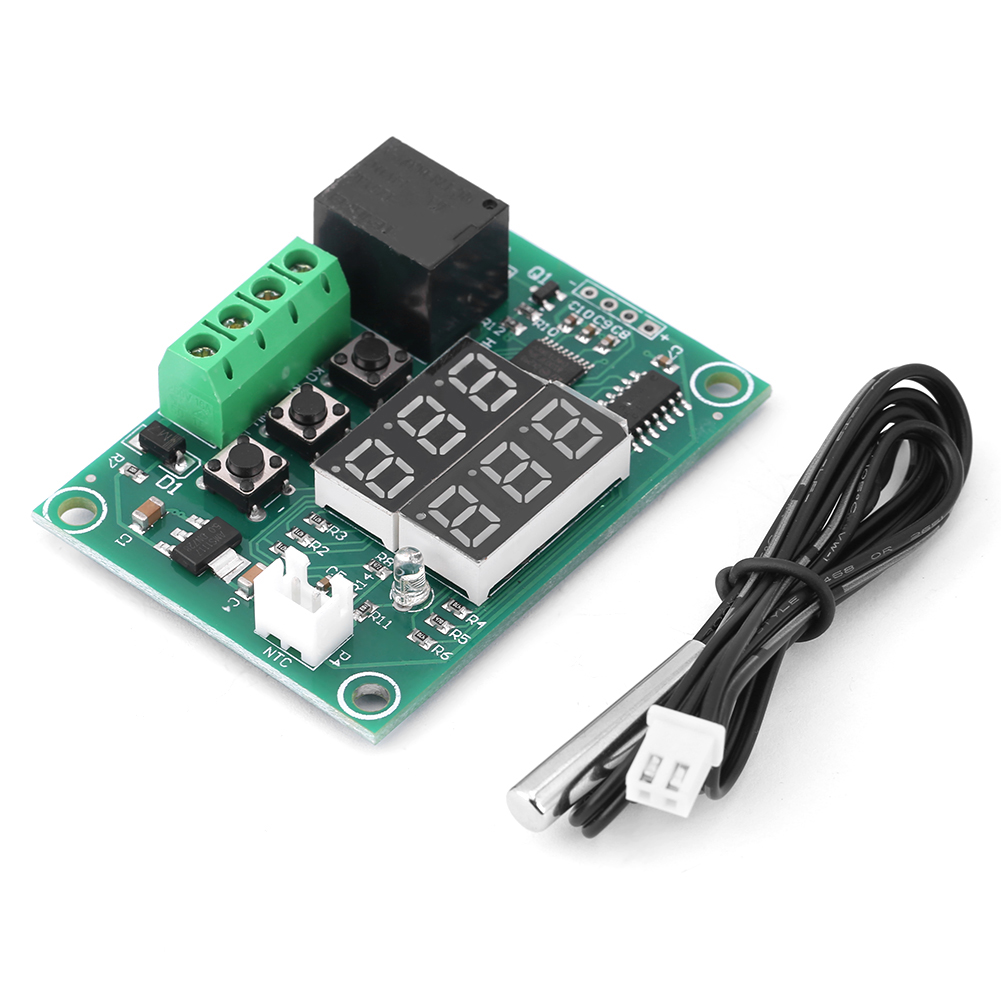

Digitaler 12-v-dc-temperaturregler Mit Dual-led-anzeige, Sensor-relais-modul, Thermostatschalter

1. Dieser Temperaturregler verfügt über ein zweifarbiges LED-Display und eine hohe Genauigkeit von 0,1 °C. 2. Er unterstützt Temperaturkorrektur, Temperaturalarm und verzögerten Start. 3. Dank der Schraubklemmen ist die Verkabelung einfach und komfortabel. 4. Die wasserdichte Sonde zeichnet sich durch hohe Empfindlichkeit aus, ist mit Silikon abgedichtet und eignet sich daher ideal für die Temperaturmessung von Flüssigkeiten. Sie ist sicher und langlebig. 5. Der Regler findet breite Anwendung in der Temperaturregelung von Schränken, Industrieanlagen, Gewächshäusern für Gemüse und Blumen usw. Weit verbreitet zur Temperaturregelung in Schränken, Industrieanlagen, Gemüse- und Blumengewächshäusern usw. Spezifikationen: Regelbereich -50℃~110℃ Regelgenauigkeit 0,1℃ Sensoreingang NTC10K wasserfester Sensor L=0,5M Temperaturalarm -49℃~110℃ Eingangsspannung DC12V Ausgangstyp Relaisausgang max. 10A Rücklaufdifferenz eingestellt 0,1~30℃ Verzögerung Start 0~10 Minuten Temperaturkorrektur -10℃~+10℃ Rote Anzeige Gemessene Temperatur Grüne Anzeige Einstelltemperatur Hinweis: K0 K1 Anschluss: Der Thermostatausgang ist ein Relaisausgang, K0 und K1 entsprechen einem Erweiterungsrelais-Schalter; Das Thermostat wird über ein 12-V-Netzteil versorgt. Der Sensor erfasst die Temperatur. Das interne Temperaturregelungsprogramm steuert den Relaisausgang und die Last (bei Wechselstromversorgung der Last ist es sicherer, K0 und K1 an den stromführenden Leiter anzuschließen). Code Funktion Einstellbereich Standard P0 Temperaturregelungsmodus H (heiß)/C (kalt) C P1 Rücklaufdifferenz Einstellung 0,1~30℃ 2℃ P2 Temperaturkorrektur -10~10℃ 0℃ P3 Startverzögerung 0~10 (min.) 0 P4 Temperaturalarm -49~110℃ 110℃ "SET"-Taste: Schalter einstellen "+"-Taste: Temperatur erhöhen "-"-Taste: Temperatur senken Auf Werkseinstellungen zurücksetzen: Einschalten, die Tasten "+" und "-" ca. 3 Sekunden lang gleichzeitig gedrückt halten. P0 Temperaturregelungsmodus: Dieser Parameter muss bei der ersten Verwendung des Reglers eingestellt werden. Bei Verwendung zum Heizen auf H einstellen; Bei Verwendung zum Kühlen auf C einstellen. P1 Rücklaufdifferenz: SET-Taste gedrückt halten, um die internen Einstellungen aufzurufen, P1-Einstellung auswählen und die SET-Taste erneut drücken, um den Wert der Rücklaufdifferenz festzulegen. (Der Wert der Rücklaufdifferenz ist der Wert, den der Regler nach Erreichen der eingestellten Temperatur und anschließendem Stopp wieder annimmt. Beispiel: Im Heizmodus, wenn der Regler bei 40 °C stoppt und bei 35 °C wieder anläuft, beträgt die Rücklaufdifferenz 5.) P2 Temperaturkorrektur: Diese Funktion dient zur Temperaturkorrektur, falls eine Abweichung zwischen gemessener und tatsächlicher Temperatur besteht. Korrekturtemperatur = Gemessene Temperatur + Korrekturwert. Beispiel: Bei einer gemessenen Temperatur von 25,6 °C und einer tatsächlichen Temperatur von 25,8 °C, P4 auf 0,2 einstellen, ergibt sich eine Endtemperatur von 25,6 °C + 0,2 = 25,8 °C. P3 Startverzögerung: Diese Funktion wird normalerweise für Kompressorkühlschränke verwendet. Bei Verwendung des Reglers in Kühl-/Gefrierkombinationen muss dieser Wert eingestellt werden. Abhängig vom Gegendruck des Kompressors kann dieser Wert zwischen 3 und 6 Minuten eingestellt werden. Wenn Sie ihn nicht zur Kompressorsteuerung verwenden oder die Verzögerungsfunktion nicht benötigen, können Sie ihn ignorieren. P4-Temperaturalarm: Stellen Sie den Temperaturalarmwert ein. Sobald die aktuelle Temperatur diesen Wert überschreitet, blinkt die Anzeige. Beispiel für die Heizmoduseinstellung: Steuerung eines elektrischen Heizgeräts, das bei 35 °C abschaltet und bei 30 °C wieder startet: 1. Halten Sie die SET-Taste 3 Sekunden lang gedrückt, um die internen Einstellungen aufzurufen. Stellen Sie P0 auf H ein. 2. Halten Sie die SET-Taste gedrückt, um zur Echtzeit-Temperaturanzeige zurückzukehren. Drücken Sie die SET-Taste erneut. Die grüne Anzeige blinkt. Stellen Sie nun den Wert auf 35 °C ein. 3. Die Standardeinstellung für die Rücklaufdifferenz beträgt 2. Stellen Sie sie auf 5 ein, wenn der Neustart bei 30 °C erfolgen soll. Halten Sie die SET-Taste gedrückt, um die internen Einstellungen aufzurufen. Wählen Sie P1 und ändern Sie den Wert für P1 auf 5. Beispiel für die Kühlmodus-Einstellung: Steuerung der Klimaanlage, sodass die Kühlung bei 23 °C stoppt und bei 27 °C wieder startet. 1. Halten Sie die SET-Taste 3 Sekunden lang gedrückt, um die internen Einstellungen aufzurufen. Stellen Sie P0 auf C ein. 2. Halten Sie die SET-Taste gedrückt, um zur Echtzeit-Temperaturanzeige zurückzukehren. Drücken Sie die SET-Taste erneut. Die grüne Anzeige blinkt. Stellen Sie dann den Wert auf 23 °C ein. 3. Die Standard-Rückstelldifferenz beträgt 2. Um bei 27 °C neu zu starten, muss sie auf 4 eingestellt werden. Halten Sie die SET-Taste gedrückt, um die internen Einstellungen aufzurufen. Wählen Sie P1 und ändern Sie den Wert für P1 auf 4. Lieferumfang: 1 x Temperaturregler
