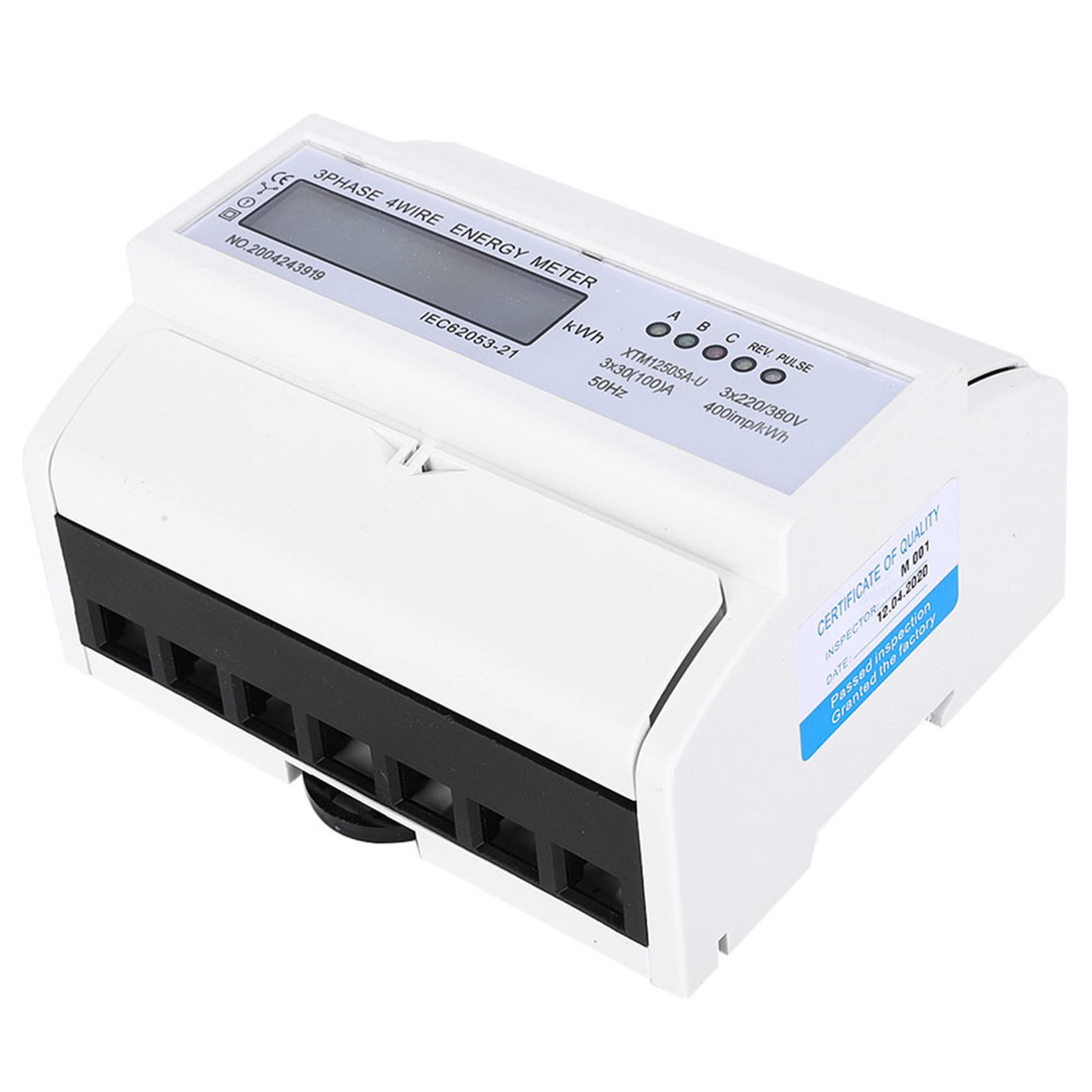

Digitaler 3-phasen-4-leiter-7-poliger Din-schienen-stromzähler, Elektronischer Kwh-zähler (30(100)a)

1. Montage auf 35-mm-DIN-Schiene gemäß DIN EN 50022. 2. Zehnpolige Bauform (Modulus 12,5 mm) gemäß JB/T 7121-1993. 3. Siebenstellige LCD-Anzeige, 6+1-stellige Anzeige (999999,1 kWh). 4. Ein Anschluss für passive Impulsausgänge (geschlossen) und ein Anschluss für passive Impulsausgänge (fern) mit jeweils eigener Polarität. Entspricht IEC 62053-31 und DIN 43864. 5. Fünf LEDs zeigen jeweils den Versorgungszustand, den Impuls bei geschlossener und entfernter Energieversorgung sowie den Datenkommunikationsstatus an. Merkmale: Montage auf 35-mm-DIN-Schiene gemäß DIN EN 50022. Zehnpolige Bauform (Modulus 12,5 mm) gemäß JB/T 7121-1993. Typ-S-Verdrahtung (Typ U). Siebenstellige LCD-Anzeige, 6+1-stellige Anzeige (999999,1 kWh). Es gibt einen polarisierten Anschluss für passive Impulsausgänge (geschlossen) und einen polarlosen Anschluss für passive Impulsausgänge (fern). Entspricht den Normen IEC 62053-31 und DIN 43864. Fünf LEDs zeigen jeweils den Versorgungszustand, das Signal für geschlossene und entfernte Energieimpulse sowie den Datenkommunikationsstatus an. Automatische Erkennung der Laststromrichtung. Anzeige auf dem separaten LCD-Display. Messung des Wirkenergieverbrauchs (Drehstrom, Vierleiter) in drei Richtungen, unabhängig von der Laststromrichtung. Entspricht der Norm IEC 62053-21. Standardmäßig mit kurzer Klemmenabdeckung; optional ist eine erweiterte Klemmenabdeckung für mehr Betriebssicherheit erhältlich. Technische Daten: Modell: XTM1250SA-U Genauigkeit: Klasse 1 Spannung: 3 x 220 V/380 V Strom: 5 (30) A, 15 (60) A, 20 (80) A, 10 (40) A, 30 (100) A (optional) Isolationsleistung: Wechselspannung 4 kV für 1 Minute, Impulsspannung 6 kV (1,2/50 µs) Abmessungen: siehe Abbildung Gewicht: 498 g Lieferumfang: 1 x DIN-Schienen-Stromzähler, 1 x Bedienungsanleitung
