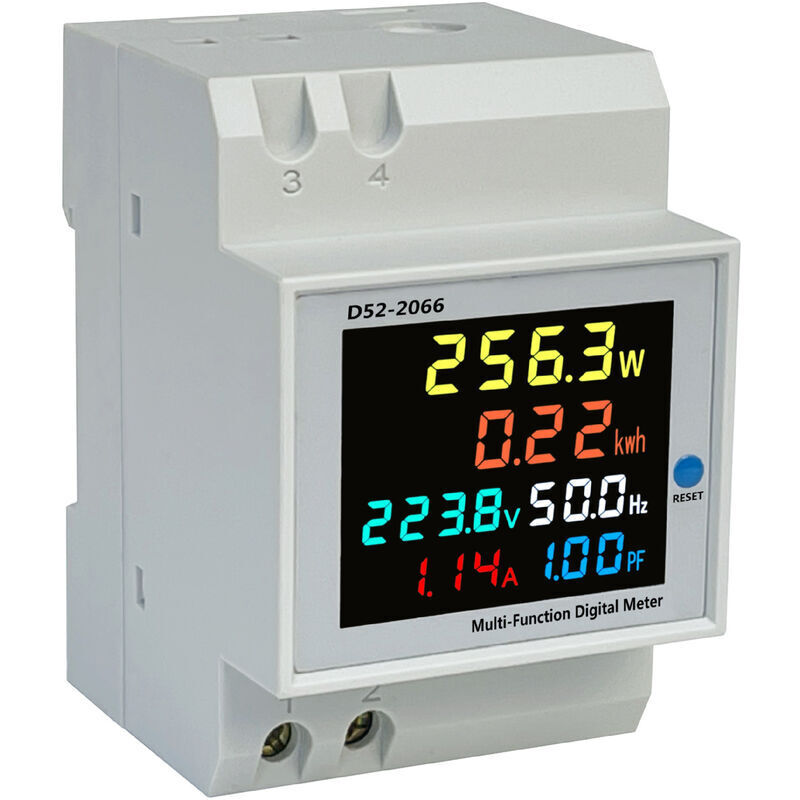

Digitaler Ac-stromzähler 40-300 V 100 A - Kalibrierter Wechselstrom-kwh-zähler - Amperemeter - Voltmeter - Zwischenzähler - Din-schienenmontage - Ct-typ

1. Precisione di misura: 1 % ± 2 cifren2. Intervallo di misura: tensione alternata: AC40.0-300.0V, (o AC250.0-450.0V), l'utente sceglie un intervallo appropriato in base alle esigenze durante l'ordine)nCorrente alternata: AC0－100,0 A, la risoluzione di visualizzazione attuale è di 0,01 AnFrequenza di alimentazione: 45,0 Hz-65,0 HznFattore di potenza: 0.00-1.00PFnPotenza attiva: l'intervallo di misura è da 0 a 45 000 W, la risoluzione di visualizzazione tra 0 e 9 999,9 W è di 0,1 W e il resto è di 1 W.nEnergia elettrica: l'intervallo di misura è da 0 a 99999 kWh, la risoluzione di visualizzazione minima da 0 a 999,99 kWh è di 0,01 kWhnLa risoluzione di visualizzazione minima di 1000.0-9999.9kwh è di 0.1kwh,nLa risoluzione minima di 10000-99999kwh è di 1kwhn4. Velocità di misura: circa 2 volte al secondon5. Dimensione: 54×80×64n6. Secondo il metodo di installazione: tipo di binarionUtilizzo e metodo di cablaggion1. Collegare la tensione da misurare ai terminali 1 e 2 in basso a sinistra del multimetro.n2.Il trasformatore integrato è cablato secondo lo schema di cablaggio della figura 1, e il filo del circuito di misura passa attraverso il foro rotondo nella parte inferiore dello strumento.nPuoi scegliere liberamente, puoi passare attraverso il foro rotondo in basso del contatore e uscire dalla parte superiore, oppure passare attraverso il foro rotondo in alto del contatore e uscire dalla parte inferiore. Le diverse direzioni di penetrazione non influenzeranno i risultati della misura.n3. Il trasformatore esterno è cablato secondo lo schema di cablaggio della figura 2, e i due fili all'estremità secondaria del trasformatore di corrente di precisione che accompagna il contatore sono rispettivamente collegati ai terminali 3 e 4 in alto a sinistra del contatore.n, passa il filo del circuito di misura attraverso il foro rotondo del trasformatore.n4. I parametri di misura vengono visualizzati dallo strumento dopo l'accensione.n5. Quando è necessario ripristinare la misura dell'energia elettrica (durante la misura da zero), premi e tieni premuto il pulsante destro (RESET) sul cruscotto per 5 secondi (premi e tieni premuto per 5 secondi) fino a quando l'energia elettrica viene visualizzata.Quando è a 0, rilasciare il pulsante e l'energia elettrica inizia a misurare a partire da zero. L'energia elettrica ha la funzione di registrare automaticamente i dati quando l'alimentazione è interrotta, cioè quando la tensione di misura è disconnessa o quando l'alimentazione è interrotta, il contatorenRegistra automaticamente i dati di test attuali; quando l'alimentazione di misura viene riconnessa, il contatore continuerà ad accumularsi sui dati registrati originali.nNota: i dati sono misurazioni manuali, si prega di consentire un errore di 1-39 cm; a causa delle differenze tra la luce e lo schermo, ci sarà una certa differenza di colore, il specifico ricevuto in natura prevale.
