Digitaler Led-temperaturregler-thermostat Mit Luftsensor Tmc-6000 (100-240 V Wechselstrom)

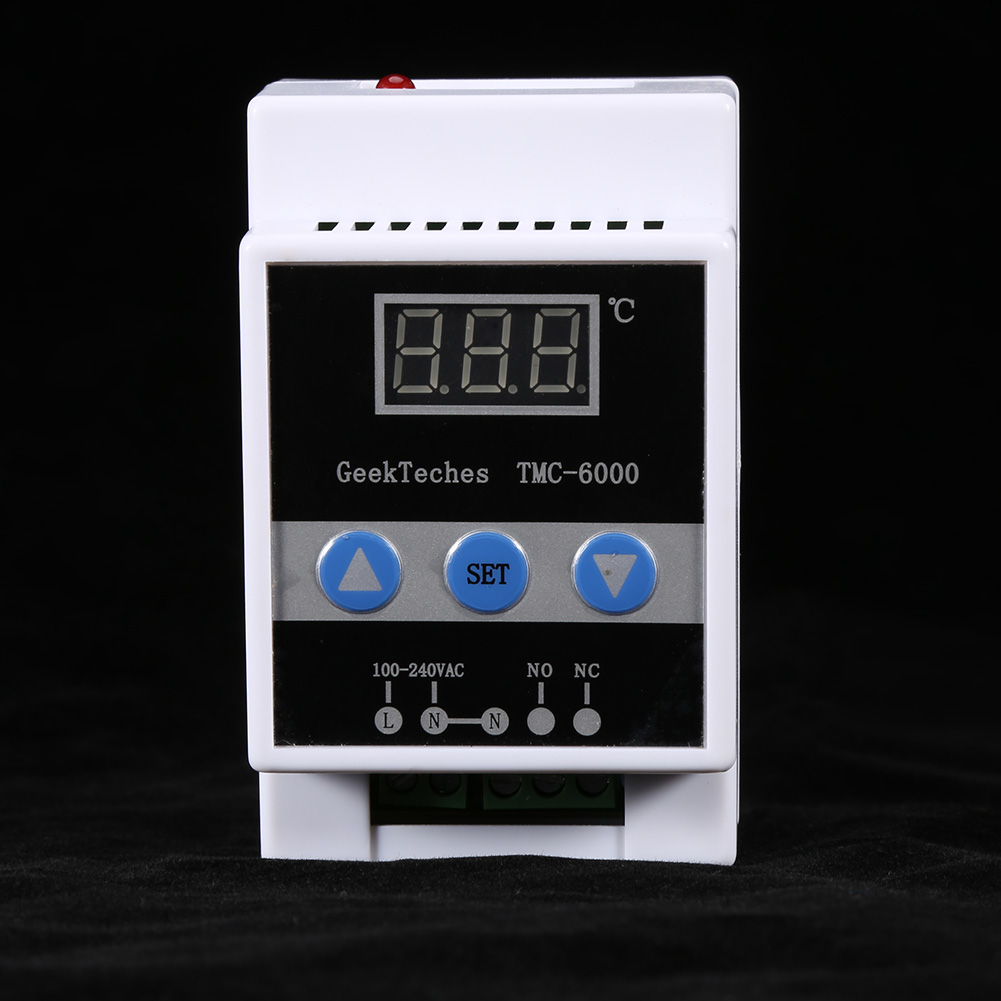

1. Eingang für 10-kΩ-NTC-Temperatursensor (unidirektional) 2. Ausgang (unidirektional, Öffner/Schließer) 3. Temperaturanzeige 4. Umschaltung zwischen Kühl- und Heizbetrieb 5. Kompressorverzögerungsschutz Produktbeschreibung: Der unidirektionale Temperaturregler kann im Kühl- oder Heizbetrieb verwendet werden. Er regelt die Temperatur mit einem 10-kΩ-NTC-Thermistor und steuert den Ausgang des unidirektionalen Relais (Öffner/Schließer). Der Regelbereich liegt zwischen -45 °C und 110 °C. Das Gerät findet breite Anwendung in verschiedenen Kühl- und Heizanwendungen. Im Kühlbetrieb öffnet der Ausgang, sobald die Temperatur den Sollwert plus Spiel überschreitet, und schließt, sobald der Sollwert erreicht ist. Im Heizbetrieb öffnet der Ausgang, sobald die Temperatur den Sollwert minus Spiel unterschreitet, und schließt, sobald der Sollwert erreicht ist. Sollwert und Spiel sind einstellbar. Eine Korrekturfunktion für Temperaturabweichungen ist ebenfalls vorhanden. Die DIN-Schienenmontage ermöglicht eine einfache und schnelle Installation. Das fortschrittliche Design mit Trennschaltung gewährleistet einen stabilen, zuverlässigen und kontinuierlichen Betrieb des Reglers bei Spannungsschwankungen zwischen 100 V und 240 V DC. Hauptmerkmale: Eingang für 10-kΩ-NTC-Temperatursensor, Ausgang für Öffner/Schließer, Temperaturanzeige, Umschaltung zwischen Kühl- und Heizbetrieb, Kompressorverzögerungsschutz, Korrektur von Temperaturabweichungen, Speicherfunktion bei Stromausfall. Bedienfeldbeschreibung: 1. Die Kontrollleuchte leuchtet, wenn das Relais Öffner anzieht. 2. LED-Anzeige: Die Temperatur wird im Betrieb angezeigt (Temperatur = gemessene Temperatur + Abweichung). 3. (Aufgerichtetes Dreieck) ist die Plus-Taste im Einstellmodus. Im Betriebsmodus kann durch langes Drücken der eingestellte Temperaturwert überprüft werden. 4. (SET)-Taste: Drücken Sie diese, um den Einstellmodus zu starten. Durch Drücken der Tasten können Sie die einzelnen Parameter anzeigen lassen. 5. (Umgekehrtes Dreieck) ist die Minus-Taste im Einstellmodus. 6. Erfolgt innerhalb von 3 Minuten nach der Einstellung keine Aktion, kehrt die Benutzeroberfläche automatisch zur Hauptoberfläche zurück und zeigt die aktuelle Temperatur an. Detaillierte Beschreibung der Steuerfunktionen: Kurzname der Steuerfunktion: Beschreibung der Steuerfunktionen: Sonstige Beschreibung: Temperaturmesskorrektur: Angezeigte Temperatur T = Gemessene Temperatur T + Abweichung T: Temperaturregelungsausgang: 1. Im H-Modus: Wenn die Temperatur T ≥ T Regeltemperatur ist, ist das Relais NO ausgeschaltet und der Ausgang stoppt; wenn die Temperatur T > (T Regeltemperatur + T Rückspiel ), zieht das Relais NO wieder an und die Kühlleistung wird aktiviert. 2. Im L-Modus: Wenn die Temperatur T ≤ T Regeltemperatur ist, ist das Relais NO ausgeschaltet und der Ausgang stoppt; wenn die Temperatur T > (T Regeltemperatur + T Rückspiel ) ist, zieht das Relais NO wieder an und die Kühlleistung wird aktiviert. Die Schaltzeiten des Relaisausgangs (Öffnen/Schließen/Öffnen) dürfen nicht kürzer als der eingestellte Wert Pt sein. Bedienungsanleitung: Drücken Sie (SET), um die Parametereinstellung zu starten. Drücken Sie die Tasten nacheinander, um die einzelnen Parameter anzuzeigen. Mit dem aufgerichteten Dreieck (aufgerichtetes Dreieck) bzw. dem umgedrehten Dreieck (umgekehrtes Dreieck) können Sie die Werte einstellen. Nach der Einstellung drücken Sie die Taste (SET) so lange, bis die Hauptoberfläche angezeigt wird. Anzahl der Tastendrücke (SET) Anzeige Parametererklärung Funktionsbeschreibung und Kurzname Parameterbereich Werkseinstellung 1 -H- HL Auswahl von Heizen/Kühlen (H ist Heizmodus, L ist Kühlmodus) H/LH 2 -1- Parameter 1 3 Obere Grenze der Temperaturregelung Temperaturregelwert, wenn der Relais-NO-Ausgang stoppt -45-110℃ 25℃ 4 -2- Parameter 2 5 d Temperaturregelungsspiel 1-30℃ 2℃ 6 -3- Parameter 3 7 Verzögerungszeit, Steuerung der minimalen Verzögerungszeit des Relaisausgangs offen-geschlossen oder geschlossen-offen (die Verzögerungszeit sollte zum Schutz des Kühlkompressors auf 2-3 min eingestellt werden) 0-300 S 1S 8 -4- Parameter 4 9 SC Korrektur der gemessenen Temperaturabweichung -25-25℃ 0℃ Technische Parameter: Außenabmessungen (mm): L 93 x B 55 x H 44 Installationsmodus: Die Controller-Installation kann standardmäßig erfolgen DIN-Schienenmontage oder Festinstallation. Stromversorgung und Leistungsaufnahme im Betrieb: ADC (100–240) V, 2 W. Betriebsumgebung: -10 °C bis 50 °C. Anzeige: Dreistellige LED-Anzeige. Tasten: Drucktasten. Eingang: Einweg-Temperatursensor (10 kΩ) NTC, Messbereich -50 °C bis 120 °C. Ausgang: 1. Einweg-Relais (Öffner/Schließer) für Kälte-/Heizbetrieb. 2. Strombelastbarkeit des Ausgangskontakts: 5 A bei statischer und 1 A bei induktiver Last. Das Gerät kann eine 1000-W-Heizung, einen Elektromotor oder eine 200-W-Wasserpumpe steuern. Für höhere Lasten ist ein AC-Schütz erforderlich. Messbereich: -50 °C bis 120 °C Einstellbereich: Minimaler Grenzwert: -45 °C bis geregelte
