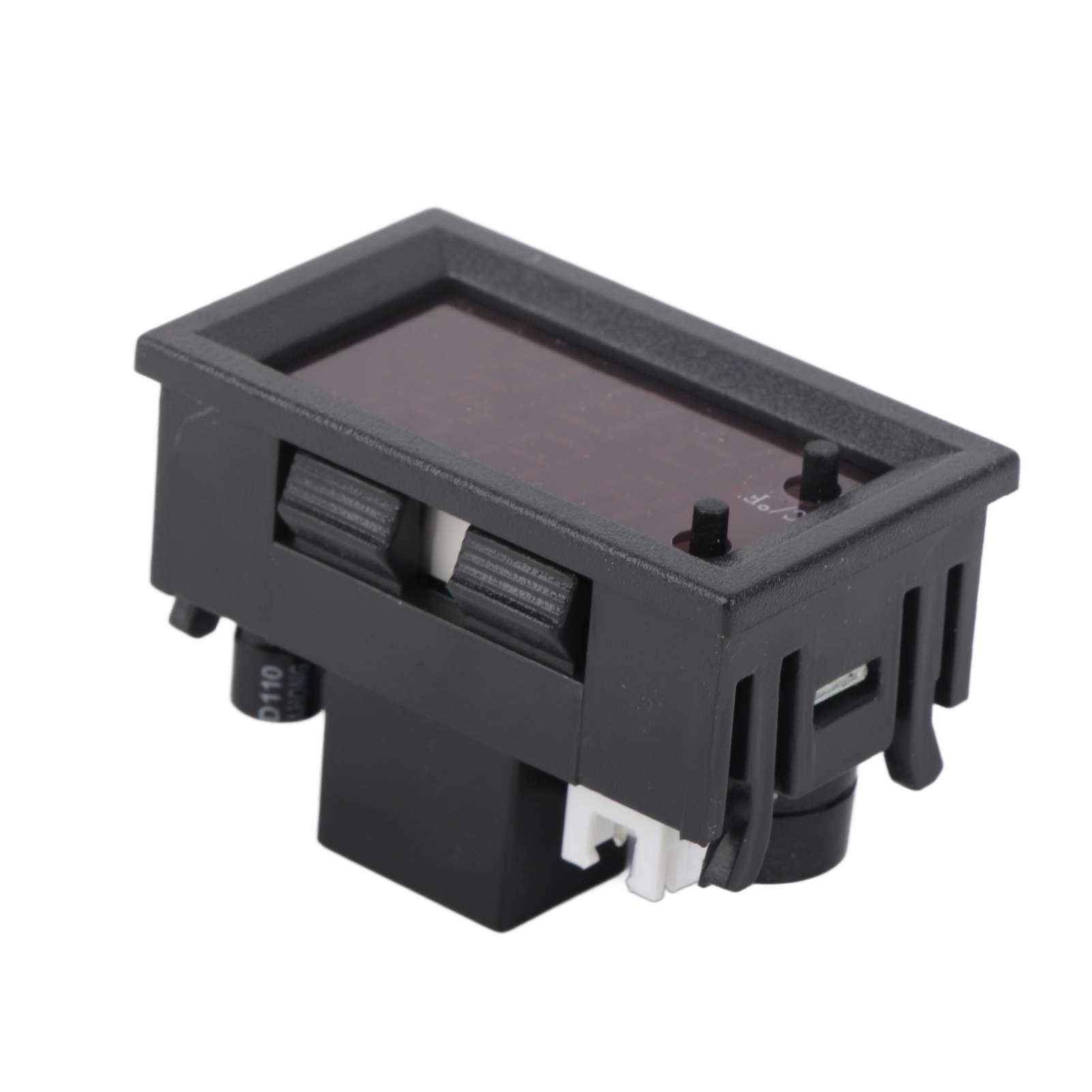

Digitaler Mikrocomputer-thermostat-temperaturregler Mit Sensor (12 V Dc)

1. Dieser präzise digitale Temperaturregler bietet die Möglichkeit, zwischen Celsius und Fahrenheit zu wählen. 2. Die Anzeige- und Solltemperatur kann auf 0,1 °C genau eingestellt werden. Die Installation ist einfach und die Verkabelung unkompliziert. 3. Breiter Temperaturmessbereich von -50 °C bis 110 °C mit Überhitzungsschutz. 4. Direkte Installation oder Einbau in industrielle Schaltschränke möglich – schnell und einfach. 5. Vielseitig einsetzbar in Brutstätten, Gerätegehäusen, Klimaanlagen, Temperaturregelung und anderen Bereichen. Spezifikation: Eingangsspannung: DC 12 V; Temperaturmessbereich: -50 °C bis 110 °C; Auflösung: -9,9 °C bis 99,9 °C -0,1 °C, andere Temperaturintervalle -1 °C; Messgenauigkeit: 0,1 °C; Regelgenauigkeit: 0,1 °C; Genauigkeit der Rücklaufdifferenz: 0,1 °C; Aktualisierungsrate: 0,5 s; Übertemperaturschutz: 0–110 °C; Messeingang: Wasserdichter NTC-Sensor (10 kΩ, 0,5 %); Ausgang: 10-A-Relais; Umgebungsbedingungen: Temperatur: -10 °C bis 60 °C; Luftfeuchtigkeit: 20–85 %; Leistungsaufnahme: Ruhestrom ≤ 35 mA, Anlaufstrom ≤ 65 mA; Gewicht: ca. 33 g; Lieferumfang: 1 x Temperaturregler Anwendung: Nach Anschluss an Stromversorgung und Last (siehe Schaltplan) kann der Regler mit Strom versorgt werden. Die rote LED zeigt die Temperaturmessung an. Die nächste LED (blau oder rot) dient zur Temperatureinstellung. Um die tatsächliche Temperatur anzuzeigen, drücken Sie die Einstelltaste. Die digitale Anzeige blinkt und zeigt die Temperatur an. Nach Abschluss der Einstellung dauert es 3 Sekunden, bis die Anzeige automatisch zurückkehrt. Der Regler schaltet das Relais entsprechend der voreingestellten Temperatur automatisch ab. Dieser Sensor ist für hohe Lasten geeignet. Bitte stellen Sie sicher, dass die Verkabelung korrekt ist. Beschreibung der LED- und Digitalanzeige: LED: Aus bedeutet, dass das Relais abgeschaltet ist. LED leuchtet, wenn das Relais eingeschaltet ist. Digitalanzeige: Das Symbol LLL bedeutet, dass der Sensor einen offenen Stromkreis aufweist, HHH bedeutet, dass der Messbereich überschritten wurde und der Controller das Relais zwangsweise abschaltet. Das Symbol --- bedeutet Hochtemperaturschutz. Beschreibung der Parameterfunktionen: Halten Sie die Taste SET fünf Sekunden lang gedrückt, um ins Hauptmenü der Einstellungen zu gelangen. Durch Drücken von STC (+) und C/F (-) können Sie zwischen P0 und P8 wechseln. Zur Einstellung der Parameter P0–P8: Um P0 einzustellen, drücken Sie zunächst gleichzeitig STC (+) und C/F (-). Die Anzeige P0 blinkt. Drücken Sie anschließend erneut STC (+) und C/F (-), um den Wert einzustellen. Bestätigen Sie die Einstellung abschließend mit erneutem Drücken von STC (+) und C/F (-). Die Parameter P1–P8 können Sie wie P0 individuell einstellen. Die Taste C/F dient zum Umschalten zwischen Fahrenheit und Celsius. Drücken Sie die Taste C/F einmal, um den Fahrenheit-Modus (F) zu aktivieren. Ein erneutes Drücken der Taste C/F aktiviert den Celsius-Modus (C). Der Standardmodus ist Celsius (C). Bei großen Temperaturabweichungen während der Nutzung ist möglicherweise der Fahrenheit-Modus (F) eingestellt. Beispiel für die Einstellung: Um ein Kühlgerät zu steuern, gehen Sie wie folgt vor: 1. Stellen Sie den Code P0 auf Celsius (C) ein. 2. Um die tatsächliche Temperatur anzuzeigen, drücken Sie die Taste SET. Die folgenden Ziffern des Einstellungstextes blinken. Drücken Sie anschließend C/F (+) und SET (-), um die Abschalttemperatur der Kühlung einzustellen. Warten Sie nach der Einstellung 3 Sekunden. Die Eingabe wird automatisch bestätigt. 3: Einstellung der Rücklaufdifferenz: Halten Sie zunächst die Taste SET fünf Sekunden lang gedrückt, um ins Hauptmenü zu gelangen. Drücken Sie anschließend STC (+) und C/F (-), um zu P1 zu wechseln. Drücken Sie nach dem Wechsel zu P1 jeweils einmal STC (+) und C/F (-). Die Anzeige P0 blinkt. Stellen Sie nun mit STC (+) und C/F (-) den Differenzwert ein (die Rücklaufdifferenz bedeutet, dass Sie einige Grad addieren müssen, z. B. wenn das Gerät bei einer Stopptemperatur von 25 Grad stoppt, stellen Sie die Kühltemperatur auf 28 Grad ein. Der Wert in P1 sollte dann 3 Grad betragen, die Rücklaufdifferenz also 3 Grad). Bestätigen Sie die Eingabe abschließend mit gleichzeitigem Drücken von STC (+) und C/F (-). 4: Nach den oben genannten Schritten werden die Daten automatisch gespeichert. Das Endergebnis ist, dass die Kühlung bei Temperaturen über 28 °C startet und bei 25 °C stoppt. Zur Steuerung von Heizgeräten: 1. Stellen Sie den Modus „H“ im Code P0 ein. 2. Um die aktuelle Temperatur anzuzeigen, drücken Sie die Taste „SET“. Die folgenden digitalen Anzeigen blinken. Stellen Sie anschließend mit den Tasten „C/F“ (+) und „SET“ (-) die Abschalttemperatur für die Heizung ein. Warten Sie nach der Einstellung 3 Sekunden. Die Eingabe wird automatisch bestätigt. 3: Einstellung der Rücklaufdifferenz: Halten Sie zunächst die Taste SET fünf Sekunden lang gedrückt, um ins Hauptmenü zu gelangen. Drücken Sie anschließend STC (+) und C/F (-), um zu P1
