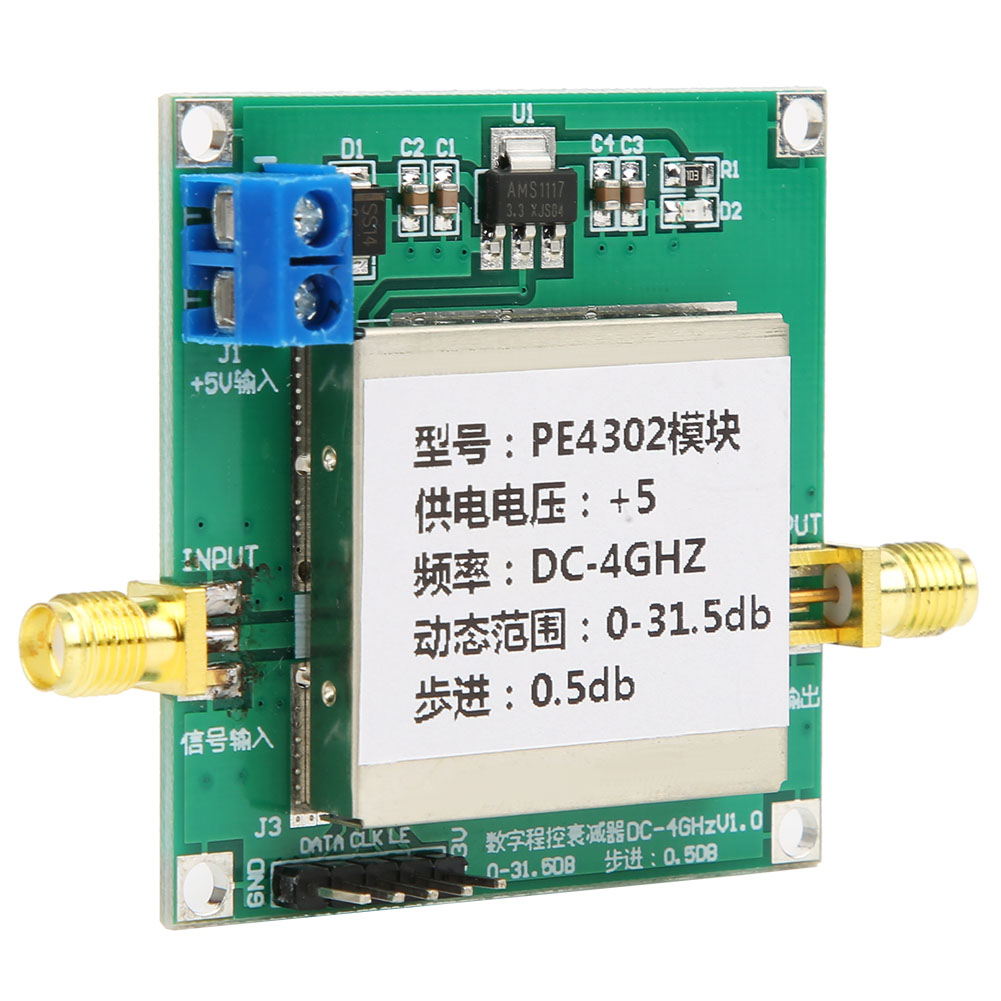

Digitales Hf-dämpfungsmodul Pe4302, Hf-hochlinearität, 0,5 Db Schrittmodul

1. Der PE4302 ist ein hochlinearer, digitaler 6-Bit-HF-Stufenabschwächer mit einem Dämpfungsbereich von 0,5 dB bis 31,5 dB. 2. Der Frequenzbereich wird von DC bis 4000 MHz gedämpft. Dieser 50-Ohm-HF-DSA verfügt über parallele und serielle CMOS-Steuerschnittstellen und wird mit einer 3-Volt-Spannungsversorgung betrieben. 3. Er gewährleistet eine hohe Dämpfungsgenauigkeit über den gesamten Frequenz- und Temperaturbereich. 4. Er besitzt außerdem eine einzigartige Steuerschnittstelle, mit der der Benutzer den anfänglichen Dämpfungszustand beim Einschalten auswählen kann. 5. Es verfügt über ein abgeschirmtes Gehäuse und eine Verpolungsschutzdiode und ist daher zuverlässig im Einsatz. Zustand: 100 % neu. Artikeltyp: HF-Dämpfungsmodul. Material: Kunststoff. Produktanwendung: Der PE4302 ist ein hochlinearer, digitaler 6-Bit-HF-Stufendämpfungsregler (DSA) mit einem Dämpfungsbereich von 0,5 dB bis 31,5 dB. Der Dämpfungsbereich reicht von DC bis 4000 MHz. Dieser 50-Ohm-HF-DSA bietet parallele und serielle CMOS-Steuerschnittstellen, die mit einer 3-Volt-Versorgung betrieben werden und eine hohe Dämpfungsgenauigkeit über Frequenz und Temperatur gewährleisten. Er verfügt außerdem über eine einzigartige Steuerschnittstelle, mit der der Benutzer den anfänglichen Dämpfungszustand beim Einschalten auswählen kann. Er besitzt ein abgeschirmtes Gehäuse und eine Verpolungsschutzdiode. Technische Daten: 1. Versorgungsspannung: 5 V DC (typischer Stromwert 5 mA) 2. Programmierbarer Dämpfungsbereich: 0 bis 31,5 dB in Schritten von 0,5 dB. Eingangs- und Ausgangsimpedanz: 50 Ohm. 3. Das Modul unterstützt Parallel- und Seriell-Port-Betrieb sowie die Auswahl des Boot-Status. 4. Bandbreite: 1 MHz bis 4 GHz (Die Dämpfungswerte variieren je nach Frequenz; Details entnehmen Sie bitte der S21-Kurve). 5. Mit Metallgehäuse. Konfiguration verschiedener Betriebsmodi: 1. Serieller Modus: J5, J7 und J6 trennen, J4 kurzschließen. Dreidraht-Seriellbetrieb, Pins: GND, DATA, CLK, LE 3,3 V. 2. Parallel-Port-Steuerungsmodus C0,5–C16: J4 und J7 trennen, J5 und J6 kurzschließen. 3. Parallel-Port-PUP-Steuerungsmodus: J4 und J5 trennen, J7 und J6 kurzschließen. Der Vektornetzwerkanalysator misst S21 (bei verschiedenen Dämpfungswerten). 1 x PE4302 Digital RF Dämpfungsmodul
